BM 25/25W
DETECTOR DE GAS DE ZONA
MANUAL DEL USUARIO

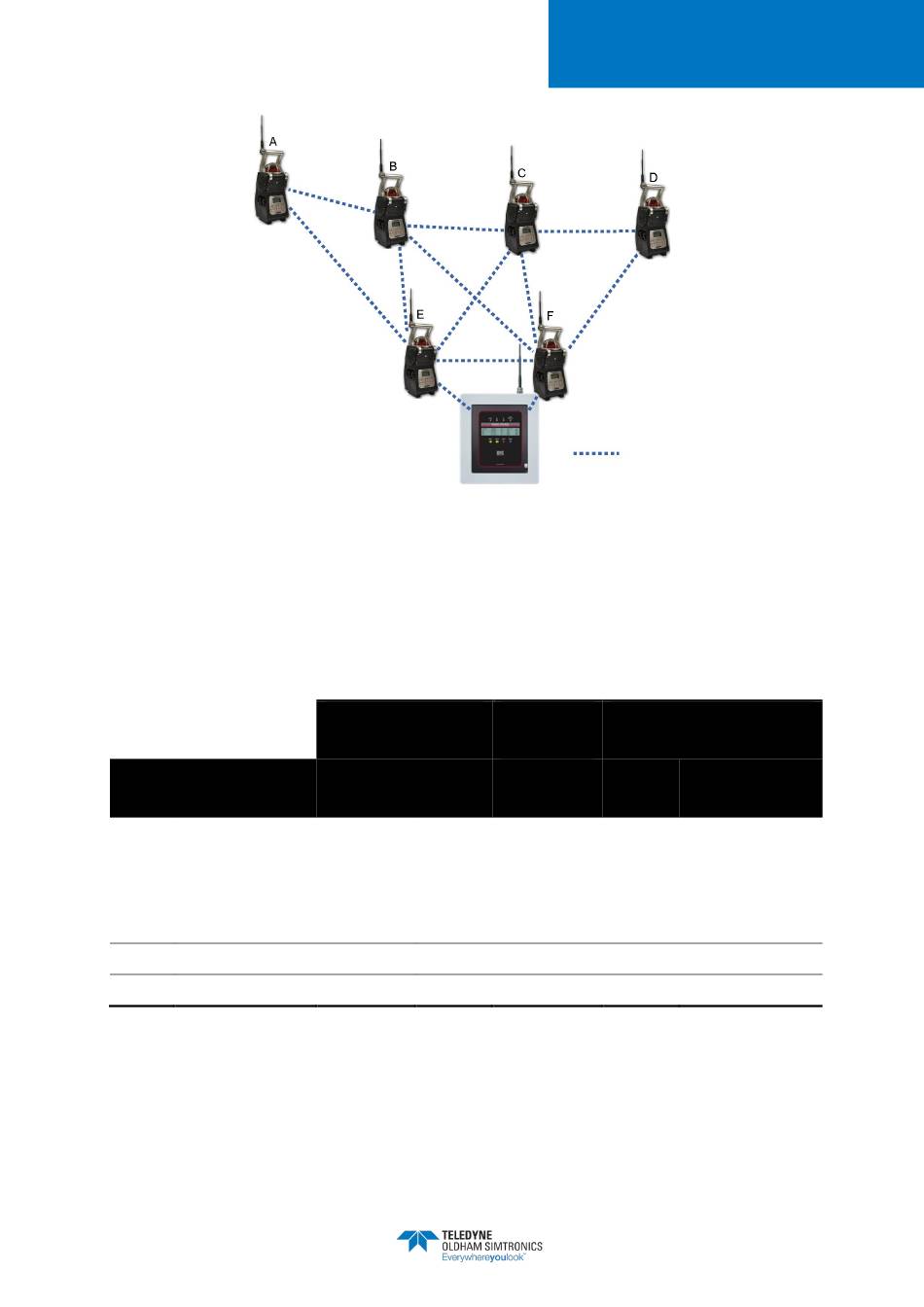

Figura 24: En el ejemplo anterior, los BM 25W E y F son los últimos enlaces entre el controlador y el resto
de la red. Si la comunicación entre el BM 25W F y el MX 40 falla, el BM 25W E sigue permitiendo la
comunicación entre la red de BM 25W y el controlador. Si el BM 25W A activa una alarma de gas o de
fallo, el MX 40 recibe la información y transmite la alarma de gas al resto de BM 25W
La secuencia de alarma difiere dependiendo de si un BM 25W envía información (alarma de
gas o fallo) o la recibe (transferencia de alarma). Así se puede identificar rápidamente el BM
25W que ha activado la alarma para tomar la acción pertinente.
Caso
Causa
1.
Fallo (sin
comunicación,
fallo de sensor,
batería baja,
etc.)
2.
Alarma 1
3.
Alarma 2
26
BM 25W principal
Parpadeo
Sirena
Constante
Sí
1 Hz
1 Hz
2 Hz
2 Hz
Controller
Tabla 2: Modo
– Tabla de eventos
Comunicación bilateral
BM 25W
Controlador
secundario
Parpadeo
Sirena
No
No
0,5 Hz
0,5 Hz
0,5 Hz
0,5 Hz
Estado del
canal
Fallo
Alarma 1
Alarma 2
NPB25SP
Revision N.0
