Hoja de datos del producto

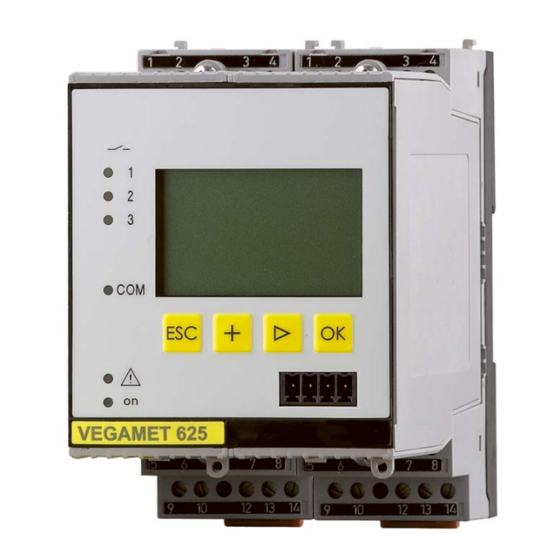

VEGAMET 625
Instrumento de acondicionamiento de señal e instrumento de indicación para sensores de nivel
Campo de aplicación
El analizador VEGAMET 625 alimenta al sensor HART de 4 ... 20
mA conectado, procesa y visualiza los valores medido recibidos por
HART-Multidrop. VEGAMET 625 es ideal para la regulación y el control
simples en mediciones de nivel, mediciones de aforo, interfaces y pre-
sión diferencial y de proceso. Para la detección de existencias en silos
de almacenaje remotos hay integradas interfaces para la transmisión
remota de datos. Amplias funciones de ajuste permiten adaptaciones
individuales al planteamiento del problema correspondiente.
Su ventaja
• Empleo universal mediante tres salidas de corriente escalables para
el control de indicaciones y sistemas conectados a continuación p.
Ej. PLC
• Integración fácil en Intranet/Extranet a través de servidor Web inte-
grado
• Registro simple de datos y llamada de historia mediante memoria de
valores integrada
Función
El analizador VEGAMET 625alimenta de tensión dos sensores HART
y procesa sus valores medidos. Mediante un ajuste en el VEGAMET
esos valores medidos se pueden escalar/linealizar individualmente
y ser transmitidos de esta forma a los equipos conectados a conti-
nuación a través de las salidas de corriente. Junto a la pantalla con
capacidad gráfica hay disponibles tres relés de trabajo en calidad de
detectores de valor límite para tareas de control.
En caso de instrumentos con interface opcionales los valores de
medición pueden llamarse por módem o red y visualizarse mediante un
navegador Web o WEB-VV. Además, existe la posibilidad de envío de
valores de medición y avisos por correo electrónico/SMS.
VEGA Grieshaber KG, Am Hohenstein 113, 77761 Schiltach/Germany, www.vega.com
Datos técnicos
Forma constructiva Aparato de montaje con zócalo de fijación
para el montaje en una regleta de montaje
35 x 7,5 según DIN EN 50022/60715)
Terminales de conexión
Ʋ Tipo de terminal Terminal con tornillo
Ʋ Sección máx.de con- 1,5 mm² (AWG 16)
ductor
Tensión de trabajo 20 ... 253 V AC, 50/60 Hz, 20 ... 253 V DC
Consumo de energía máx 12 VA; 7,5 W
Entrada del sensor
Cantidad de sensores 2 sensores VEGA-HART
Tipo de entrada (selectiva)
Ʋ Entrada activa Alimentación del sensor a través de
VEGAMET 625
Ʋ Entrada pasiva El sensor tiene alimentación de tensión
propia
Transmisión del valor de medición
Ʋ Protocolo HART-Mul- digital para los sensores HART de VEGA
tidrop
Salidas de relé
Cantidad 3 x relés de trabajo, 1 x relé de fallo
Tensión de activación min. 10 mV DC, max. 250 V AC/DC
Corriente de conmutación min. 10 µA DC, max. 3 A AC, 1 A DC
Potencia de ruptura mín. 50 mW, máx. 750 VA, máx. 40 W DC
Salidas de corriente
Cantidad 3 x salidas
Rango 0/4 ... 20 mA, 20 ... 0/4 mA
Carga máx. 500 Ω
interface Ethernet (opcional)
Cantidad 1 x, no combinable con RS232
Transmisión de datos 10/100 MBit
Interface RS232 (opcional)
Cantidad 1 x, no combinable con Ethernet
Visualizar
Visualización del valor medido
Ʋ Pantalla gráfica de 50 x 25 mm, visualización digital y cuasia-
cristal líquido LCD, nalógica
iluminada
Ʋ Rango de indicación -99999 ... 99999
máximo
Indicación LED
Ʋ Estado tensión de 1 x LED verde
trabajo
Ʋ Estado aviso de fallo 1 x LED rojo
Ʋ Estado relé de trabajo 3 x LED amarillos
1/2/3
Ʋ Estado interface 1 x LED verde
Condiciones ambientales
Temperatura ambiente -20 ... +60 °C (-4 ... +140 °F)
Medidas de protección eléctrica
Grado de protección
Ʋ Equipo IP 30
Ʋ Zócalo de fijación IP 20
VEGAMET 625 - 34767-ES-160425
