Admission d'air
Une alimentation en air propre, frais et sec est essentielle à
un fonctionnement satisfaisant du compresseur d'air Quincy.
AVERTISSEMENT !
Ne jamais placer le compresseur dans un milieu où
des vapeurs toxiques, volatiles ou corrosives, de
l'air à plus de 40 °C, de l'eau ou de l'air extrêmement
sale peuvent être aspirés. Ces atmosphères peuvent
endommager le compresseur et entraîner des
blessures ou la mort.
Si le compresseur est utilisé pour peindre par
pulvérisation, isoler le compresseur aussi loin que possible de
l'aire de travail, en utilisant un tuyau d'air supplémentaire
plutôt qu'un cordon de rallonge.
La garantie est annulée s'il est déterminé qu'une
défaillance a été causée par la poussière, la saleté ou autre
souillure.
Système de sortie de l'air comprimé
Toutes les pièces de la tuyauterie de sortie doivent être
assemblées de façon à ne créer aucune contrainte entre les
tuyauteries et les raccords.
AVERTISSEMENT !
La tuyauterie de sortie peut dépasser 175 °C durant
la marche du compresseur. Ne pas utiliser de tuyau
en plastique ni de joints soudés à l'étain de plomb
sur une conduite de sortie.
Appareils à pression
Les réservoirs d'air comprimé et autres enceintes à contenu
sous pression doivent être équipés d'une soupape de
surpression de calibre adapté, d'un manomètre et d'une
purge.
AVERTISSEMENT !
L'huile et l'humidité résiduelles doivent être purgées
des réservoirs d'air comprimé chaque jour ou
après chaque utilisation. Les accumulations d'huile
résiduelle dans le réservoir peuvent être enflammées
par des braises de carbone produites par la chaleur
de compression, présentant un risque d'explosion,
de dégâts matériels et de blessures corporelles.
AVERTISSEMENT !
Respecter le code ASME concernant les réservoirs
d'air comprimé et autres appareils à pression.
Les enceintes sous pression ne devront pas être
modifiées, soudées ni réparées. De telles actions
peuvent provoquer des dégâts matériels, des
blessures graves, voire la mort. Toujours changer
les réservoirs usés, fissurés ou endommagés.
Série mono-étagée
1312101105, Novembre 2014
Fonctionnement du robinet de purge
manuelle du réservoir
Le robinet de purge manuelle du réservoir sur les
compresseurs portables et certains compresseurs fixes
se trouve sur le dessous du réservoir d'air comprimé. Les
compresseurs portables peuvent être basculés dans la
direction du robinet de purge pour éliminer l'humidité du
réservoir.
L'élimination sans danger de l'humidité du réservoir
suppose une pression interne du réservoir de 20 à 30 PSIG.
Les pressions de réservoir supérieures sont dangereuses et
peuvent provoquer des blessures graves!
AVERTISSEMENT !
Ne pas ouvrir un robinet de purge manuelle sur un
réservoir d'air dont la pression interne est supérieure
à 30 PSIG!
AVERTISSEMENT !
Ne jamais tenter de libérer la pression d'un réservoir
d'air en retirant un bouchon de tuyauterie ou tout
autre élément du système.
Purge manuelle d'un réservoir d'air :
Un réservoir exposé à des températures négatives peut
contenir de la glace. Entreposer le compresseur dans un
endroit chauffé avant de tenter de purger l'humidité du
réservoir.
Étape 1) Débrancher et condamner la source d'alimentation
électrique du compresseur
Étape 2) Tirer sur l'anneau de la soupape de surpression
pour réduire la pression d'air dans le réservoir
à 30 PSIG (voir Fig. 3).

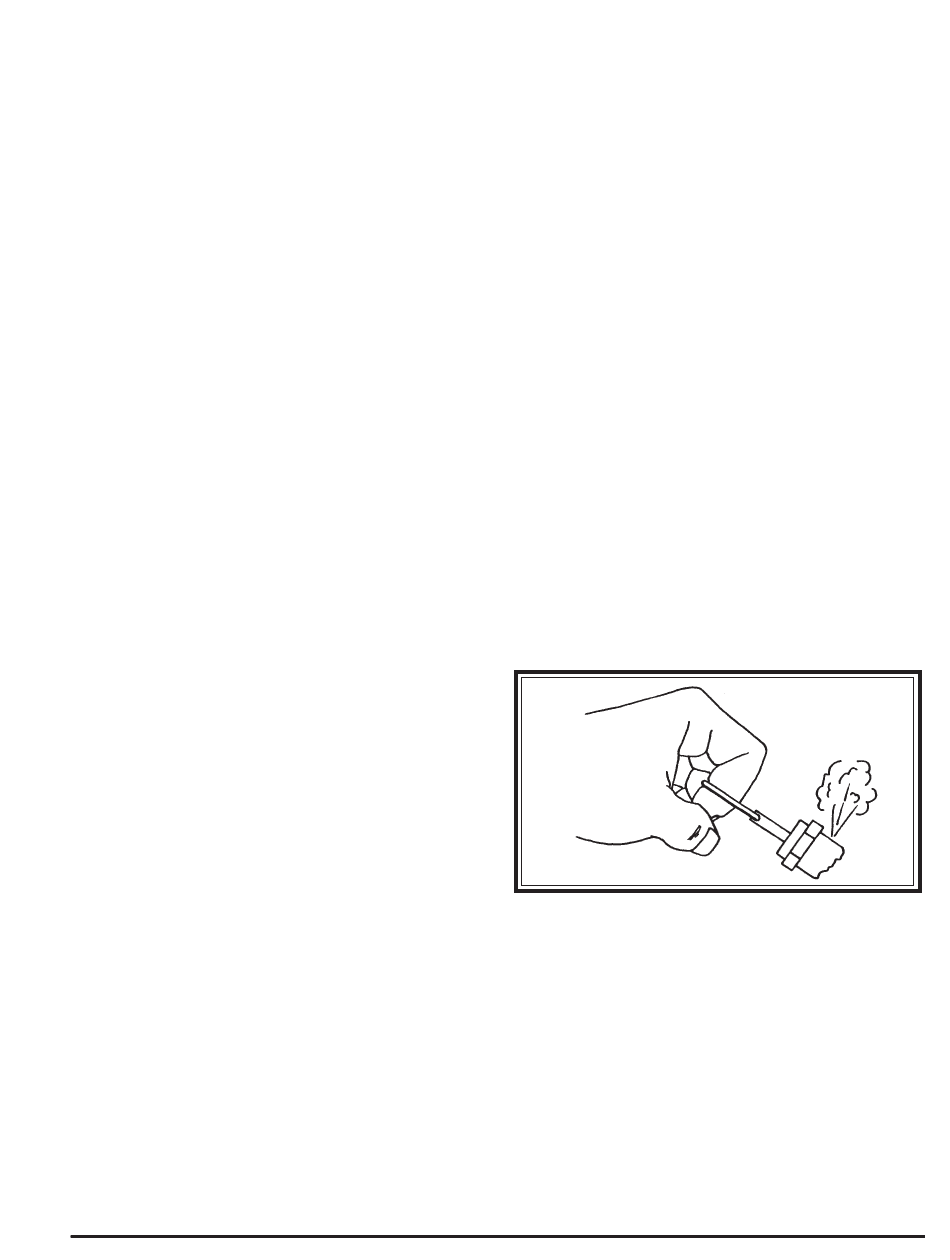

Fig. 3 Contrôle des soupapes de surpression et
décharge de pression
Étape 3) Se place de telle manière que l'humidité et l'air
projetés ne puissent provoquer aucune blessure.
Étape 4) Ouvrir lentement le robinet de purge et laisser le
mélange d'air et d'humidité s'écouler du réservoir.
Étape 5) Une fois que l'humidité a été complètement
purgée, refermer le robinet de purge.
