11 - MEDICIÓN DE LAS RUEDAS E INTRODUCCIÓN EN LA EQUILIBRADORA
La necesidad de calibrados cada vez más precisos y el uso de los pulsadores ALU hacen que sea importante defi nir
cómo deben ser medidas las llantas y cómo interpreta la equilibradora los datos introducidos. Por ello indicamos cómo
son alteradas automáticamente las dimensiones introducidas para obtener las distancias de los planos de corrección,
loscuales se defi nen como pasantes para los baricentros de los pesos de corrección.

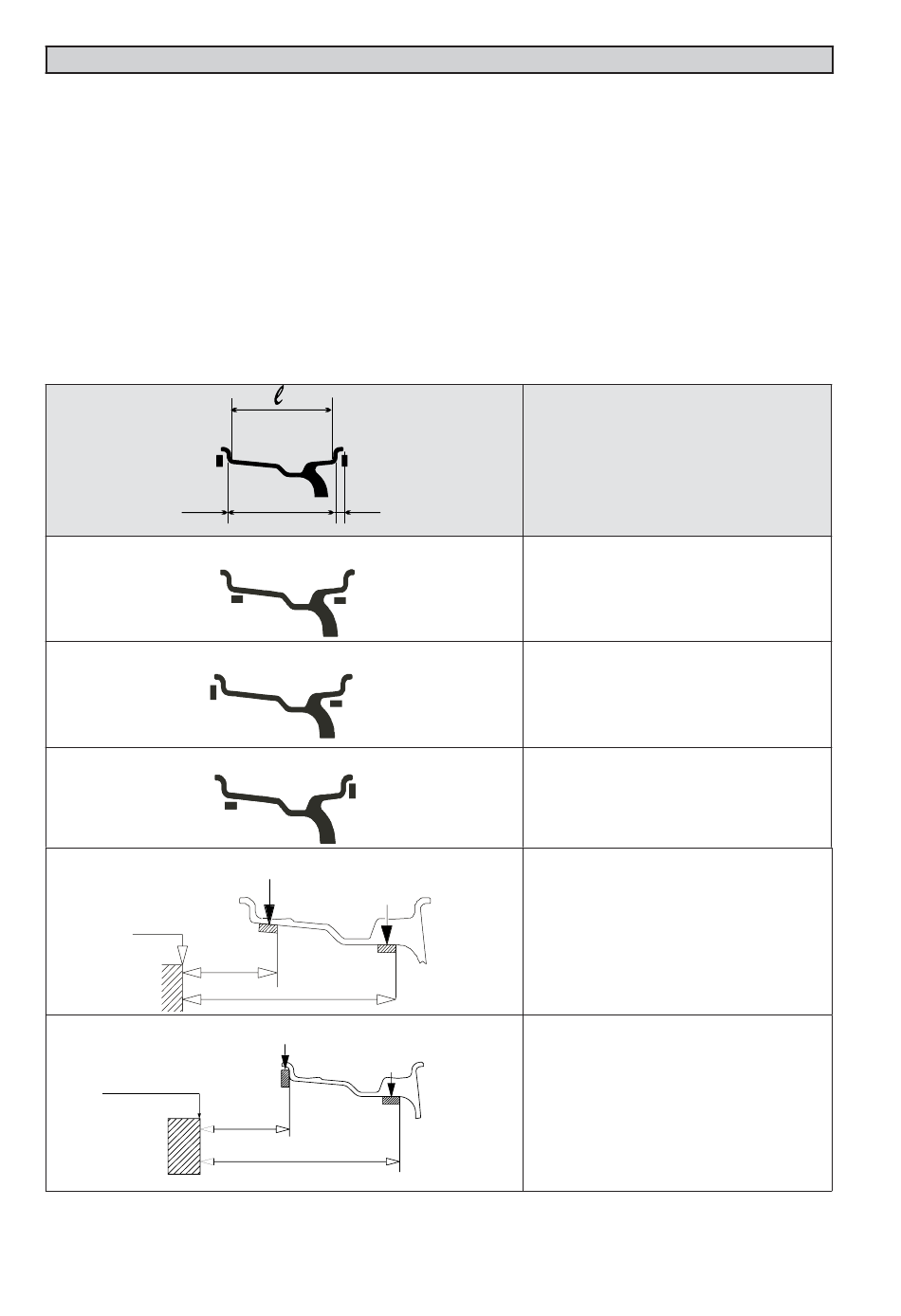

Consideremos una llanta típica: la medida de ancho "l" indicada por el fabricante de la llanta es diferente a la medida de
la distancia entre los planos de corrección debido al espesor de la llanta y a las dimensiones físicas del contrapeso, cuyo
baricentro se encuentra a una distancia "h" del apoyo sobre el borde de la llanta. La equilibradora corrige automáticamente
la medida introducida sumándole 2 x h = 6 mm. La medición "b" efectuada con el calibre generalmente es más precisa, si
bien es muy similar a la medida "l" conocida por el dueño de la llanta. Las dos medidas difi eren solamente en el espesor de
la chapa, que generalmente es de aproximadamente 2 mm por parte. Dicha diferencia irrisoria permite obtener un calibrado
preciso introduciendo indiferentemente el ancho interno de la llanta "l" o el ancho externo "b". Generalmente conviene
sumar 1/4 de pulgada al valor indicado por el fabricante de la llanta. Por lo que respecta las funciones ALU, la máquina
realiza las siguientes aproximaciones, además de la mencionada corrección sistemática relativa al baricentro del contrapeso.
a
I
I
I
0 calibre
0 calibre
0 Calibro
M 0576 0E - 12
I E
h
b
E
E
E
dI
dE
aI
aE
dI
dE
aI
aE
NOTA : I = FLANCO INTERNO
E = FLANCO EXTERNO
a = a introducido + ¾"
b = b introducido - 1 1/2 "
dl = d introducido - 1"
dE = d introducido - 1"
a = a introducido
b = b introducido -¾"
dl = d introducido
dE = d introducido - 1"
a = a introducido + ¾"
b = b introducido -¾"
dl = d introducido - 1"
dE = d introducido
ALU M
a = aI introducido - 8 mm
b = aE - aI
dI = d introducido
dE = d introducido - 1"
ALU 3M
a = aI introducido
b = aE - aI - 5 mm
dI = d introducido
dE = d introducido - 2"
