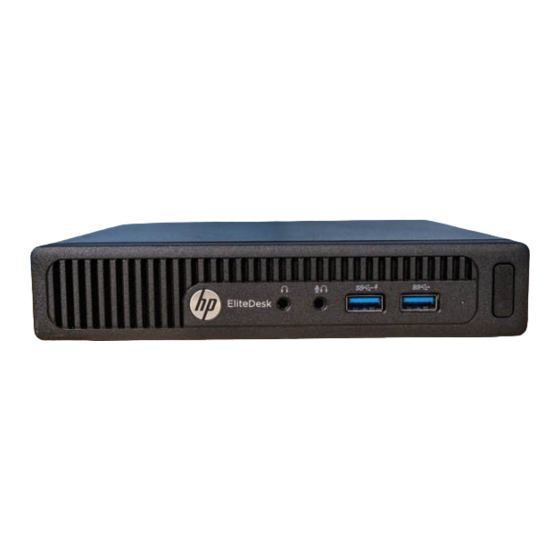

Miniequipo de sobremesa HP EliteDesk 705 G3

Publicidad

Tabla de contenido
loading

Manuales relacionados para HP EliteDesk 705 G3

Resumen de contenidos para HP EliteDesk 705 G3

  • Página 1 Guía de hardware Miniequipo de sobremesa HP EliteDesk 705 G3...
  • Página 2 Contrato en los Estados Unidos y/o en otros países. equipo. de licencia de usuario final (EULA) de HP. En caso de no aceptar estos términos de licencia, La información contenida en el presente No todos los recursos están disponibles en su única solución es devolver el producto no...

  • Página 3: Acerca De Esta Publicación

    Acerca de esta publicación Esta guía ofrece información básica para actualizar el miniequipo de sobremesa HP para empresas. ¡ADVERTENCIA! El texto presentado de esta forma indica que, si no se siguen las instrucciones, se pueden producir daños físicos o pérdida de la vida.
  • Página 4 Acerca de esta publicación...

  • Página 5: Tabla De Contenido

    Tabla de contenido 1 Características del producto ........................... 1 Características de la configuración estándar ......................1 Componentes del panel frontal ..........................2 Componentes de la parte trasera .......................... 3 Ubicación del número de serie ..........................4 2 Configuración ..............................5 Cambio de la configuración de escritorio a torre ....................
  • Página 6 Apéndice A Descarga electrostática ......................... 41 Prevención de daños electrostáticos ........................41 Métodos de conexión a tierra ..........................41 Apéndice B Pautas operativas del equipo, cuidados de rutina y preparación para envío ........43 Pautas operativas del equipo y cuidados de rutina .................... 43 Preparación para envío ............................

  • Página 7: Características Del Producto

    Características del producto Características de la configuración estándar Los recursos pueden variar según el modelo. Para obtener una lista completa de hardware y software instalado en el equipo, ejecute la utilidad de diagnóstico (incluida sólo en algunos modelos de equipo). NOTA: Este modelo de equipo puede utilizarse en orientación torre y de escritorio.

  • Página 8: Componentes Del Panel Frontal

    Componentes del panel frontal NOTA: Es posible que la apariencia de su modelo de equipo difiera ligeramente de las imágenes de esta sección. Icono Componente Icono Componente Conector de salida de audio (auriculares) Puerto USB Conector combinado de salida de audio Luz de la unidad de disco duro (auriculares)/de entrada de audio (micrófono) Puerto (de carga) USB 3.0...

  • Página 9: Componentes De La Parte Trasera

    Componentes de la parte trasera NOTA: Es posible que la apariencia de su modelo de equipo difiera ligeramente de las imágenes de esta sección. Icono Componente Icono Componente Componente Componente Antena externa Gancho de retención del cable de alimentación DisplayPort de modo doble (D++) Puertos USB (2) Puerto del monitor VGA Circuito de candado...

  • Página 10: Ubicación Del Número De Serie

    Ubicación del número de serie Cada equipo tiene un número de serie y un número de identificación del producto únicos, ubicados en la parte exterior del equipo. Mantenga estos números a su alcance cuando necesite asistencia y deba comunicarse con el servicio de soporte técnico.

  • Página 11: Configuración

    Oriente el equipo de tal manera que su parte lateral derecha quede hacia arriba y coloque el equipo en la base opcional. NOTA: Para estabilizar el equipo en orientación de torre, HP recomienda que utilice la base de torre opcional. Reconecte el cable de alimentación y todos los dispositivos externos, luego encienda el equipo.
  • Página 12 NOTA: Asegúrese de que dispone de, al menos, 10,2 cm (4 pulgadas) de espacio en todos los lados y el equipo quede libre de obstrucciones. Bloquee todos los dispositivos de seguridad que fueron desactivados cuando el panel de acceso fue extraído.

  • Página 13: Conexión Del Equipo A Un Accesorio De Montaje

    Conexión del equipo a un accesorio de montaje El equipo puede colocarse en una pared, brazo móvil u otro dispositivo de montaje. NOTA: Este dispositivo se destina para ser admitido por el soporte de montaje de pared lista UL o CSA. Si el equipo está...

  • Página 14: Instalación De Un Cable De Seguridad

    Instalación de un cable de seguridad El cable de seguridad y el candado mostrados a continuación pueden utilizarse para asegurar el equipo. NOTA: El cable de seguridad actúa como una medida disuasoria, pero es posible que no pueda evitar el robo o la manipulación no deseada del equipo.

  • Página 15: Conexión Del Cable De Alimentación

    Conexión del cable de alimentación Al conectar el adaptador de CA, es importante seguir los pasos que encontrará a continuación para asegurarse de que el cable de alimentación no se suelte del equipo. Conecte el cable de alimentación al adaptador de CA (1). Conecte el cable de alimentación a una toma eléctrica de CA (2).

  • Página 16: Actualizaciones De Hardware

    Esta guía se encuentra en la web en http://www.hp.com/ergo. ¡ADVERTENCIA! Piezas internas energizadas y con movimiento.
  • Página 17 NOTA: Es posible que la apariencia de su modelo de equipo difiera ligeramente de las imágenes de este capítulo. Advertencias y precauciones...

  • Página 18: Extracción Del Panel De Acceso Del Equipo

    Extracción del panel de acceso del equipo Para acceder los componentes internos, debe extraer el panel de acceso: Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Extraiga del equipo cualquier medio extraíble, como una unidad flash USB. Apague el equipo correctamente a través del sistema operativo, y luego todos los dispositivos externos.

  • Página 19: Reemplazo Del Panel De Acceso Del Equipo

    Reemplazo del panel de acceso del equipo Coloque el panel en el equipo y deslícelo hacia atrás (1). Apriete el tornillo (2) para asegurar el panel en su lugar. NOTA: Es posible que la apariencia de su modelo de equipo difiera ligeramente de las imágenes de esta sección.

  • Página 20: Instalación De Módulos De Memoria

    Se admiten módulos de memoria integrados con DDR x8 y x16; los módulos de memoria integrados con x4 SDRAM no son compatibles. HP ofrece actualización de memoria para este equipo y recomienda al consumidor adquirirla para evitar problemas de compatibilidad con memorias no admitidas de terceros.

  • Página 21: Completar Ranuras Del Módulo De Memoria

    Completar ranuras del módulo de memoria Existen dos módulos de memoria en la placa del sistema, con una ranura por canal. Los sockets son denominados DIMM1 y DIMM3. La ranura DIMM1 funciona en el canal de memoria B. La ranura DIMM3 funciona en el canal de memoria A.

  • Página 22: Instalación De Módulos De Memoria

    Instalación de módulos de memoria PRECAUCIÓN: Debe desconectar el cable de alimentación y esperar aproximadamente 30 segundos para extraer la energía residual antes de agregar o extraer módulos de memoria. Independiente de si el dispositivo está encendido o apagado, siempre se suministra corriente eléctrica al módulo de memoria mientras el sistema esté...
  • Página 23 Coloque los módulos de memoria en la placa del sistema. Para extraer un módulo de memoria, separe los dos pestillos a cada lado del módulo de memoria (1) y luego tire del módulo de memoria (2) para sacarlo de la ranura. Instalación de módulos de memoria...
  • Página 24 Deslice el nuevo módulo de memoria en la ranura en un ángulo de aproximadamente 30 grados (1), y luego presione el módulo de memoria hacia abajo (2) para que los pestillos de bloqueo encajen en su sitio. NOTA: El módulo de memoria se puede instalar de una sola manera. Haga coincidir la muesca del módulo con la lengüeta de la ranura del módulo de memoria.
  • Página 25 Guíe de los brazos del ventilador en los soportes de los lados, deslice el ventilador (2) hacia la parte trasera del chasis y luego presione el ventilador (3) hacia abajo hasta que encaje en su sitio. Reinstale el panel de acceso. Para obtener instrucciones, consulte Reemplazo del panel de acceso del equipo en la página Si el equipo estaba sobre una base, reinstale la base.

  • Página 26: Extracción De Una Unidad De Disco Duro

    Extracción de una unidad de disco duro NOTA: Antes de extraer la unidad de disco duro antigua, asegúrese de hacer copias de seguridad de los datos de la unidad de disco duro antigua para poder transferir los datos a la nueva unidad de disco duro. Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo.

  • Página 27: Instalación De Una Unidad De Disco Duro

    Instalación de una unidad de disco duro NOTA: Antes de extraer la unidad de disco duro antigua, asegúrese de hacer copias de seguridad de los datos de la unidad de disco duro antigua para poder transferir los datos a la nueva unidad de disco duro. Si está...
  • Página 28 Conecte el cable de alimentación y encienda el equipo. Bloquee todos los dispositivos de seguridad que fueron desactivados cuando el panel de acceso fue extraído. Capítulo 3 Actualizaciones de hardware...

  • Página 29: Sustitución De Una Unidad M.2 Pcie De Estado Sólido (Ssd)

    Sustitución de una unidad M.2 PCIe de estado sólido (SSD) Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Extraiga del equipo cualquier medio extraíble, como una unidad flash USB. Apague el equipo correctamente a través del sistema operativo, y luego todos los dispositivos externos. Desconecte el cable de alimentación de la toma eléctrica de CA y desconecte todos los dispositivos externos.
  • Página 30 Tire del sensor de cubierta hacia arriba (3) y hacia fuera de la carcasa de la unidad de disco duro. Ubique la unidad de estado sólido en la placa del sistema. Extraiga el tornillo (1) que fija la unidad de estado sólido a la placa del sistema. Capítulo 3 Actualizaciones de hardware...
  • Página 31 Sujete la unidad de estado sólido de los lados y, con cuidado, tire hacia fuera del socket (2). Inserte la nueva unidad de estado sólido en el socket de la placa del sistema. NOTA: Solo puede instalar una unidad de estado sólido de una única manera. Presione los conectores de la unidad de estado sólido (1) firmemente en el socket.
  • Página 32 Fije la carcasa de la unidad de disco duro al chasis con los tres tornillos (3). Alinee los tornillos guía de la unidad de disco duro con las ranuras en el compartimiento de la unidad de disco duro, presione la unidad de disco duro en la carcasa, luego deslícela (1) hacia delante hasta que se detenga y encaje en su sitio.

  • Página 33: Sustitución Del Módulo Wlan

    Sustitución del módulo WLAN Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Extraiga del equipo cualquier medio extraíble, como una unidad flash USB. Apague el equipo correctamente a través del sistema operativo, y luego todos los dispositivos externos. Desconecte el cable de alimentación de la toma eléctrica de CA y desconecte todos los dispositivos externos.
  • Página 34 Tire del sensor de cubierta hacia arriba (3) y hacia fuera de la carcasa de la unidad de disco duro. Ubique el módulo WLAN en la placa del sistema. Desconecte ambos cables de antena del módulo WLAN. NOTA: Es posible que necesite utilizar una herramienta pequeña, como un par de pinzas o unos alicates puntiagudos, para desconectar y conectar los cables de antena.
  • Página 35 Sujete el módulo WLAN (2) de los lados y tire del socket. Inserte el nuevo módulo WLAN en el socket de la placa del sistema. NOTA: Solo puede instalar un módulo WLAN de una única manera. Presione los conectores del módulo WLAN firmemente en el socket (1). Presione el módulo WLAN en la placa del sistema y utilice el tornillo incluido para fijar el módulo (2).
  • Página 36 Fije la carcasa de la unidad de disco duro al chasis con los tres tornillos (3). Alinee los tornillos guía de la unidad de disco duro con las ranuras en el compartimiento de la unidad de disco duro, presione la unidad de disco duro en la carcasa, luego deslícela (1) hacia delante hasta que se detenga y encaje en su sitio.

  • Página 37: Instalación De Una Antena Externa

    Instalación de una antena externa Las antenas WLAN internas son antenas estándar. Si el equipo va a ser instalado en un terminal metálico u otro gabinete, puede que desee o necesite usar una antena WLAN externa. Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Extraiga del equipo cualquier medio extraíble, como una unidad flash USB.
  • Página 38 Tire del sensor de la cubierta hacia arriba para sacarlo de la carcasa de la unidad de disco duro (3). Ubique el módulo WLAN en la placa del sistema. Desconecte la antena interna del módulo WLAN. Para obtener instrucciones, consulte Sustitución del módulo WLAN en la página Localice ambas posiciones de la antena externa en la parte trasera del chasis.
  • Página 39 Inserte un destornillador Phillips en cada recurso knock-out y gírelo para extraer la cubierta. Pase el cable de la antena externa de alimentación a través de cada orificio y atornille la antena en su posición. Conecte los cables de la antena externa al módulo WLAN. Presione firmemente el sensor de cubierta (1) en su lugar.
  • Página 40 Fije la carcasa de la unidad de disco duro al chasis con los tres tornillos (3). Alinee los tornillos guía de la unidad de disco duro con las ranuras en el compartimiento de la unidad de disco duro, presione la unidad de disco duro en la carcasa, luego deslícela (1) hacia delante hasta que se detenga y encaje en su sitio.

  • Página 41: Sustitución De La Batería

    CA activa. La batería de litio sólo se utiliza cuando el equipo NO está conectado a una fuente de alimentación de CA. HP recomienda a sus clientes reciclar el hardware electrónico usado, los cartuchos de impresión HP originales, y las baterías recargables. Para obtener más información acerca de los programas de reciclaje, acceda http://www.hp.com/recycle.
  • Página 42 Mantenga presionada hacia fuera la palanca de liberación (2) situada junto a la parte trasera de la unidad de disco duro. Deslice la unidad hacia atrás hasta que se detenga y, luego, levántela (3) y extráigala de la carcasa. Quite los tres tornillos (1) que fijan la carcasa de la unidad de disco duro al chasis. Levante la carcasa de la unidad de disco duro (2) para sacarla del chasis.
  • Página 43 Ubique la batería y el compartimiento para baterías en la placa del sistema. NOTA: Es posible que necesite utilizar una herramienta pequeña, como unas pinzas o unos alicates puntiagudos, para retirar y sustituir la batería. Levante la batería para extraerla del soporte. Deslice la batería de sustitución hasta la posición, con el lado positivo hacia arriba.
  • Página 44 Fije la carcasa de la unidad de disco duro al chasis con los tres tornillos (3). Alinee los tornillos guía de la unidad de disco duro con las ranuras en el compartimiento de la unidad de disco duro, presione la unidad de disco duro en la carcasa, luego deslícela (1) hacia delante hasta que se detenga y encaje en su sitio.

  • Página 45: Sincronización De Teclado O Mouse Inalámbrico Opcional

    Sincronización de teclado o mouse inalámbrico opcional El teclado y el mouse estén sincronizados de fábrica. Si aún no funcionan, retire las pilas y vuelva a colocarlas. Si el teclado y el mouse aún no están sincronizados, siga este procedimiento para volver a sincronizar manualmente el par.
  • Página 46 NOTA: Si el teclado y mouse aún no funcionan, extraiga y reemplace la batería. Si el teclado y mouse aún no están sincronizados, sincronice al teclado y el mouse nuevamente. Capítulo 3 Actualizaciones de hardware...

  • Página 47: Apéndice A Descarga Electrostática

    Utilice un kit de servicio portátil que cuente con un tapete plegable para disipar la electrostática. ● Si no posee ninguno de los equipos sugeridos para una conexión a tierra adecuada, póngase en contacto con el distribuidor, revendedor o proveedor de servicios autorizado de HP. Prevención de daños electrostáticos...
  • Página 48 NOTA: Para obtener más información acerca de la electricidad estática, póngase en contacto con el distribuidor, revendedor o proveedor de servicios autorizado de HP. Apéndice A Descarga electrostática...

  • Página 49: Apéndice B Pautas Operativas Del Equipo, Cuidados De Rutina Y Preparación Para Envío

    Pautas operativas del equipo, cuidados de rutina y preparación para envío Pautas operativas del equipo y cuidados de rutina Siga estas pautas para instalar y cuidar apropiadamente del equipo y el monitor: Mantenga el equipo alejado de humedad excesiva, luz solar directa y temperaturas extremas, tanto ●...

  • Página 50: Preparación Para Envío

    Preparación para envío Siga estas sugerencias al preparar el equipo para envío: Realice una copia de seguridad de los archivos de la unidad de disco duro en un dispositivo de almacenamiento externo. Asegúrese de que los medios de copia de seguridad no estén expuestos a impulsos eléctricos o magnéticos durante su almacenamiento o envío.

  • Página 51: Índice

    Índice panel de acceso del equipo 13 antena externa unidad de disco duro 20, 21 teclado instalación 31 unidad de estado sólido 23 sincronización inalámbrica 39 batería memoria ubicación del número de extracción 35 ocupación de los sockets 15 identificación del producto 4 instalación 35 módulos de memoria ubicación del número de serie 4...
