Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

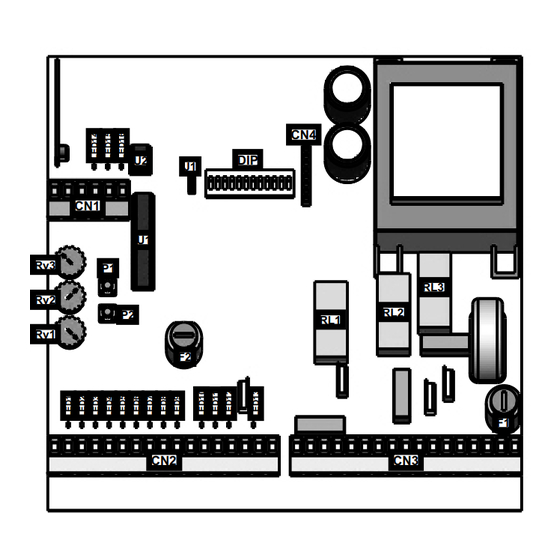

DESCRIPCIONES COMPONENTES
CMR
CN1
LEDP
Rv3
P1
Rv2
Rv1
LED1
= Entrada
LED2 = Start peatonal
LED3 = Start
LED4 = Final de carrera cierre motor 2
LED5 = Final de carrera apertura motor 2
LED6 = Final de carrera motor 1
LED7 = Final de carrera de cierre motor 1
LED8 = Fotocélula 2
LED9 = Fotocélula 1
LED10 = 24V Aux
LED11 = Autotest Fotocélula
LED12 = Lámpara espía
LED13 = Electrocerradura
LED14 = Encoder 2
LED15 = Encoder 1
LED16 = Stop
LEDP= Programación
CN1 = Conector entradas y salidas
CNP = Conector PALM
52
67410188
®
CNP
U2
U1
P2
F2
CN2
VERDE
Aux
CN4
DIP
RL1
CN2 = Conectores entradas y salidas 24V (verde)
CN3 = Conectores alimentación y motores (naranja)
CN4 = Conector 24V Photosync
Rv1 = Trimmer regulación de la cupla
Rv2 = Trimmer regulación distancia inicion frenada
Rv3 = Trimmer regulación pausa
P1 = Pulsante memorización tiempos de trabajo
P2 = Pulsante memorización radiocomandos
DIP = Dip-switch colocación funciones
F1 = Fusibile alimentación e motores (6.3AT)
F2 = Fusibles accesorios (2A)
RL1 = Relay alimentación motores
RL2 = Relay dirección motor
RL3 = Relay luz de cortesia
U1 = Microcontrolador
U2 = Memoria EEPROM
CMR = Conector m dulo receptor
24V
REV 24 - 01/2011
RL3
RL2
CN3
NARANJA
~
ó
Español
F1
Publicidad
Manuales relacionados para SEA Gate 2
Resumen de contenidos para SEA Gate 2
- Página 1 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 DESCRIPCIONES COMPONENTES LEDP VERDE NARANJA LED1 = Entrada CN2 = Conectores entradas y salidas 24V (verde) LED2 = Start peatonal CN3 = Conectores alimentación y motores (naranja) LED3 = Start CN4 = Conector 24V Photosync LED4 = Final de carrera cierre motor 2...
-
Página 2: Conexiones
® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 CONEXIONES (Verde) 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 ATENCI N: en la configuración de cancela de batiente doble hoja, no se deben Ó... -
Página 3: Funcionamiento Con Dip Switch
® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 SELECCI N DE LAS L GICAS DE Ó Ó FUNCIONAMIENTO CON DIP SWITCH 1 2 3 4 5 6 7 8 9 10 11 12 L GICAS DE CONTROL Ó... - Página 4 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 COLOCACI N DIP OTRAS FUNCIONES Ó COLOCACIÓN DIP 3 PARA LA CONFIGURACIÓN ENTRADA AUX COSTA DE SEGURIDAD (CONTACTO N.C.) Posicionando en OFF el dip 3 si habilita la entrada AUX a funcionar como costa de seguridad . Cuando est á...
- Página 5 LEDP (Programación) TABLA DE INDICACION DE ALARMA EN LAS TARJETAS GATE La secuencia de relampagueos, con intervalos de una pausa, es mostrada ya sea en la lampara (por alrededor de 20 segundos), como en la lampara espia (hasta un nuevo START).
- Página 6 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 CONEXIONES RECEPTORES RADIO Y BOT N DE START Ó 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Conexiones de un receptor radio La conexion de un receptor radio radio permite la aperturay el cierre del automatismo a través...
- Página 7 Nota: Si la fotocélula no es usada puentear el contacto 9 con el común. Nota: con dispositivo PALM puede ser configurada como PHOTOSTOP, o sea no permite a la cancela de aprirse y no interviene durante la apertura que queda.
- Página 8 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 COSTA DE SEGURIDAD, L MPARA, Á LUZ DE CORTESIA, TIMER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Costa de seguridad Timer Llevando en OFF el dip3 se habilita la entrada AUX como n.c.
- Página 9 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 CONCEXIONES MOTORES, CAPACIDAD Y ALIMENTACI N Ó 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Capacidad 2 Capacidad 1 Motor 2 Conexiones motores2...
- Página 10 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 CONEXI N ANTENA, SAFETY GATE Y Ó ÓN DE STOP 1 2 3 4 5 6 LEDP Procedimiento de regulación ENCODER a bordo tarjeta. 1.Tener apretados ambos los pulsadores Ptime y Pcode por 3 segundos hasta que se encenda el LedP.
- Página 11 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 AUTOAPRENDIMIENTO DE LOS TIEMPOS DE TRABAJO FASE1: (nota: sobre cancela a batiente de doble hoja no se deben puentear los finales de carrera) Efectuar todas las conexiones y puentear eventuales contactos normalmente cerrados no utilizados. Si se est á...
- Página 12 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 AUTOAPRENDIMIENTO DE LOS TIEMPOS DE TRABAJO LEDP Si el motor va en apertura, quitar la alimentaci n y invertir las fases. ó Repetir el procedimiento de programaci n de la fase 2. ó...
- Página 13 P1y la programación ha sido terminada. FUNCIONAMNIENTO DE TARJETA GATE 2 PARA UN DOBLE CORREDERO Es posible utilizar la terjeta GATE2 para automatizar un doble corredero sin fin de carrera. Para predisponer la tarjeta a esta modalidad de funcionamiento es suficiente conectar los contactosfin de carrera de los motores M1 y M2 y excluir el retardo de hoja (Dip4 en On).Pulsar y tener pulsado P1 hasta la partida del...
- Página 14 ® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 PROGRAMACI N DE LOS TRANSMISORES Ó ATENCIÓN: La ficha de estándard sólo aceptará radiocomandos ROLLING COLAS (Coccinella Roll y Smart Roll), asociados al RF ROLL (433 Mhz Cod. 23120470, 868 Mhz Cod. 23120480). Para poder programar radiocomandos NO ROLLING CODE (Smart Dual, Coccinella Dip y Copy y Head) es necesario reemplazar el microprocesador con la adecuada caja, Cod.
-
Página 15: Conexiones De La Espira Magnetica
® Sistemi Elettronici Español di Apertura Porte e Cancelli International registered trademark n. 804888 CONEXIONES DE LA ESPIRA MAGNETICA ESTE ESQUEMA INDICA COMO CONECTAR EVENTUALES ESPIRAS MAGNETICAS. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 C1 = CONTACTO ABIERTO C2 = CONTACTO CERRADO 15 = 24 V... -
Página 16: Resolución De Problemas
Los usuarios particulares pueden ponerse en contacto con el revendedor donde adquirieron el producto o bien con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje seguro y ecológico.
