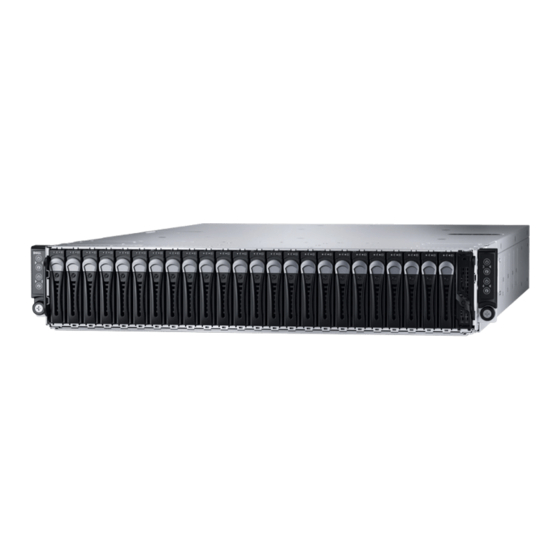

Dell XC6320 Web-Scale
Hyperconverged Appliance
Getting Started
With Your System
Scan to see how-to videos, documentation, and
troubleshooting information.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell XC6320

Resumen de contenidos para Dell XC6320

  • Página 1 Dell XC6320 Web-Scale Hyperconverged Appliance Getting Started With Your System Scan to see how-to videos, documentation, and troubleshooting information.
  • Página 2 Copyright © 2016 Dell Inc. All rights reserved. This product is protected by U.S. and international copyright and intellectual property laws. Dell™ and the Dell logo are trademarks of Dell Inc. in the United States and/or other jurisdictions. All other marks and names mentioned herein may be trademarks of their respective companies.

  • Página 3: Installation And Configuration

    CAUTION: Restricted Access Location This system is intended for installation only in restricted access locations as defined in Cl. 1.2.7.3 of IEC 60950-1: 2001 where both these conditions apply: • Access can only be gained by service persons or by users who have been instructed about the reasons for the restrictions applied to the location and about any precautions that shall be taken.
  • Página 4 Push the latch release buttons on the midpoints of the end piece to open the rail latches (see Figure 1). Align the end pieces of the rails on the vertical rack flanges to seat the pegs in the bottom hole of the first U and the top hole of the second U. NOTE: The rails can be used in both square-hole and round-hole racks (see Figure 1).
  • Página 5 Figure 2. Installing the Chassis Stabilizer Shipping Brackets Slide the system into the rack (see Figure 3). Tighten the thumbscrews to secure the ears of the system to the front of the rack flanges. Figure 3. Installing the Chassis into the Rack Getting Started With Your System...
  • Página 6 Connecting the Keyboard, Mouse, and Monitor (Optional) Figure 4. Optional—Connecting the Keyboard, Mouse and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the back of your system have icons indicating which cable to plug into each connector. Ensure that you tighten the screws (if any) on the monitor’s cable connector.

  • Página 7: Connecting The Power Cable(S)

    Connecting the Power Cable(s) Figure 5. Connecting the Power cable Figure 6. Routing the cables Connect the system’s power cable(s) to the system and, if a monitor is used, connect the monitor’s power cable to the monitor. Plug the other end of the power cable(s) into a grounded electrical outlet or a separate power source such as an uninterrupted power supply (UPS) or a power distribution unit.

  • Página 8: Turning On The System

    Turning on the System Figure 7. Pressing the Power Button in Front of the System Press the power button(s) either in front or back of the system. The power indicators glow in green color. Getting Started With Your System...

  • Página 9: Nom Information (Mexico Only)

    Ensure that the operating system is installed before installing hardware or software not purchased with the system. For more information about the Dell XC6320 system, refer to the Dell XC6320 Owner’s Manual available at Dell.com/xcseriesmanuals.

  • Página 11: Mise En Route De Votre Système

    Appliance hyperconvergée à l'échelle du Web Dell XC6320 Mise en route de votre système Effectuez un balayage pour trouver les vidéos didactiques, la documentation et les informations de dépannage.
  • Página 12 Copyright © 2016 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le droit d'auteur et la propriété intellectuelle. Dell™ et le logo Dell sont des marques de Dell Inc.

  • Página 13: Installation Sans Outils De La Solution Rails

    PRÉCAUTION : Emplacement à accès restreint Ce système est conçu pour l'installation uniquement dans des emplacements à accès restreint tel que défini dans Cl. 1.2.7.3 de la CEI 60950-1 : 2001 lorsque les deux conditions s'appliquent : • Seuls peuvent accéder à ce serveur les utilisateurs ou le personnel d'entretien qui ont reçu des instructions quant aux raisons pour lesquelles les restrictions concernant l'emplacement s'appliquent et pour lesquelles toutes les précautions doivent être prises.
  • Página 14 Poussez sur les boutons d'ouverture du loquet situés au milieu de l'unité d'extrémité pour ouvrir les loquets des rails (voir la Figure 1). Alignez les pièces d'extrémité des rails sur les collerettes pour positionner les ergots dans le trou inférieur du premier U et dans le trou supérieur du deuxième U.
  • Página 15 Figure 2. Installation des supports de stabilisation du châssis qui vous ont été livrés Faites glisser le système dans le rack (voir la Figure 3). Resserrez les vis à ailette afin de fixer les oreilles du système à l'avant des collerettes du rack.
  • Página 16 Connectez le clavier, la souris et l'écran (facultatif). Figure 4. Facultatif : connexion du clavier, de la souris et du moniteur Connectez le clavier, la souris et l'écran (en option). Les connecteurs situés à l'arrière de votre système sont dotés d'icônes indiquant quels câbles connecter à...

  • Página 17: Connexion Des Câbles D'aLimentation

    Connexion des câbles d'alimentation Figure 5. Branchement des câbles d'alimentation Figure 6. Passage des câbles Connectez le(s) câble(s) d'alimentation du système au système, puis connectez le câble d'alimentation du monitor à celui-ci (le cas échéant). Branchez ensuite l'autre extrémité du/des câble(s) d'alimentation sur une prise de courant mise à la terre ou sur une source d'alimentation distincte, tel qu'un onduleur ou une unité...

  • Página 18: Mise Sous Tension Du Système

    Mise sous tension du système Figure 7. Appuyez sur le bouton d'alimentation à l'avant du système Appuyez sur le(s) bouton(s) situés à l'avant ou à l'arrière du système. Les voyants d'alimentation s'illuminent en vert. Mise en route de votre système...
  • Página 19 Avant d'installer du matériel ou des logiciels que vous n'avez pas achetés avec le système, assurez-vous que le système d'exploitation est installé. Pour en savoir plus sur le système Dell XC6320, voir le Manuel du propriétaire du Dell XC630, disponible à l'adresse dell.com/xcseriesmanuals.

  • Página 21: Appliance De Infraestrutura Hiperconvergente Dell Xc6320 Com Tecnologia Web-Scale

    Appliance de infraestrutura hiperconvergente Dell XC6320 com tecnologia Web-Scale Introdução ao uso do sistema Faça a leitura para ver os vídeos de tutoriais, a documentação e as informações de solução de problemas.
  • Página 22 Dell™ e o logotipo da Dell são marcas comerciais da Dell Inc. nos Estados Unidos e/ou em outras jurisdições. Todas as demais marcas e nomes mencionados neste documento podem ser marcas comerciais de suas respectivas empresas.

  • Página 23: Instalação E Configuração

    AVISO: Local de acesso restrito A instalação deste sistema tem de ser feita apenas em locais de acesso restrito, conforme definido na Cláusula 1.2.7.3 da IEC 60950-1: 2001, de acordo com a qual as duas condições a seguir se aplicam: •...
  • Página 24 Empurre os botões de liberação da trava nos pontos médios da extremidade para abrir as travas do trilho (veja a Figura 1). Alinhe as extremidades dos trilhos nas flanges verticais do rack para fixar os pinos no orifício inferior do primeiro U e no orifício superior do segundo U. NOTA: Os trilhos podem ser usados em racks de orifício quadrado e circular (veja a Figura 1).
  • Página 25 Figura 2. Instalar os suportes de transporte do estabilizador do chassi Deslize o sistema no rack (veja a Figura 3). Aperte os parafusos de aperto manual para prender as abas do sistema na parte dianteira das flanges do rack. Figura 3. Instalar o chassi no rack Introdução ao uso do sistema...

  • Página 26: Conectar O Teclado, O Mouse E O Monitor (Opcional)

    Conectar o teclado, o mouse e o monitor (opcional) Figura 4. Opcional — Conectar o teclado, o mouse e o monitor Conecte o teclado, o mouse e o monitor (opcional). Os conectores na parte traseira do sistema têm ícones indicando quais cabos devem ser ligados a cada conector.
  • Página 27 Conectar o(s) cabo(s) de alimentação Figura 5. Conectar o cabo de alimentação Figura 6. Direcionamento dos cabos Conecte o(s) cabo(s) de alimentação ao sistema e, se usar um monitor, conecte o cabo de alimentação do monitor. Conecte a outra extremidade do(s) cabo(s) de alimentação a uma tomada elétrica aterrada ou a uma fonte de alimentação separada, como uma fonte de alimentação ininterrupta (UPS - Uninterruptible Power Supply) ou uma unidade de distribuição de energia.

  • Página 28: Ligar O Sistema

    Ligar o sistema Figura 7. Pressione o botão liga/desliga localizado na parte frontal do sistema Pressione o(s) botão(ões) liga/desliga localizado(s) na parte frontal ou traseira do sistema. Os indicadores de alimentação acendem na cor verde. Introdução ao uso do sistema...
  • Página 29 Para obter mais informações sobre o sistema Dell XC6320, consulte o Dell XC6320 Owner’s Manual (Manual do Proprietário do Dell XC6320) disponível em Dell.com/xcseriesmanuals.

  • Página 31: Appliance Hyperconvergente De Escala De Web Dell Xc6320

    Appliance hyperconvergente de escala de web Dell XC6320 Introducción al sistema Lea el código para ver vídeos paso a paso, documentación e información sobre la solución de problemas.
  • Página 32 Copyright © 2016 Dell Inc. Todos los derechos reservados. Este producto está protegido por las leyes de propiedad intelectual y de derechos de autor internacionales y de EE. UU. Dell™ y el logotipo Dell son marcas comerciales de Dell Inc. en los Estados Unidos y/o en otras jurisdicciones.

  • Página 33: Instalación Y Configuración

    PRECAUCIÓN: Ubicación de acceso restringido Este sistema está diseñado para su instalación únicamente en ubicaciones de acceso restringido tal y como se define en Cl. 1.2.7.3 de IEC 60950-1: 2001 donde se aplican ambas condiciones: • Solo pueden obtener acceso el personal de mantenimiento o los usuarios que han sido instruidos sobre las razones de las restricciones aplicadas a la ubicación y sobre las precauciones que han de tomarse.
  • Página 34 Empuje los botones de liberación del seguro en los puntos medios del extremo de la pieza para abrir los seguros de los rieles (ver Ilustración 1). Alinee los extremos de las piezas de los rieles en las bridas del bastidor vertical para colocar las clavijas en el orificio inferior de la primera U y en el orificio superior de la segunda U.
  • Página 35 Ilustración 2. Instalación de los soportes de envío del estabilizador del chasis Deslice el sistema en el bastidor (ver Ilustración 3). Apriete los tornillos mariposa para asegurar las orejetas del sistema en la parte frontal de las bridas del bastidor. Ilustración 3.

  • Página 36: Conexión Del Teclado, El Mouse Y El Monitor (Opcional)

    Conexión del teclado, el mouse y el monitor (opcional) Ilustración 4. Opcional: Conexión del teclado, el mouse y el monitor Conecte el teclado, el mouse y el monitor (opcional). Los conectores situados en la parte trasera del sistema tienen iconos que indican cuál es el cable que se tiene que conectar en cada conector.

  • Página 37: Conexión Del Cable De Alimentación

    Conexión del cable de alimentación Ilustración 5. Conexión del cable de alimentación Ilustración 6. Enrutamiento de cables Conecte los cables de alimentación del sistema en el sistema y, si se está utilizando un monitor, conecte el cable de alimentación del monitor al monitor. Conecte el otro extremo de los cables de alimentación a una fuente de alimentación conectada a tierra, a un sistema de alimentación separado como un sistema de alimentación ininterrumpida (SAI) o a una unidad de distribución de alimentación.

  • Página 38: Encendido Del Sistema

    Encendido del sistema Ilustración 7. Cómo presionar el botón de alimentación en la parte frontal del sistema Presione el botón o los botones de alimentación ya sea en la parte frontal o posterior del sistema. Los indicadores de alimentación se iluminan en color verde. Introducción al sistema...

  • Página 39: Instalación Del Sistema Operativo

    Asegúrese de que el sistema operativo esté instalado antes de instalar el hardware o el software no adquirido con el sistema. Para obtener más información sobre el sistema Dell XC6320, consulte el Dell XC6320 Owner’s Manual (Manual del propietario de Dell XC6320) disponible en Dell.com/xcseriesmanuals.
