- Página 1 Oximo RTS 1 - Oximo RTS -...

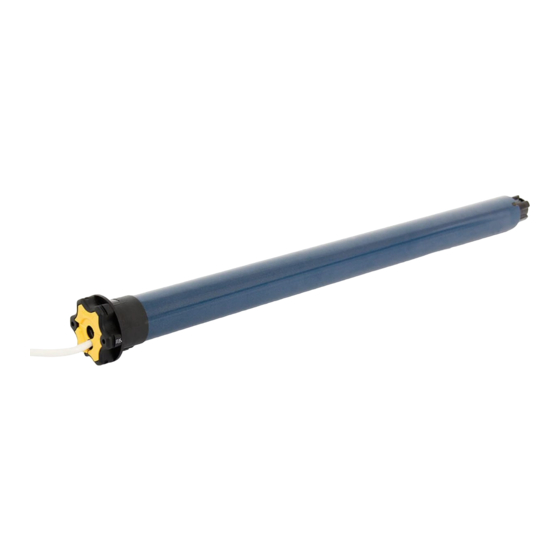

- Página 2 Concepto El Oximo RTS está diseñado especialmente para persianas. operador debe seleccionado de acuerdo con los ábacos de selección de SOMFY o del fabricante de persianas. Los operadores Oximo RTS (433,42 Mhz) deben ser programados con la ayuda de los emisores RTS.
-
Página 3: Los Emisores Rts
Los emisores RTS Compatibles con los operadores Oximo RTS Telis 1 RTS, Telis 1 Patio RTS, Telis 1 Silk RTS, Telis 4 RTS, Telis 4 Patio RTS, Telis 4 Silk RTS, Telis Soliris RTS, Telis Soliris Patio RTS, Centralis RTS y Chronis RTS. - Página 4 - Para evitar la penetración de agua en el operador es aconsejable realizar la instalación del cable como muestra el dibujo adjunto. - Ø mínimo tubo para Oximo RTS : 50 x 1,5 mm. 4 - Oximo RTS -...
- Página 5 Nota: el operador no funciona si no está instalado dentro del tubo. 2) Identificar el emisor. Mantener pulsadas simultáneamente las teclas de SUBIDA y BAJADA hasta que el operador realice un “clack-clack”. Ahora es posible mover el operador de manera impulsional. 5 - Oximo RTS -...
- Página 6 Cerrar la persiana completamente hasta la posición elegida. punto mantener pulsadas simultáneamente las teclas de STOP y SUBIDA hasta que el operador comience a subir (una vez iniciado el movimiento dejar de pulsar). Parar el operador en el punto alto. 6 - Oximo RTS -...
- Página 7 Una vez que la persiana se ha detenido sola, mantener pulsado el STOP hasta que la persiana realice un “clack clack”. Nota: Para el proceso en “modo de fábrica” en este punto desconectar el operador. Para el proceso en obra continuar. 7 - Oximo RTS -...
- Página 8 7) Cerrar la programación Mantener pulsado el botón de programación del emisor hasta que el operador realice un “clack clack”. Nota: Una vez programado el operador define de manera automática un punto preferido (posición de ventilación) 8 - Oximo RTS -...
- Página 9 Nota: el operador no funciona si no está instalado dentro del tubo. 2) Identificar el emisor. Mantener pulsadas simultáneamente las teclas de SUBIDA y BAJADA hasta que el operador realice un “clack-clack”. Ahora es posible mover el operador de manera impulsional. 9 - Oximo RTS -...
- Página 10 STOP y SUBIDA hasta que el operador comience a subir (una vez iniciado el movimiento dejar de pulsar). Dejar que el operador pare en el punto alto haciendo presión con los topes. 10 - Oximo RTS -...
- Página 11 Una vez que la persiana se ha detenido sola, mantener pulsado el STOP hasta que la persiana realice un “clack clack”. Nota: Para el proceso en “modo de fábrica” en este punto desconectar el operador. Para el proceso en obra continuar. 11 - Oximo RTS -...
- Página 12 7) Cerrar la programación Mantener pulsado el botón de programación del emisor hasta que el operador realice un “clack clack”. Nota: Una vez programado el operador define de manera automática un punto preferido (posición de ventilación) 12 - Oximo RTS -...
- Página 13 Nota: el operador no funciona si no está instalado dentro del tubo. 2) Identificar el emisor. Mantener pulsadas simultáneamente las teclas de SUBIDA y BAJADA hasta que el operador realice un “clack-clack”. Ahora es posible mover el operador de manera impulsional. 13 - Oximo RTS -...
- Página 14 STOP y BAJADA hasta que el operador comience a bajar (una vez iniciado el movimiento dejar de pulsar). Dejar que el operador pare en el punto bajo haciendo presión con las uniones rígidas. 14 - Oximo RTS -...
- Página 15 7) Cerrar la programación Mantener pulsado el botón de programación del emisor hasta que el operador realice un “clack clack”. Nota: Una vez programado el operador define de manera automática un punto preferido (posición de ventilación) 15 - Oximo RTS -...
- Página 16 Nota: el operador no funciona si no está instalado dentro del tubo. 2) Identificar el emisor. Mantener pulsadas simultáneamente las teclas de SUBIDA y BAJADA hasta que el operador realice un “clack-clack”. Ahora es posible mover el operador de manera impulsional. 16 - Oximo RTS -...
- Página 17 Cada 56 ciclos el operador reajustará de manera automática los finales de carrera alto y bajo. 17 - Oximo RTS -...
- Página 18 6) Cerrar la programación Mantener pulsado el botón de programación del emisor hasta que el operador realice un “clack clack”. Nota: Una vez programado el operador define de manera automática un punto preferido (posición de ventilación) 18 - Oximo RTS -...
- Página 19 Telis 4 seleccionar el canal correspondiente. Mantener pulsadas simultáneamente las teclas de SUBIDA y BAJADA hasta que el operador realice un “clack-clack”. Ahora es posible mover el operador de manera impulsional. 19 - Oximo RTS -...
- Página 20 56 ciclos el operador lo reajustará de manera automática. Una vez programado el operador define de manera automática punto preferido (posición ventilación) 20 - Oximo RTS -...
-
Página 21: Reajuste De Los Finales De Carrera
El nuevo final de carrera ha sido memorizado Nota: el reajuste de un final de carrera sólo se puede hacer si se ha fijado de forma manual. Si se fijan automáticamente el propio operador hace el reajuste cada 56 ciclos. 21 - Oximo RTS -... -
Página 22: Añadir O Borrar Emisores
La secuencia es la misma que para un emisor RTS. El proceso para abrir o cerrar la programación es sacar e introducir la pila del Inis RT y luego pulsar la tecla del emisor hasta que el operador realice un “clack-clack” 22 - Oximo RTS -... - Página 23 (final de carrera bajo). -La acción del viento no tiene efecto sobre el operador Oximo RTS. - La acción de desaparición del sol no tiene efecto sobre el operador Oximo RTS. 23 - Oximo RTS -...
-
Página 24: Reinicialización De La Programación
Operación a realizar cuando se quiera borrar del operador toda información anteriormente programada. 1.- Operador Conectado. 2.- Desconectar entre 1 y 3 segundos. 3.- Conectar entre 5 y 10 segundos. 4.- Desconectar entre 1 y 3 segundos. 5.- Conectar el operador. 24 - Oximo RTS -... - Página 25 1 “clack-clack”. De esta manera se borran de la programación los emisores programados anteriormente y solamente se deja programado el nuevo emisor (en este caso se mantiene la programación de finales de carrera y punto preferido. 25 - Oximo RTS -...
-
Página 26: Zonas De Funcionamiento
Sentido de SUBIDA En dirección de subida hay una única zona de funcionamiento en la cual al detectar un obstáculo el motor para y hace un pequeño retroceso para que la persiana no quede sometida a esfuerzo. 26 - Oximo RTS -... -
Página 27: Accesorios, Rueda Abs
(para poder retirar el obstáculo e informar al particular) si el obstáculo está en la zona Z2. = 1 vuelta de motor desde el punto alto = entre Z1 y Z3 = 2s de funcionamiento del motor desde el punto bajo 27 - Oximo RTS -... - Página 28 Motor situado a la derecha. Enrollamiento de la persiana hacia el exterior. La rueda ABS debe ser la L d) Motor situado a la derecha. Enrollamiento de la persiana hacia el interior. La rueda ABS debe ser la R 28 - Oximo RTS -...
-
Página 29: Montaje
ABS. - En este caso no se asegura el retroceso del motor (para poder retirar el obstáculo e informar al particular) ya que el sistema mecánico ABS puede impedirlo. 29 - Oximo RTS -... -
Página 30: Modo Usuario
Nota: posición preferida memorizada automáticamente por el operador Oximo RTS una vez los finales de carrera han sido memorizados. Se sitúa a dos segundos desde la posición del final de carrera bajo (punto de ventilación) 30 - Oximo RTS -... - Página 31 Memorización de la posición preferida Ajustar la posición preferida utilizando las teclas SUBIDA, BAJADA y STOP del emisor. El Operador Oximo RTS debe estar parado antes de fijar la posición. Mantener pulsado el STOP hasta que el operador realice un “clack-clack”. La nueva posición preferida ha sido memorizada.
- Página 32 -Asegurar la correcta fijación de la rueda motriz con el tubo de enrollamiento. Nota: este motor sólo puede funcionar correctamente instalado dentro del eje. ATENCIÓN: Potentes equipos emisores con una frecuencia de radio id ntica al Oximo RTS pueden afectar a su funcionamiento. 32 - Oximo RTS -...
- Página 33 -La segunda letra indica el tipo de motor: H (High) 55 rpm Si no hay letra: motor LT A: operador Altus RTS MOTOR Marcado O: Operador Orea RTS ALTUS X: Operador Oximo RTS OREA OXIMO 33 - Oximo RTS -...
- Página 34 Guía Rápida de Programación de un Oximo RTS 34 - Oximo RTS -...
-
Página 35: Solución De Anomalías Durante La Programación
Solución de Anomalías durante la programación 35 - Oximo RTS -...
