Vermeer RTX130 Guia

Visite Vermeer en
El empleado del centro de alquiler o técnico le explicará cada uno de los siguientes pasos de operación y prácticas de operación antes de usar esta zanjadora.

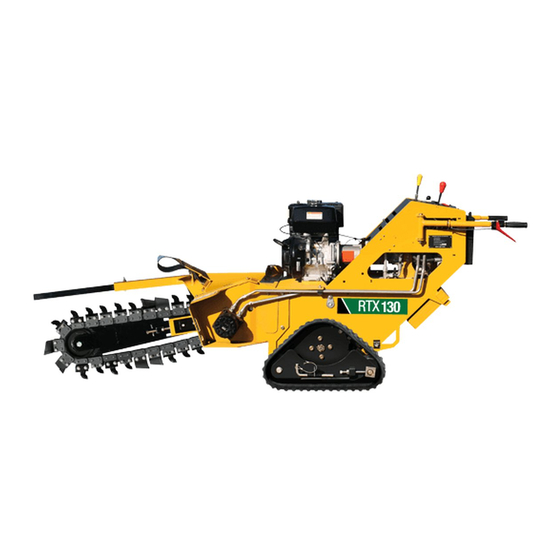

USO PREVISTO: Las zanjadoras RTX130 y RTX200 se ha diseñado exclusivamente para abrir zanjas en operación continua mientras la máquina retrocede. Las hojas de
relleno (si las tiene) se han diseñado exclusivamente para empujar material, normalmente para volver a poner el material excavado en la zanja.
1. Arranque del motor:
a.
Compruebe todos los niveles de fluido de la máquina y el estado del filtro de aire antes de arrancar la máquina.
b.
Ponga las palancas de propulsión y de mando de la cadena de excavación en la posición NEUTRAL.
c.
Cierre completamente el estrangulador (motor frío solamente). NOTA: Abra la válvula de corte de combustible si es necesario. Mueva el acelerador a 1/4 de la
velocidad.
d.
Ponga el interruptor de apagado/encendido en la posición de encendido (arranque de retroceso) o gire la llave de contacto a la posición de encendido (arranque
eléctrico).
e.
Tire de la cuerda (arranque de retroceso) o gire la llave de contacto a la posición de ARRANQUE (arranque eléctrico) para arrancar el motor y deje que se caliente.
f.
Después de que arranque el motor, abra gradualmente el estrangulador y reduzca el acelerador al ralentí.
2. Transporte por carretera:
a.
Antes de transportar la máquina en un remolque, lea en el manual del remolque las precauciones de seguridad e información de carga. Asegúrese de que el peso
bruto de la máquina con accesorios no sobrepase los límites del peso bruto del remolque y el vehículo remolcador. Peso aproximado sin pluma o cadena:
RTX130: 400 kg (880 lb) con neumáticos; 517 kg (1140 lb) con orugas; RTX200: 413 kg (910 lb) con neumáticos; 531 kg (1170 lb) con orugas cuádruples
b.
Limpie la máquina para que no caigan residuos en la carretera. Suba completamente la pluma de la zanjadora, alinee la máquina con las rampas del remolque, fije
el acelerador a 1/2 de la velocidad. Desde un terreno horizontal, conduzca la máquina recto sobre el remolque y pare la máquina cuando se alcance la posición de
amarre. Evite la carga si las rampas están resbaladizas.
c.
Ponga la palanca de propulsión en NEUTRAL, apague el motor, saque la llave (arranque eléctrico) y cierre la válvula de combustible (si tiene) para impedir que se
anegue el motor.
d.
Fije la máquina al remolque usando procedimientos de amarre estándar con un punto de amarre delantero y dos traseros.
e.
Invierta el procedimiento para descargar la máquina del remolque. Asegúrese de que el remolque esté en un terreno horizontal. Evite la descarga si las rampas están
resbaladizas.
3. Configuración:
a.
Póngase en contacto con el sistema "Una Sola Llamada" (One-Call) local de su área para solicitar la ubicación de todas las conducciones de servicio subterráneas
cerca de su área de trabajo.
b.
Utilice el equipo de protección pertinente para operar la máquina. Lleve siempre puesto un casco, calzado de seguridad y protección para los oídos y los ojos. Si
trabaja cerca del tráfico, use ropa reflectante.
c.
Examine la zona de trabajo y preste atención a cualquier obstrucción, condición o situación que pueda dificultar el uso de la máquina o engendrar riesgos para la
seguridad del operador u otras personas. Fíjese si hay evidencia o avisos de emplazamientos subterráneos, tapas de registro de alcantarilla, cajas de conexiones y
actividad de zanjeo reciente. Se deben marcar y evitar todas las conducciones de servicio en esta área. Compruebe y no se acerque a pendientes muy inclinadas,
terraplenes, cornisas, precipicios y zanjas que puedan derrumbarse. Use la información de los letreros de seguridad en la máquina y en el manual del operador en
combinación con un buen sentido común al identificar peligros de operación y medidas para evitarlos.
d.
El conjunto de limpiador de zanjas o la barra de restricción deben colocarse en la pluma de la zanjadora durante la excavación. Tienen como fin proteger el
contacto accidental del operador con la cadena de excavación.
4. Conducción de la máquina:
a.
Desconecte la cadena de excavación y suba completamente la pluma al conducir sin excavar una zanja. No viaje nunca en la máquina.
b.
Tire hacia arriba de la palanca roja de presencia del operador en la empuñadura izquierda.
c.
Utilice la palanca de propulsión para empezar a mover la máquina lentamente. Use una velocidad adecuada a las condiciones del terreno.
d.
Pivote las empuñaduras para girar, haciendo girar la parte trasera de la máquina en el sentido del empuje. La máquina efectuará la contrarrotación si la palanca de
propulsión está en la posición NEUTRAL.
5. Apertura de una zanja:
a.
Alinee la máquina al comienzo de la zanja.
b.
Si está equipada con un limpiador de zanjas, siga el Procedimiento de apagado para apagar el motor. Después suba y fije el limpiador de zanjas.
c.
Siga el procedimiento de arranque, tire hacia arriba de la palanca de presencia del operador de color rojo y mueva el acelerador a RPM MÁXIMAS.
d.
Con el mando de la cadena d excavación conectado en AVANCE, baje lentamente la pluma de la zanjadora hasta la profundidad de excavación deseada.
AVISO: Si se baja la pluma demasiado rápido hará que ésta y la máquina reboten excesivamente. Un pequeño desplazamiento hacia atrás durante el corte por
penetración puede ayudar a reducir el rebote de la pluma y la máquina. La zanjadora se DETENDRÁ en cualquier momento en que se suelte la palanca de
presencia del operador.
e.
Si se usa un limpiador de zanjas, detenga la cadena de excavación después de efectuar un corte de penetración, suba la pluma de la zanjadora hasta que la
cadena esté fuera del terreno y apague la máquina. Suelte el limpiador de zanjas, vuelva a arrancar la máquina, conecte la cadena de excavación en AVANCE, y
baje la pluma de la zanjadora a la profundidad de excavación deseada.
f.
Ajuste la velocidad de desplazamiento hacia atrás para obtener la mayor productividad cuando se haya alcanzado la profundidad requerida de la zanja.
g.
Use los controles de dirección de la empuñadura para mantener la dirección de zanjeo.
6. Rearranque de la máquina calada:
a.
Si la cadena de excavación engancha material y cala el motor, coloque las palancas de propulsión y de la cadena de excavación en NEUTRAL y vuelva a arrancar
el motor. Suba ligeramente la pluma de la zanjadora e invierta el movimiento de la cadena de excavación para liberar la obstrucción.
b.
Conecte el mando de la cadena de excavación en AVANCE, baje la pluma de la zanjadora a la profundidad de excavación deseada y reanude el zanjeo.
7. Procedimiento de apagado:
a.
Ponga las palancas de propulsión y de mando de la cadena de excavación en la posición NEUTRAL. Reduzca la velocidad del motor a RALENTÍ, ponga el
interruptor de apagado/encendido en la posición de APAGADO (arranque de retroceso) o gire la llave de contacto a la posición de APAGADO y saque la llave
(arranque eléctrico). Cierre la válvula de corte de combustible, si tiene.
El manual del operador y de la guía de centros de alquiler está disponible en otros idiomas. Póngase en contacto con productsafety@vermeer.com
05/2017
Guía de centros de alquiler
Pasos de operación y prácticas de seguridad
Zanjadoras RTX130 y RTX200 de Vermeer
www.vermeer.com
ADVERTENCIA: No use ni intente usar la máquina hasta que entienda la operación y la seguridad apropiadas de la máquina. Lea el
manual del operador. Lea los letreros de seguridad adheridos a la máquina. Si tiene dudas sobre el contenido o el significado de los
mensajes o la información de seguridad pertinente a la operación de la máquina, consulte al empleado o al técnico del centro de alquiler
para obtener información adicional.
PASOS DE OPERACIÓN
Vea las prácticas de seguridad al dorso
Su máquina podría tener mejoras y características que todavía no se han incluido en este manual.
Vermeer Corporation se reserva el derecho a efectuar cambios en cualquier momento sin previo aviso ni obligación.
© 2017 Vermeer Corporation. Todos los derechos reservados.
1210 Vermeer Rd. East, Pella, IA 50219 USA
para localizar a su distribuidor Vermeer local.
Para ver vídeos sobre
seguridad y otros
recursos, visite
Support/Safety en
www.vermeer.com
Número de pieza 105400EP7 Edición 1.00
