Manuales relacionados para SATO Lt408
Resumen de contenidos para SATO Lt408
- Página 1 Lt408 Guía Rápida...
-

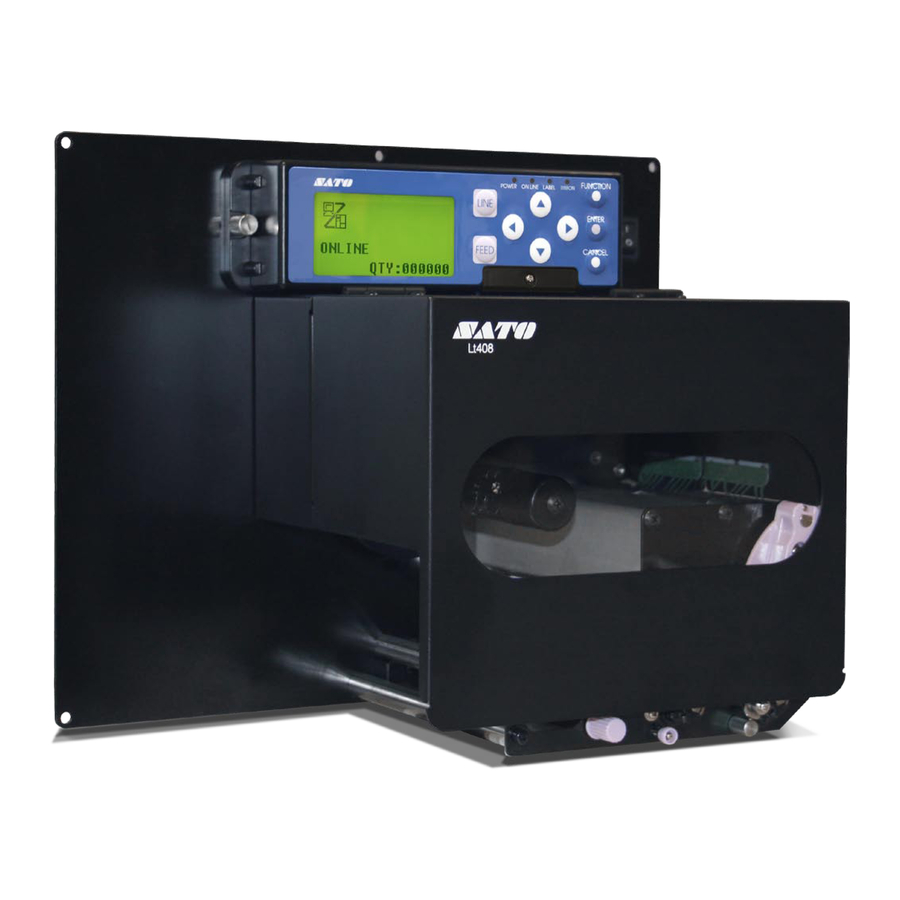

Página 3: Características De La Impresora Lt408
Panel de operaciones y pantalla LCD La impresora Lt408 es fácil de usar y se opera por medio de nueve teclas situadas en el panel de operaciones. Los mensajes de instrucciones mostrados en la pantalla LCD muestran cómo usar la impresora. -
Página 4: Precauciones De Seguridad
Precauciones de seguridad Esta Guía Rápida contiene información importante para la seguridad del usuario. Antes de usar este producto, lea las siguientes precauciones de seguridad para asegurarse de realizar un uso correcto. Descripciones de los pictogramas Los siguientes pictogramas se emplean en esta Guía Rápida y en la propia impresora para velar por la seguridad del usuario y de otras personas, así... - Página 5 : No colocar la impresora junto al fuego, ni exponerla al calor o arrojarla al fuego. : Desenchufar la impresora de la toma de corriente. : Conectar la línea de tierra a la toma de tierra. Advertencia : Colocar la impresora en una superficie lisa y nivelada ●...
- Página 6 : No insertar materiales extraños en la impresora ● No inserte ni deje caer objetos metálicos o inflamables en las aberturas de la impresora (extremo del cable o la toma para la conexión de la interfaz). En caso de que hayan caído materiales extraños en la impresora, deberá...
- Página 7 ● No intente modificar, tensar, anudar, doblar bruscamente o hacer cualquier otro uso inadecuado del cable de alimentación. El uso continuado de un cable de alimentación dañado puede provocar un incendio o descargas eléctricas. : En caso de caída o daño ●...
- Página 8 Precaución : No usar en entornos con un gran nivel de humedad ● No coloque la impresora en entornos en los que esté sujeta a un gran nivel de humedad o condensación. Si se produce condensación, apáguela inmediatamente, deje de usarla y séquela correctamente sin usar ningún dispositivo que emita calor.
- Página 9 ● Al desenchufar el cable de alimentación de la impresora o de una toma de corriente, tire del enchufe para evitar exponer o romper el cable, su sobrecalentamiento o incendio o descargas eléctricas. : Sustitución de fusibles ● Desconecte el cable de alimentación de la toma de corriente antes de sustituir un fusible.
- Página 10 : Falta de uso durante largos periodos de tiempo ● Desconecte el cable de alimentación de la toma de corriente cuando no vaya a usar la impresora durante largos periodos de tiempo. : Mantenimiento y limpieza ● Desconecte el cable de alimentación de la toma de corriente mientras realiza el mantenimiento o limpieza de la impresora.
-
Página 12: Tabla De Contenido
Colocación de etiquetas en rollo.......... 8, 9, 10 ● Colocación de la cinta de carbón........11, 12, 13 ● Ajuste del sensor de desplazamiento ..........14 ● Puesta en marcha de la impresora.......... 15, 16 ● Especificaciones de la impresora Lt408 ........17 ●... -
Página 13: Precauciones De Instalación Y Manipulación
Remítase a las siguientes instrucciones para instalar y manipular la impresora Lt408. Escoja un emplazamiento seguro A la hora de escoger un emplazamiento para la impresora Lt408, deberá tener en cuenta los siguientes aspectos. Coloque la impresora en una superficie lisa y nivelada. - Página 14 Evite el polvo. La acumulación de polvo puede provocar una mala calidad de impresión. Podría provocar un mal funcionamiento pero también acortar la vida de la impresora. Evite la exposición solar directa sobre la impresora. Esta impresora lleva un sensor óptico incorporado. La exposición solar directa puede reducir la sensibilidad del sensor y producir una detección incorrecta de las etiquetas.
-
Página 15: Fuente De Alimentación
Fuente de alimentación La impresora Lt408 requiere 100-240 V de CA. Conecte la impresora a una fuente de electricidad estable. No comparta las tomas de corriente con otros dispositivos como calentadores o refrigeradores que precisen una cantidad apreciable de energía. -
Página 16: Accesorios
Accesorios Asegúrese de que la caja contiene los siguientes elementos. Si le falta algún accesorio, póngase en contacto con su distribuidor más cercano o con el establecimiento en el que compró la impresora. Cable de alimentación Cable de alimentación Guía Rápida Caja Conserve la caja y el material de relleno que protege la impresora. -
Página 17: Nombre De Las Piezas
Nombre de las piezas Interruptor de encendido Panel de operaciones: y apagado (ON/OFF): LCD para visualizar Enciende y apaga mensajes, nueve teclas la impresora. de operación, LED de dos “I” = ON. colores para indicar el estado “O” = OFF. de la impresora Cubierta abierta Conector EXT:... - Página 18 Eje rebobinador de cintas Cabezal térmico Eje de suministro pieza consumible) de la cinta Imprime datos en el papel Rodillo engomado de tracción papel Palanca pieza consumible) de bloqueo Descarga el papel impreso del cabezal Portafusibles: Conector de entrada de CA: Los fusibles se encuentran Conectar el cable de alimentación en su interior.
-
Página 19: Panel De Operaciones
Panel de operaciones Los iconos, instrucciones y mensajes de error se visualizan en formato alfanumérico. Pantalla Indica el estado de la impresora. Muestra los iconos, mensajes POWER: Se ilumina cuando la impresora está ON. de error, instrucciones, etc. ONLINE: Se ilumina cuando puede entablarse comunicación. LABEL: Parpadea al producirse un error en la etiqueta. -
Página 20: Colocación De Etiquetas En Rollo
Colocación de etiquetas en rollo Cubierta abierta Abra la cubierta lateral. Empuje hacia arriba la palanca púrpura de bloqueo Cabezal del cabezal en el sentido térmico de la flecha para abrir el cabezal térmico. Palanca de bloqueo del cabezal Tire de la guía de etiquetas hacia usted. - Página 21 Inserte la etiqueta por debajo de la guía de etiquetas y, a continuación, entre la unidad del sensor de desplazamiento. Asegúrese de que el lado de la etiqueta toca ligeramente el rodillo de guía. Precaución Guía de etiquetas Etiqueta *El cabezal térmico y las zonas colindantes se calientan durante el proceso de impresión.
- Página 22 Ajuste la guía para que entre ligeramente en contacto con el extremo delantero de la etiqueta. Guía de etiquetas Empuje hacia abajo la palanca púrpura de bloqueo del cabezal en la dirección de la flecha para cerrarel cabezal térmico. Palanca de bloqueo del cabezal Cierre la cubierta.
-
Página 23: Colocación De La Cinta De Carbón
Colocación de la cinta de carbón Utilice exclusivamente cintas de carbón SATO. El uso de cintas de carbón distintas de las aprobadas puede dar lugar a una calidad de impresión deficiente o dañar el cabezal de impresión y anular la garantía. - Página 24 Coloque un mandril Mandril de cinta vacío en el de la cinta eje rebobinador de cintas. Desde el eje de suministro Cinta de las cintas, inserte la cinta de carbón bajo el cabezal térmico y en el eje rebobinador de cintas. Adhiera el extremo libre de la cinta de carbón al mandril de la cinta y gírelo un par...
- Página 25 Empuje hacia abajo la palanca púrpura de bloqueo del cabezal en la dirección de la flecha para cerrar el cabezal. Palanca de bloqueo del cabezal Cierre la cubierta. Precaución Al cerrar la cubierta, tenga cuidado de no pillarse los dedos.
-
Página 26: Ajuste Del Sensor De Desplazamiento
Ajuste del sensor de desplazamiento Cubierta abierta Abra la cubierta. Rote la lengüeta del sensor Sensor de desplazamiento de desplazamiento para ajustar la posición de la cubierta (verde) del sensor del espacio entre etiquetas en la abrazadera del sensor de desplazamiento. La posición de lectura del sensor se encuentra en la cubierta del sensor... -
Página 27: Encendido De La Impresora
Encendido de la impresora Enchufe el cable de alimentación y encienda la impresora. Fuente de alimentación Después de instalar la impresora, enchufe el cable de alimentación tal como se indica más abajo. Cable de alimentación y toma de corriente Tal como se muestra en esta imagen, el cable de alimentación incluido tiene tres contactos. -
Página 28: Puesta En Marcha De La Impresora
Puesta en marcha de la impresora (ON) Pulse el interruptor de puesta en marcha en la dirección de [I]. Una vez encendida la impresora, aparecerá el mensaje [ONLINE] en la pantalla LCD. Precaución No manipule el interruptor de encendido ni enchufe o desenchufe el cable de alimentación con las manos húmedas. -
Página 29: Especificaciones De La Impresora Lt408
Especificaciones de la impresora Lt408 Modelo: Lt408 Método de impresión: Transferencia térmica / térmica directa Resolución de impresión: 203 ppp 8 puntos / mm Tamaño de las etiquetas: Máx. 112 mm Ancho (incluido soporte trasero de la etiqueta: 115 mm) Área de impresión:...
