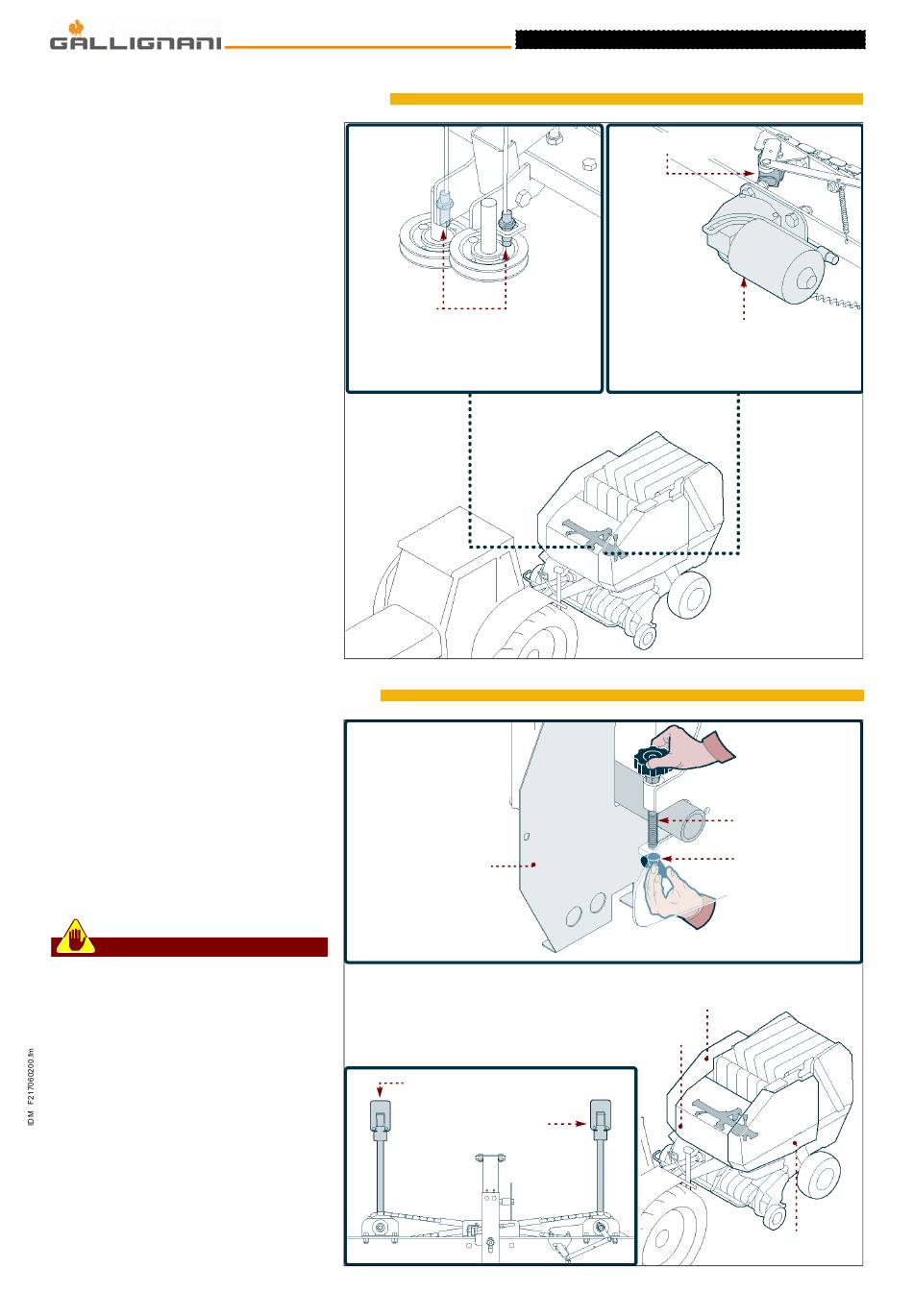

DISPOSITIVOS ELÉCTRICOS
–
Motor eléctrico (A): transmite el
movimiento a los brazos guíahilo.
–
Potenciómetro (B): detecta la po-
sición de los brazos guíahilo.
–
Sensor (C): detecta la rotación de
la polea para determinar la canti-
dad de hilo enrollado en la paca.
+
INTRODUCCIÓN DEL HILO
Proceder tal como se indica a conti-
nuación:
Generalmente esta operación se
realiza sólo al tener que poner la má-
quina en funcionamiento por primera
vez. Para evitar repetir la operación
se aconseja abastecer las bobinas
antes del agotamiento total de las
mismas.
Cautela
Comprobar que la toma de fuerza
del tractor no esté activada.
1 -Detener el tractor, poner el freno
de estacionamiento y desactivar
la llave desde el tablero de instru-
mentos.
2 -Abrir las protecciones (A-B-C).
3 -Destornillar la tuerca (G), extraer
el perno (H) y abrir la caja de hilo
(L).
4 -Situar los brazos guíahilo (D1-
D2) en sentido paralelo (véase
"Sistema de mando electrónico").
Español
1
Sensor (C)
1
Caja de hilo (L)
Brazo guíahilo (D1)
Brazo guíahilo (D2)
- 72 -
Rotoempacadora GAV6 FARMER
Rotoempacadora GAV6
Grupo atador de hilo (electrónico)
Potenciómetro (B)
Motor eléctrico (A)
Perno (H)
Tuerca (G)
Protección (C)
Protección (B)
Protección (A)
