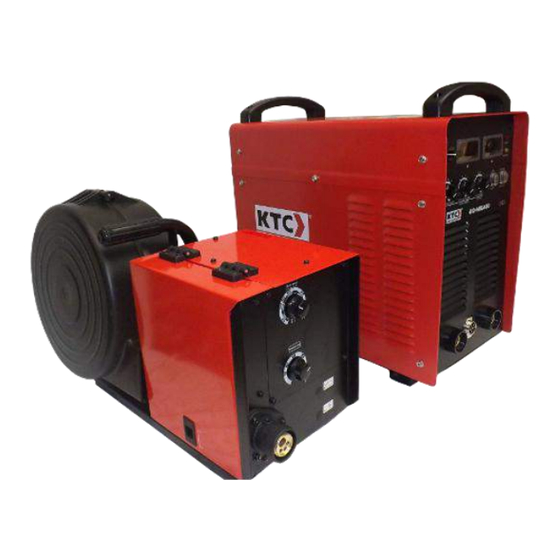

- Página 1 EQUIPO SOLDADOR 410-MIG400 Nota: Las especificaciones contenidas en este manual pueden cambiar sin previo aviso.
- Página 2 Lea el manual cuidadosamente para familiarizarse con los beneficios del equipo. El manual contiene recomendaciones y guías sobre la instalación, periodo de prueba, operación y mantenimiento del “Equipo Soldador 410-MIG400”, para ayudarlo a minimizar los problemas operacionales, y que de esta forma el producto pueda funcionar sin problemas.
-
Página 3: Tabla De Contenido
Equipo Profesional 410-MIG400 INDICE 1. REGLAS DE SEGURIDAD ....................3 2. ESPECIFICACIONES TÉCNICAS ..................6 3. IDENTIFICACIÓN DEL EQUIPO..................7 3.1 Observaciones Generales ..................7 3.2 Principio Funcional ....................7 3.3 Características de salida ..................8 3.4 Ciclo de trabajo ......................8 3.5 Aplicaciones ...................... -
Página 4: Reglas De Seguridad
Equipo Profesional 410-MIG400 8. ALMACENAMIENTO ..................... 41 8.1 Recomendaciones ....................41 9. SOLUCIÓN DE PROBLEMAS ..................42 10. EXPLOSIONADO Y LISTA DE PARTES ..............44 10.1 Equipo ........................44 11. GARANTÍAS ........................46 1. REGLAS DE SEGURIDAD Este manual contiene información la cual es importante que usted conozca y comprenda. - Página 5 Equipo Profesional 410-MIG400 Simbología de Seguridad Tenga en cuenta los posibles riesgos que tiene el uso del equipo. Para ello tenga en cuenta las advertencias y su simbología. Advertencia por elemento o Este equipo soldador situación inflamable y/o altamente inflamable al ser usado...
- Página 6 Equipo Profesional 410-MIG400 Advertencia por caída proceso soldar debe realizarse evitando el riesgo de caída, evite usar el equipo en espacios confinados. Reglas Generales Peligro Asegúrese que todas las personas que trabajen con el equipo comprendan el contenido de este manual.
-
Página 7: Especificaciones Técnicas
Equipo Profesional 410-MIG400 Todo personal que trabaje el equipo debe conocer el funcionamiento del proceso de soldadura, normas de seguridad relevantes, técnicas y normativas de soldadura. 2. ESPECIFICACIONES TÉCNICAS... -
Página 8: Identificación Del Equipo
Equipo Profesional 410-MIG400 3. IDENTIFICACIÓN DEL EQUIPO. 3.1 Observaciones Generales Este equipo aplica tecnología de inversora de interruptor suave IGBT; la fuente de poder cuenta con voltaje estable contra la fluctuación de la red eléctrica y el cambio de longitud del arco. El sistema de control interno logra un control preciso de proceso de soldadura para garantizar resultados de soldadura óptimos. -
Página 9: Características De Salida
Equipo Profesional 410-MIG400 3.3 Características de salida Modo CC: Corriente constante. Modo CV: Voltaje Constante. 3.4 Ciclo de trabajo El ciclo de trabajo es el porcentaje en 10 minutos que una máquina puede soldar a la carga nominal sin sobrecalentamiento. Si se sobrecalienta, el termostato se abrirá, la salida se detendrá. -
Página 10: Componentes Del Sistema
Equipo Profesional 410-MIG400 • Industria de componentes de vehículos. • Construcción de plantas químicas. • Calderas y recipientes a presión. • Manufactura de barcos. • Construcción de planta de energía. • Fabricación de vehículos. • Industria de maquinaria. • Otros. - Página 11 Equipo Profesional 410-MIG400 • Antorcha de soldadura CO /MAG. • Regulador gas. • Alimentador de alambre. • Cable soldadura. • Cable control. •Alambre de soldadura. Soldadura TIG • Equipo Soldador. • Cable tierra. • Antorcha de soldadura TIG (con válvula de gas).
-
Página 12: Panel De Control
Equipo Profesional 410-MIG400 3.7 Panel de Control 1 - Pantalla de corriente de soldadura. • Para los procesos CO /MAG, FCAW; cuando hay carga la velocidad de alimentación relativa (0 ~ 100) es mostrada. • Para los procesos TIG, Electrodo y Perforación; cuando hay carga en la pantalla es mostrada el valor de la corriente de soldadura. - Página 13 Equipo Profesional 410-MIG400 4 - Indicador protección sobrecalentamiento. Durante el proceso de soldadura el indicador esta apagado. La luz se enciende cuando el equipo presenta sobrecalentamiento y el equipo automáticamente para de soldar. Una vez el equipo se enfríe la luz se apagará y todo sera normal nuevamente.
- Página 14 Equipo Profesional 410-MIG400 10 - Perilla de ajuste de inductancia / fuerza del arco eléctrico. • Procesos CO /MAG, FCAW: Es usada para cambiar la estabilidad de la soldadura, penetración y salpicadura. Cuando reduce la inductancia habrá un arco rígido y estable, una penetración más pequeña y más salpicaduras. Cuando aumenta la inductancia habrá...
-
Página 15: Panel Posterior
Equipo Profesional 410-MIG400 3.8 Panel Posterior 14 - Placa. 15 - Fuente de alimentación para calentador de gas. Se usa para conectar con la bobina del calentador del regulador de gas. 16 - Cubierta del ventilador. 17 - Cable de alimentación eléctrica. -
Página 16: Conexiones
Equipo Profesional 410-MIG400 3.9 Conexiones 3.10 Toma de Corriente La clavija de salida de esta fuente de alimentación tiene dos tipos: uno es de tipo plug-in de ajuste rápido, otro es de tipo de compresión. Asegúrese de que el enchufe coincida con su toma de corriente. -
Página 17: Alimentador Del Alambre
Equipo Profesional 410-MIG400 3.11 Alimentador del alambre T - Conector de la antorcha. A - Perilla control de la corriente de soldadura. Cuando está en modo de espera, se usa para pre-establecer la velocidad de alimentación del alambre (0-100). Durante la soldadura, se usa para ajustar la corriente de soldadura real. -
Página 18: Sistema De Refrigeración
Equipo Profesional 410-MIG400 3.12 Sistema de Refrigeración Hay 2 tipos de sistemas de refrigeración por agua. • Integrado: El sistema esta integrado al equipo soldador, la unidad de refrigeración recibe alimentación del equipo soldador. Tan pronto como el interruptor de red del equipo cambie a la posición ON, la unidad de refrigeración estará... -
Página 19: Instalación
Equipo Profesional 410-MIG400 4. INSTALACIÓN 4.1 Desempaque y ensamble Advertencia - No intente levantar o mover el equipo sin emplear dispositivos de elevación adecuados. - No permanecer debajo de cargas suspendidas. 4.1.1 Con mucho cuidado abra la caja por los lados, luego quite cualquier herramienta o accesorios de la caja. - Página 20 Equipo Profesional 410-MIG400 - Siempre use el equipo en lugares ventilados. Evite áreas cerradas como garajes, sótanos, etc con alta presencia de humedad y/o polvo. - Siempre evite que los gases entren a lugares confinados por medio de ventanas, puertas, conductos de ventilación u otras aberturas.
-
Página 21: Antes De Usar
Equipo Profesional 410-MIG400 5. ANTES DE USAR Advertencia - No encienda ningún tipo de cigarrillo o fósforo cerca del equipo. - Mantenga el equipo lejos de chispas, llamas, calor y otras posibles fuentes de ignición. - No use el equipo en piezas que posean líquidos inflamables en su interior. - Página 22 Equipo Profesional 410-MIG400 - Verifique el estado de las terminales eléctrica y siempre manténgalas limpias. - Nunca toque los componentes eléctricos vivos cuando el equipo este conectado a la fuente de energía eléctrica. - No coloque ningún elemento encima del equipo.
-
Página 23: Consideraciones Antes De Soldar
Equipo Profesional 410-MIG400 5.1 Consideraciones antes de soldar A partir de las condiciones de las piezas para soldar, considere las siguientes características antes de realizar el proceso de soldadura. 5.1.1 Considere la posición para soldar, existen 3 tipos de posiciones para soldar, plana, horizontal y vertical. -
Página 24: Instalación Del Regulador Gas
Equipo Profesional 410-MIG400 5.1.10 Si desea usar el equipo con soldadura manual por arco recuerde seleccionar el electrodo correcto como material de aporte. 5.1.11 Recuerde que el material de aporte normalmente debe tener menor punto de fusión que el material base. -
Página 25: Conexión De La Antorcha De Soldadura
Equipo Profesional 410-MIG400 5.5 Conexión de la antorcha de soldadura Para garantizar una soldadura normal, asegúrese de que el diámetro del cable, la punta de contacto, el soplete de soldadura y el tubo de alambre de soldadura coincidan entre sí. -
Página 26: Montaje De La Antorcha De Soldadura Al Alimentador De Alambre
Equipo Profesional 410-MIG400 5.7 Montaje de la antorcha de soldadura al alimentador de alambre 5.7.1 Posicione el interruptor principal en la posición de apagado “OFF”. 5.7.2. Compruebe si la antorcha está bien acoplada. Inserte la antorcha en el conector del alimentador de alambre con la antorcha. -
Página 27: Tipos De Alimentadores De Alambre
Equipo Profesional 410-MIG400 Tipos de rodillos alimentadores de alambre: • Tipo 1 para cable rígido, como alambre de acero al carbono, alambre de acero inoxidable. • Tipo 2 para cables blandos, como alambre de aluminio y aleaciones AL, alambre de cobre y alambre de aleación de cobre. - Página 28 Equipo Profesional 410-MIG400 1. Coloque el interruptor de encendido en la posición de apagado "OFF. 2. Abra el panel lateral del alimentador de alambre. 3. Empuje hacia abajo la manija de presión. 4. Levante el dispositivo de presión. 5. Con un destornillador quite el tornillo que fija el rodillo de presión de alambre o el rodillo de alimentación de alambre.
- Página 29 Equipo Profesional 410-MIG400 4. Con un destornillador y una llave quite el tornillo que fija el rodillo de presión de alambre o el rodillo de alimentación de alambre. 5. Reemplace el rodillo de presión de alambre o el rodillo de alimentación de alambre y ponga el rodillo adecuado.
-
Página 30: Instalación De Carrete De Alambre
Equipo Profesional 410-MIG400 Nota: Demasiada presión causará que el alambre se triture, se dañe el recubrimiento del cable y se desgaste rápidamente los rodillos de alimentación de alambre y aumente la resistencia de alimentación del alambre. El siguiente diagrama muestra el indicador de presión adecuado según el diámetro del alambre y el tipo de rodillo. - Página 31 Equipo Profesional 410-MIG400 5.10.1 Tipo 1 - Alimentador de alambre cerrado. 1. Desconecte la fuente de energía. 2. Abra la cubierta del carrete de alambre. 3. Desatornille la cubierta del extremo del eje. 4. Fije el carrete de alambre en el eje y asegúrese de la dirección correcta.
-
Página 32: Operación Del Equipo
Equipo Profesional 410-MIG400 4.10.1 Tipo 2 - Alimentador de alambre abierto. 1. Desconecte la fuente de energía. 2. Coloque el pin se seguridad en el carrete de alambre horizontalmente. 3. Instale el carrete de alambre en el eje del carrete de alambre y asegúrese de la dirección correcta. -
Página 33: Alimentador Del Alambre
Equipo Profesional 410-MIG400 6.1 Alimentador del alambre 6.1.1 Tipo 1 - Alimentador del alambre cerrado. 1. Desconecte la fuente de alimentación. 2. Tire hacia abajo la manija de presión. 3. Levante el dispositivo de prensión. 4. Abra la tapa del carrete de alambre. - Página 34 Equipo Profesional 410-MIG400 10. Ajuste la fuerza de presión. 11. Estire la antorcha de soldadura y saque la boquilla y la punta de contacto. 12. Encienda la equipo. 13. Presione el “pulsador de alimentación” hasta que el cable salga de la antorcha, ajuste la fuerza de frenado.
- Página 35 Equipo Profesional 410-MIG400 3. Levante el dispositivo de presión. 4. Extraiga el cable de soldadura del orificio fijo del carrete de alambre y sostenga la pieza a unos 20 cm del extremo del cable y corte. 5. Estire la parte frontal de 15 cm del cable.
- Página 36 Equipo Profesional 410-MIG400 6.1.3 Tipo 3 - Alimentador de alambre abierto de doble manejo. 1. Desconecte la fuente de alimentación. 2. Levante el mango de presión; 3. Levante el dispositivo de presión; 4. Extraiga el cable de soldadura del orificio fijo del carrete de alambre y sostenga la pieza a unos 20 cm del extremo del cable y corte.
-
Página 37: Soldadura Co /Mag - Tig
Equipo Profesional 410-MIG400 6.2 Soldadura CO /MAG - TIG • Preparación 6.2.1. Desconecte el interruptor de red. 6.2.2. Retire el cable del alimentador de alambre. 6.2.3. Conecte un extremo del cable de tierra a los terminales de salida (+). 6.2.4. Conecte el otro extremo del cable de tierra con la pieza de trabajo. -
Página 38: Proceso Perforación
Equipo Profesional 410-MIG400 • Dejar de soldar 6.2.13. Levante la antorcha para romper el arco. 6.2.14. Después de terminar la soldadura, el gas de protección seguirá funcionando durante el tiempo posterior al gas, y finalmente cerrará la válvula de gas. -
Página 39: Operación Soldadura Por Electrodo
Equipo Profesional 410-MIG400 Nota: Se requiere para el proceso de soldadura diferentes tipos de gas dependiendo del material base para soldar y la técnica a usar. 6.4 Operación soldadura por electrodo 6.4.1 Seleccione el método de soldadura a usar en el panel de control. Recuerde realizar el cambio de polaridad. -
Página 40: Mantenimiento
Equipo Profesional 410-MIG400 7. MANTENIMIENTO Advertencia Las tareas de mantenimiento deben ser realizadas por personal capacitado y siempre usando los elementos de protección adecuados. Realizar las tareas de mantenimiento de acuerdo con los tiempos descritos en el manual Reemplazar las piezas defectuosas inmediatamente. -
Página 41: Recomendaciones Generales
Equipo Profesional 410-MIG400 El personal encargado de la operación y el mantenimiento debe haber leído y entendido el manual o haber demostrado poseer la cualificación para este trabajo mediante formación/instrucción. Sin la cualificación necesaria nadie puede trabajar en el equipo, ni siquiera durante un breve periodo. El personal de operación no debe encontrarse bajo los efectos de drogas, medicamentos o... -
Página 42: Mantenimiento Del Equipo
Equipo Profesional 410-MIG400 7.2 Mantenimiento del equipo. 7.2.1 Mantenimiento diario: • Elimine la mugre y los materiales extraños para mantener el equipo limpio. • Revise estado de conectores eléctricos. 7.2.2 Mantenimiento cada 6 meses. • Desmonte los paneles laterales de la máquina y limpie la máquina con aire comprimido limpio y de baja presión por un técnico profesional, no menos de dos... -
Página 43: Solución De Problemas
Equipo Profesional 410-MIG400 9. SOLUCIÓN DE PROBLEMAS Problema Causa Solución 1. Daño del potenciometro. 1. Cambiar potenciometro. El motor de alimentación de 2. Boquilla bloqueada. 2. Cambiar boquilla. alambre no funciona. 3. Rollo de alimentación suelto. 3. Ajustar tornilleria. 1. Switch dañado. - Página 44 Equipo Profesional 410-MIG400 1. El cable de control del alimentador de alambre está roto. 2. Compruebe que la placa de control 1. Reconecte. No se puede ajustar el valor de principal está dañada o no. 2. Verifique / reemplace. la corriente de soldadura 3.
-
Página 45: Explosionado Y Lista De Partes
Equipo Profesional 410-MIG400 10. EXPLOSIONADO Y LISTA DE PARTES 10.1 Equipo... - Página 46 Equipo Profesional 410-MIG400...
-
Página 47: Garantías
Para el Estado Colombiano, el presente manual tiene como sustento legal el estatuto del consumidor, ley 1480 de 2011 expedido por la Superintendencia de Industria y Comercio. KTC GROUP y GPM son marcas registradas y de propiedad de TARSON Y CIA S.A. - Página 48 Para Colombia, Tarson y Cia podrá tener centros de servicio autorizados. Aplica para productos que cuenten con garantía especifica. Los demás productos les aplicará la garantía general ofrecida por las marcas KTC – GPM. No aplica cuando la mercancía ha sido indebidamente almacenada o manipulada por el distribuidor (humedad, intemperie, etc), o aquella mercancía a la cual una vez incorporados los fluidos o consumibles para su operación desde el...
- Página 49 Equipo Profesional 410-MIG400 4. Cuando los daños sean causados por usos inadecuados o diferentes al indicado para el producto en su manual de uso o instalación. 5. Cuando los daños sean producidos por golpes, o manipulación inadecuada del producto. 6. Cuando los daños sean consecuencia de instalaciones inadecuadas del producto.
- Página 50 Cordialmente, TARSON Y CIA S.A. Representante Legal Los productos KTC Group – GPM propenderán cumplir con la normatividad de cada Estado en donde se encuentren presentes, en relación a los temas de garantías y consumidor.
