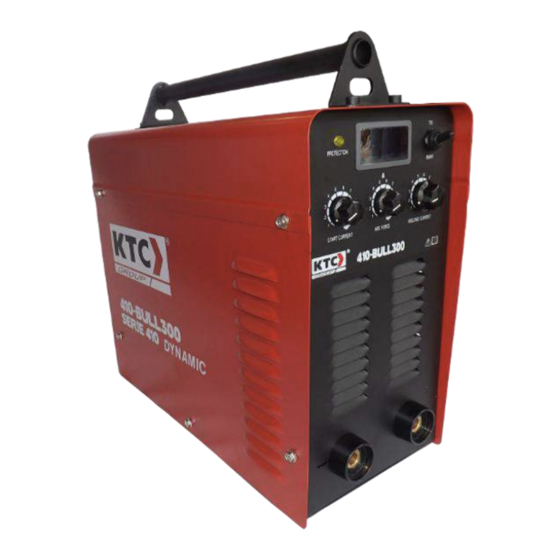

- Página 1 EQUIPO SOLDADOR 410-BULL300 Nota: Las especificaciones contenidas en este manual pueden cambiar sin previo aviso.
- Página 2 Lea el manual cuidadosamente para familiarizarse con los beneficios del equipo. El manual contiene recomendaciones y guías sobre la instalación, periodo de prueba, operación y mantenimiento del “Equipo Soldador 410-BULL300”, para ayudarlo a minimizar los problemas operacionales, y que de esta forma el producto pueda funcionar sin problemas.
-
Página 3: Tabla De Contenido
Equipo Profesional 410-BULL300 INDICE 1. REGLAS DE SEGURIDAD.........................3 2. ESPECIFICACIONES TÉCNICAS....................6 3. IDENTIFICACIÓN DEL EQUIPO....................7 3.1 Observaciones Generales....................7 3.2 Principio Funcional......................7 3.3 Características de Salida....................8 3.4 Ciclo de Trabajo........................8 3.5 Aplicaciones......................... 9 3.6 Componentes del Sistema...................10 3.7 Panel Frontal........................11 3.8 Panel Posterior........................13... -
Página 4: Reglas De Seguridad
Equipo Profesional 410-BULL300 1. REGLAS DE SEGURIDAD Este manual contiene información la cual es importante que usted conozca y comprenda. Esta información es para su seguridad y para prevenir daños en el equipo. Simbología del nivel de riesgo y recomendación. - Página 5 Equipo Profesional 410-BULL300 Advertencia por exposición a El gas y/o humo del proceso de gases nocivos y/o venenosos. soldadura puede generar nauseas, mareo e incluso la muerte. Advertencia por situaciones El equipo usa corriente eléctrica que potencialmente pueden que puede ocasionar descarga generar descarga eléctrica.
- Página 6 Equipo Profesional 410-BULL300 Reglas Generales Peligro Asegúrese que todas las personas que trabajen con el equipo comprendan el contenido de este manual. Cumpla todas las condiciones de seguridad antes, durante y después de la operación con el equipo. Advertencia Durante la operación y mantenimiento del equipo se debe usar los elementos de protección personal.
-
Página 7: Especificaciones Técnicas
Equipo Profesional 410-BULL300 2. ESPECIFICACIONES TÉCNICAS... -
Página 8: Identificación Del Equipo
Equipo Profesional 410-BULL300 3. IDENTIFICACIÓN DEL EQUIPO 3.1 Observaciones Generales Esta máquina de soldadura DC presenta un arco de alta eficiencia y ahorro de energía. Algunas características y beneficios son: • Alto ciclo de trabajo. Pequeño y ligero. • La corriente de soldadura puede ajustarse en un rango muy amplio. -
Página 9: Características De Salida
Equipo Profesional 410-BULL300 3.3 Características de Salida 3.4 Ciclo de Trabajo El ciclo de trabajo es el porcentaje en 10 minutos que una máquina puede soldar a la carga nominal sin sobrecalentamiento. Si se sobrecalienta, el termostato se abrirá, la salida se detendrá. Espere quince minutos para que la máquina se enfríe. -
Página 10: Aplicaciones
Equipo Profesional 410-BULL300 Nota: Exceder el ciclo de trabajo puede dañar el equipo y anulará la garantía. 3.5 Aplicaciones No solo se usa en acero al carbono y soldadura de acero de baja aleación, sino que también se usa en acero inoxidable, acero de alta aleación, cobre, plata, molibdeno y soldadura de titanio. -
Página 11: Componentes Del Sistema
Equipo Profesional 410-BULL300 3.6 Componentes del Sistema Los equipos básicos según el proceso a realizar. (Algunos componentes no están incluidos). Soldadura SMAW • Equipo Soldador. • Cable tierra. • Porta-electrodo. • Electrodo. Soldadura TIG Simple • Equipo Soldador. • Cable tierra. -
Página 12: Panel Frontal
Equipo Profesional 410-BULL300 3.7 Panel Frontal 1 - Pantalla corriente. Esta pantalla muestra el valor de corriente actual, el valor mínimo es 20A. 2 - Indicador de protección. equipo soldador detendrá automáticamente cuando exista sobrecalentamiento, el indicador se encenderá. 3 - Indicador de fase predeterminado. - Página 13 Equipo Profesional 410-BULL300 Antes del arco de arranque, la pieza de trabajo está en estado frío, aumenta la corriente de inicio del arco para mejorar la entrada de calor, lo que facilita el inicio del arco. 5 - Perilla regulación “corriente fuerza del arco”.
-
Página 14: Panel Posterior
Equipo Profesional 410-BULL300 3.8 Panel Posterior 1 - Placa de identificación. 2 - Cable entrada de energía. Es un cable de 4 pines. El cable de color mixto debe estar firmemente conectado a tierra, los cables restantes se conectan a la fuente de alimentación trifásica correspondiente. -
Página 15: Conexiones
Equipo Profesional 410-BULL300 3.9 Conexiones La conexión de salida de esta fuente de alimentación tiene dos tipos: uno es de tipo plug-in rápido, otro es de tipo de compresión. Asegúrese de que el enchufe coincida con su toma de corriente. -
Página 16: Instalación
Equipo Profesional 410-BULL300 4. INSTALACIÓN 4.1 Desempaque y Ensamble Advertencia - No intente levantar o mover el equipo sin emplear dispositivos de elevación adecuados. - No permanecer debajo de cargas suspendidas. 4.1.1 Con mucho cuidado abra la caja por los lados, luego quite cualquier herramienta o accesorios de la caja. - Página 17 Equipo Profesional 410-BULL300 - Siempre use el equipo en lugares ventilados. Evite áreas cerradas como garajes, sótanos, etc con alta presencia de humedad y/o polvo. - Siempre evite que los gases entren a lugares confinados por medio de ventanas, puertas, conductos de ventilación u otras aberturas.
-
Página 18: Antes De Usar
Equipo Profesional 410-BULL300 5. ANTES DE USAR Advertencia - No encienda ningún tipo de cigarrillo o fósforo cerca del equipo. - Mantenga el equipo lejos de chispas, llamas, calor y otras posibles fuentes de ignición. - No use el equipo en piezas que posean líquidos inflamables en su interior. - Página 19 Equipo Profesional 410-BULL300 - No use el equipo si se encuentra fatigado o bajos las influencias de alcohol o drogas. - No permita que los cables le puedan ocasionar caída cuando realice el trabajo de soldadura. - Verifique el estado de las terminales eléctrica y siempre manténgalas limpias.
-
Página 20: Consideraciones Antes De Soldar
Equipo Profesional 410-BULL300 - Nunca toque el material sin guantes de protección térmica, 5.1 Consideraciones Antes de Soldar A partir de las condiciones de las piezas para soldar, considere las siguientes características antes de realizar el proceso de soldadura. 5.1.1 Considere la posición para soldar, existen 3 tipos de posiciones para soldar, plana, horizontal y vertical. -
Página 21: Operación Del Equipo
Equipo Profesional 410-BULL300 5.1.8 Recuerde que puede realizar una soldadura por puntos o por uno o varios cordones uniformes. 5.1.9 Si desea usar el equipo con soldadura manual por arco recuerde seleccionar el electrodo correcto como material de aporte. 5.1.10 Recuerde que el material de aporte normalmente debe tener menor punto de fusión que el material base. -
Página 22: Instalación Y Operación De Soldadura Tig Simple
Equipo Profesional 410-BULL300 de alimentación en la posición de encendido. 6.1.5 Seleccione el proceso MMA. 6.1.6 Seleccione todos los parámetros necesarios con la perilla de selección de parámetros y la perilla de ajuste de los mismos. 6.1.7 Ajuste la corriente de la fuerza del arco y corriente de inicio de acuerdo al tamaño del electrodo. -
Página 23: Apagar El Equipo
Equipo Profesional 410-BULL300 de alimentación en la posición de encendido. 6.2.10 Seleccione el proceso TIG. 6.2.11 Seleccione todos los parámetros necesarios con la perilla de selección de parámetros y la perilla de ajuste de los mismos. 6.2.12 Abra la válvula reductora de presión del regulador de gas. -
Página 24: Mantenimiento
Equipo Profesional 410-BULL300 7. MANTENIMIENTO Advertencia Las tareas de mantenimiento deben ser realizadas por personal capacitado y siempre usando los elementos de protección adecuados. Realizar las tareas de mantenimiento de acuerdo con los tiempos descritos en el manual Reemplazar las piezas defectuosas inmediatamente. -
Página 25: Recomendaciones Generales
Equipo Profesional 410-BULL300 El personal encargado de la operación y el mantenimiento debe haber leído y entendido el manual o haber demostrado poseer la cualificación para este trabajo mediante formación/instrucción. Sin la cualificación necesaria nadie puede trabajar en el equipo, ni siquiera durante un breve periodo. El personal de operación no debe encontrarse bajo los efectos de drogas, medicamentos o... -
Página 26: Mantenimiento Del Equipo
Equipo Profesional 410-BULL300 7.2 Mantenimiento del Equipo. 7.2.1 Mantenimiento diario: • Elimine la mugre y los materiales extraños para mantener el equipo limpio. • Revise estado de conectores eléctricos. 7.2.2 Mantenimiento cada 6 meses. • Desmonte los paneles laterales de la máquina y limpie la máquina con aire comprimido limpio y de baja presión por un técnico profesional, no menos de dos... -
Página 27: Solución De Problemas
Equipo Profesional 410-BULL300 9. SOLUCIÓN DE PROBLEMAS Problema Causa Solución 1. Revise alimentación eléctrica, 1. Falta de fase. 2. Revise si el ventilador, Después de encender el 2. Fusible (2A) del equipo soldador transformador de potencia y placa de equipo no arranca dañado. -
Página 28: Explosionado Y Lista De Partes
Equipo Profesional 410-BULL300 10. EXPLOSIONADO Y LISTA DE PARTES 10.1 Equipo... - Página 29 Equipo Profesional 410-BULL300...
-
Página 30: Garantías
Para el Estado Colombiano, el presente manual tiene como sustento legal el estatuto del consumidor, ley 1480 de 2011 expedido por la Superintendencia de Industria y Comercio. KTC GROUP y GPM son marcas registradas y de propiedad de TARSON Y CIA S.A. - Página 31 Para Colombia, Tarson y Cia podrá tener centros de servicio autorizados. Aplica para productos que cuenten con garantía especifica. Los demás productos les aplicará la garantía general ofrecida por las marcas KTC – GPM. No aplica cuando la mercancía ha sido indebidamente almacenada o manipulada por el distribuidor (humedad, intemperie, etc), o aquella mercancía a la cual una vez incorporados los fluidos o consumibles para su operación desde el...
