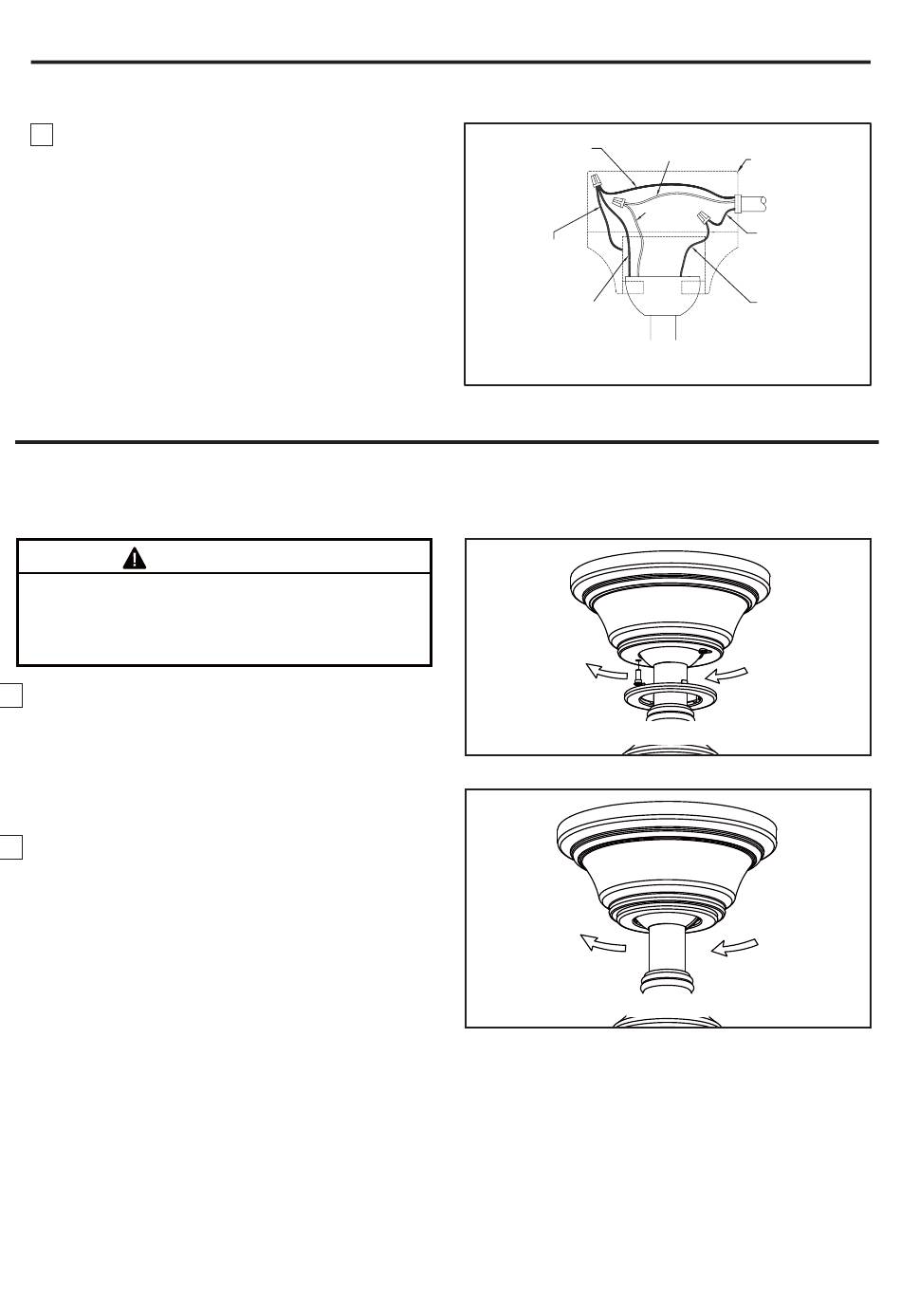

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
3. Una vez realizadas las conexiones, gire los
conductores hacia arriba y, con cuidado, colóquelos
dentro de la caja de salida; con los conductores blancos y
verdes hacia un lado y los conductores negros hacia el
otro. (Figura 4)
NOTA: Este paso se debe realizar luego de completar la
instalación eléctrica necesaria.
ADVERTENCIA
Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos vuelta hacia arriba
y completamente empujarse con cuidado en el cuadro de
juntura y de que no estén aprisio
el techo.
1. Extraiga una de los tornillos de hombro en el soporte
del gancho. Afloje el segundo tornillo de hombro sin
extraiga completamente. Instale la cubierta rotando la
ranura clave en la cubierta sobre el tornillo de hombro
del soporte del gancho. Fije el tornillo de hombro. Instale
adecuadamente y fije el segundo tornillo de hombro que
fue anteriormente guardado. (Figura 1)
2. Coloque y ajuste firmemente la cubierta para el tornillo
de la base sobre los tornillos de reborde de la abrazadera
para colgar mediante el mecanismo de seguro por giro del
chavetero. (Figura 2)
Instalación de la cubierta del capuchón
Conductor verde
(puesta a tierra)
Conductor verde
de la abrazadera
para colgar
(puesta a tierra)
Conductor verde
de la bola
para colgar
(puesta a tierra)
33
Conductor blanco
del suministro
Caja de salida
homologada
Suministro
Conductor
eléctrico
blanco del
ventilador
Conductor negro
del suministro
Conductor negro
del ventilador
Figura 4
Figura 1
Figura 2
