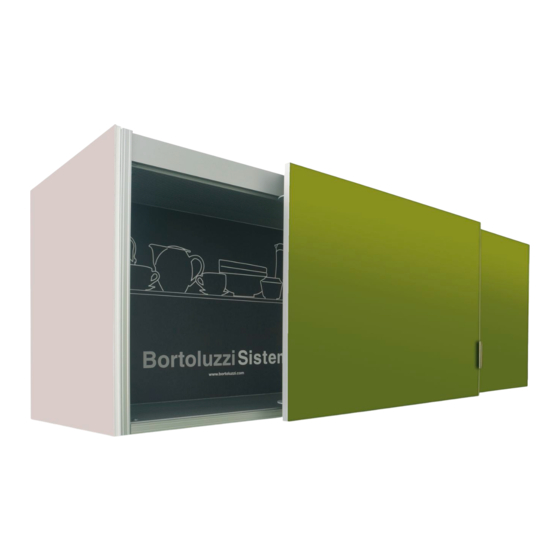

Sistema di scorrimento
complanare a due ante
ammortizzato per madie
- portata 20 kg.
Montaggio
e regolazione
www.bortoluzzi.com
Coplanar two-door
cushioned sliding system
for kitchen cabinets
- capacity 20 kg per door.
Flächenbündiges, gedämpftes
Gleitsystem mit zwei Türen
für Unterschränke
- Tragfähigkeit 20 kg.
Assembly and
adjustments
Montage und
Regulierung
Système coulissant coplanaire
amorti à deux portes pour
meuble bas
- portée 20 kg.
Sistema de deslizamiento
coplanario de dos puertas
amortiguado para aparadores
- capacidad 20 kg.
Montage
et réglage
Montaje
y regulación
Publicidad
Manuales relacionados para Bortoluzzi sliderS20
Resumen de contenidos para Bortoluzzi sliderS20
- Página 1 Sistema de deslizamiento Gleitsystem mit zwei Türen coplanario de dos puertas für Unterschränke amortiguado para aparadores - Tragfähigkeit 20 kg. - capacidad 20 kg. Montaggio Assembly and Montage e regolazione adjustments et réglage Montage und Montaje Regulierung y regulación www.bortoluzzi.com...
- Página 2 2/32 [ITA] INDICE [ENG] INDEX [FRA] INDEX Caratteristiche tecniche ........ 3 Technical features ..........3 Caractéristiques techniques ......3 Contenuto imballi ..........4 Packaging Contents ......... 4 Contenus des emballages ......4 Tipologie di montaggio ........6 Types of assembly ........... 6 Types de montage ..........
- Página 3 3/32 www.bortoluzzi.com [ITA] CARATTERISTICHE TECNICHE [ENG] TECHNICAL FEATURES [FRA] CARACTÉRISTIQUES TECHNIQUES COMPOSIZIONE MECCANISMO FEATURES OF THE MECHANISM COMPOSITION DU MÉCANISME › Profili in alluminio: lega 6060T5, anodizzati › Aluminium profiles: alloy 6060T5, › Profilés en aluminium : alliage 6060T5 anodised silver.
- Página 4 4/32 [ITA] CONTENUTO IMBALLI [ENG] PACKAGING CONTENTS [FRA] CONTENUS DES EMBALLAGES [DEU] VERPACKUNGSINHALT [ESP] RELACIÓN CONTENIDO EMBALAJE x 4 / 6 / 8 (x 2) x 4/6/8 x 2 x 2 x 2 x 2 OPTIONAL OPTIONAL Ø3.5 x 15...
- Página 5 5/32 www.bortoluzzi.com...
- Página 6 6/32 [ITA] TIPOLOGIE DI MONTAGGIO [ENG] TYPES OF ASSEMBLY [FRA] TYPES DE MONTAGE (TIPOLOGIA 4) (TYPE 4) (TYPE 4) [DEU] MONTAGEART [ESP] TIPOS DE MONTAJE (TYP 4) (TIPOLOGÍA 4) TIPOLOGIA 4 Spazio minimo 35 mm per fissaggio e regolazione. Minimum space 35 mm for fastening and adjusting.
- Página 7 7/32 www.bortoluzzi.com [ITA] TIPOLOGIE DI MONTAGGIO [ENG] TYPES OF ASSEMBLY [FRA] TYPES DE MONTAGE (TIPOLOGIA 5) (TYPE 5) (TYPE 5) [DEU] MONTAGEART [ESP] TIPOS DE MONTAJE (TYP 5) (TIPOLOGÍA 5) TIPOLOGIA 5 Spazio minimo 35 mm per fissaggio e regolazione.
- Página 8 8/32 [ITA] TIPOLOGIE DI MONTAGGIO [ENG] TYPES OF ASSEMBLY [FRA] TYPES DE MONTAGE (TIPOLOGIA 6) (TYPE 6) (TYPE 6) [DEU] MONTAGEART [ESP] TIPOS DE MONTAJE (TYP 6) (TIPOLOGÍA 6) TIPOLOGIA 6 Spazio minimo 35 mm per fissaggio e regolazione. Minimum space 35 mm for fastening and adjusting.
- Página 9 9/32 www.bortoluzzi.com [ITA] TIPOLOGIE DI MONTAGGIO [ENG] TYPES OF ASSEMBLY [FRA] TYPES DE MONTAGE (TIPOLOGIA 7) (TYPE 7) (TYPE 7) [DEU] MONTAGEART [ESP] TIPOS DE MONTAJE (TYP 7) (TIPOLOGÍA 7) TIPOLOGIA 7 Spazio minimo 35 mm per fissaggio e regolazione.
- Página 10 10/32 [ITA] TIPOLOGIE DI MONTAGGIO [ENG] TYPES OF ASSEMBLY [FRA] TYPES DE MONTAGE [DEU] MONTAGEART [ESP] TIPOS DE MONTAJE Ø10 Min 3 Ø10 Ø15 Ø15 Ø15 18 mm 18 mm Spazio minimo 35 mm Spazio minimo 35 mm per fissaggio e regolazione. per fissaggio e regolazione.
- Página 11 11/32 www.bortoluzzi.com [ITA] MONTAGGIO DEL MECCANISMO [ENG] ASSEMBLING THE LOWER [FRA] MONTAGE DU MÉCANISME BAS SUR INFERIORE SULLA STRUTTURA MECHANISM ON THE STRUCTURE LA STRUCTURE [DEU] MONTAGE DES UNTEREN [ESP] MONTAJE DEL MECANISMO MECHANISMUS AM KORPUS INFERIOR EN LA ESTRUCTURA...
- Página 12 12/32 [ITA] MONTAGGIO DEL MECCANISMO [ENG] ASSEMBLING THE UPPER [FRA] MONTAGE DU MÉCANISME SUPERIORE SULLA STRUTTURA MECHANISM ON THE STRUCTURE SUPÉRIEUR SUR LA STRUCTURE [DEU] MONTAGE DES OBEREN [ESP] MONTAJE DEL MECANISMO MECHANISMUS AM KORPUS SUPERIOR EN LA ESTRUCTURA...
- Página 13 13/32 www.bortoluzzi.com...
- Página 14 14/32 [ITA] APPLICAZIONE DEL CRICCHETTO [ENG] APPLICATION OF MAGNETIC PUSH [FRA] FIXATION DU LOQUETEAU MAGNETICO (OPTIONAL) (OPTIONAL) MAGNÉTIQUE (OPTIONAL) [DEU] BEFESTIGUNG DES MAGNETISCHES [ESP] APLICACIÓN DEL PULSADOR PUSH (OPTIONAL) MAGNÉTICO (OPTIONAL) click!
- Página 15 15/32 www.bortoluzzi.com...
- Página 16 16/32 [ITA] PREPARAZIONE DELL’ANTA SINISTRA [ENG] PREPARATION OF THE LEFT DOOR [FRA] PRÉPARATION DE LA PORTE GAUCHE [DEU] VORBEREITUNG DES LINKEN TÜRFLÜGELS [ESP] PREPARACIÓN DE LA PUERTA IZQUIERDA OPTIONAL OPTIONAL OPTIONAL esistente [ITA] PREPARAZIONE DELL’ANTA DESTRA [ENG] PREPARATION OF THE RIGHT DOOR [FRA] PRÉPARATION DE LA PORTE DROITE Ripetere la sequenza delle operazioni da Repeat the steps from...
- Página 17 17/32 www.bortoluzzi.com [ITA] MESSA IN BOLLA DEL MOBILE [ENG] UNIT LEVELLING [FRA] MISE À NIVEAU DU MEUBLE [DEU] MÖBEL AUSRICHTEN [ESP] NIVELACIÓN DEL MUEBLE [ITA] MONTAGGIO DELL’ANTA DESTRA [ENG] ASSEMBLY OF THE RIGHT DOOR [FRA] MONTAGE DE LA PORTE DROITE...
- Página 18 18/32 [ITA] MONTAGGIO DELL’ANTA DESTRA [ENG] ASSEMBLY OF THE RIGHT DOOR [FRA] MONTAGE DE LA PORTE DROITE [DEU] MONTAGE DES RECHTEN [ESP] MONTAJE DE LA PUERTA DERECHA TÜRFLÜGELS...
- Página 19 19/32 www.bortoluzzi.com [ITA] MONTAGGIO DELL’ANTA SINISTRA [ENG] ASSEMBLY OF THE LEFT DOOR [FRA] MONTAGE DE LA PORTE GAUCHE Ripetere la sequenza delle operazioni da Repeat the steps from Répéter les étapes des opérations de à [DEU] MONTAGE DES LINKEN [ESP] MONTAJE DE LA PUERTA TÜRFLÜGELS...
- Página 20 20/32 [ITA] REGOLAZIONE DEL PARALLELISMO [ENG] HORIZONTAL ADJUSTMENT AND [FRA] RÉGLAGE DU PARALLÉLISME ET E REGOLAZIONE VERTICALE DELL’ANTA VERTICAL ADJUSTMENT OF THE DOOR RÉGLAGE VERTICAL DE LA PORTE [DEU] PARALLELE AUSRICHTUNG UND [ESP] REGULACIÓN DEL PARALELISMO Y VERTIKALE EINSTELLUNG DER TÜR REGULACIÓN VERTICAL DE LA PUERTA...
- Página 21 21/32 www.bortoluzzi.com [ITA] REGOLAZIONE ORIZZONTALE [ENG] HORIZONTAL ADJUSTMENT OF [FRA] RÉGLAGE HORIZONTAL DE LA DELL’ANTA THE DOOR PORTE [DEU] HORIZONTALE EINSTELLUNG [ESP] REGULACIÓN HORIZONTAL DE LA DER TÜR PUERTA 4 mm 4 mm...
- Página 22 22/32 [ITA] REGOLAZIONE FRONTALE [ENG] FRONT ADJUSTMENT [FRA] RÉGLAGE FRONTAL [DEU] FRONTALE REGULIERUNG [ESP] REGULACIÓN FRONTAL...
- Página 23 23/32 www.bortoluzzi.com 4 mm 3 mm 4 mm 3 mm...
- Página 24 24/32 [ITA] REGOLAZIONE DELL’ELEMENTO [ENG] ADJUSTMENT OF THE STABILISER [FRA] RÉGLAGE DU STABILISATEUR DI STABILITÀ [DEU] EINSTELLUNG DES [ESP] REGULACIÓN DEL ELEMENTO DE STABILISIERUNGSELEMENT ESTABILIDAD...
- Página 25 25/32 www.bortoluzzi.com 4 mm...
- Página 26 26/32 [ITA] REGOLAZIONE DELL’ELEMENTO [ENG] ADJUSTMENT OF THE STABILISER [FRA] RÉGLAGE DU STABILISATEUR DI STABILITÀ [DEU] EINSTELLUNG DES [ESP] REGULACIÓN DEL ELEMENTO DE STABILISIERUNGSELEMENT ESTABILIDAD 4 mm...
- Página 27 27/32 www.bortoluzzi.com [ITA] APPLICAZIONE DEL CARTER [ENG] APPLICATION OF THE BRACKET [FRA] MISE EN PLACE DU CARTER COPRIBRACCETTO COVER CACHE-BRAS [DEU] ANBRINGUNG DER BLENDE FÜR DIE [ESP] APLICACIÓN DE LOS CÁRTERES HALTERUNGEN CUBRE-BRAZOS click!
- Página 28 28/32 4 mm 3 mm 4 mm 3 mm...
- Página 29 29/32 www.bortoluzzi.com NOTE...
- Página 30 30/32 NOTE...
-
