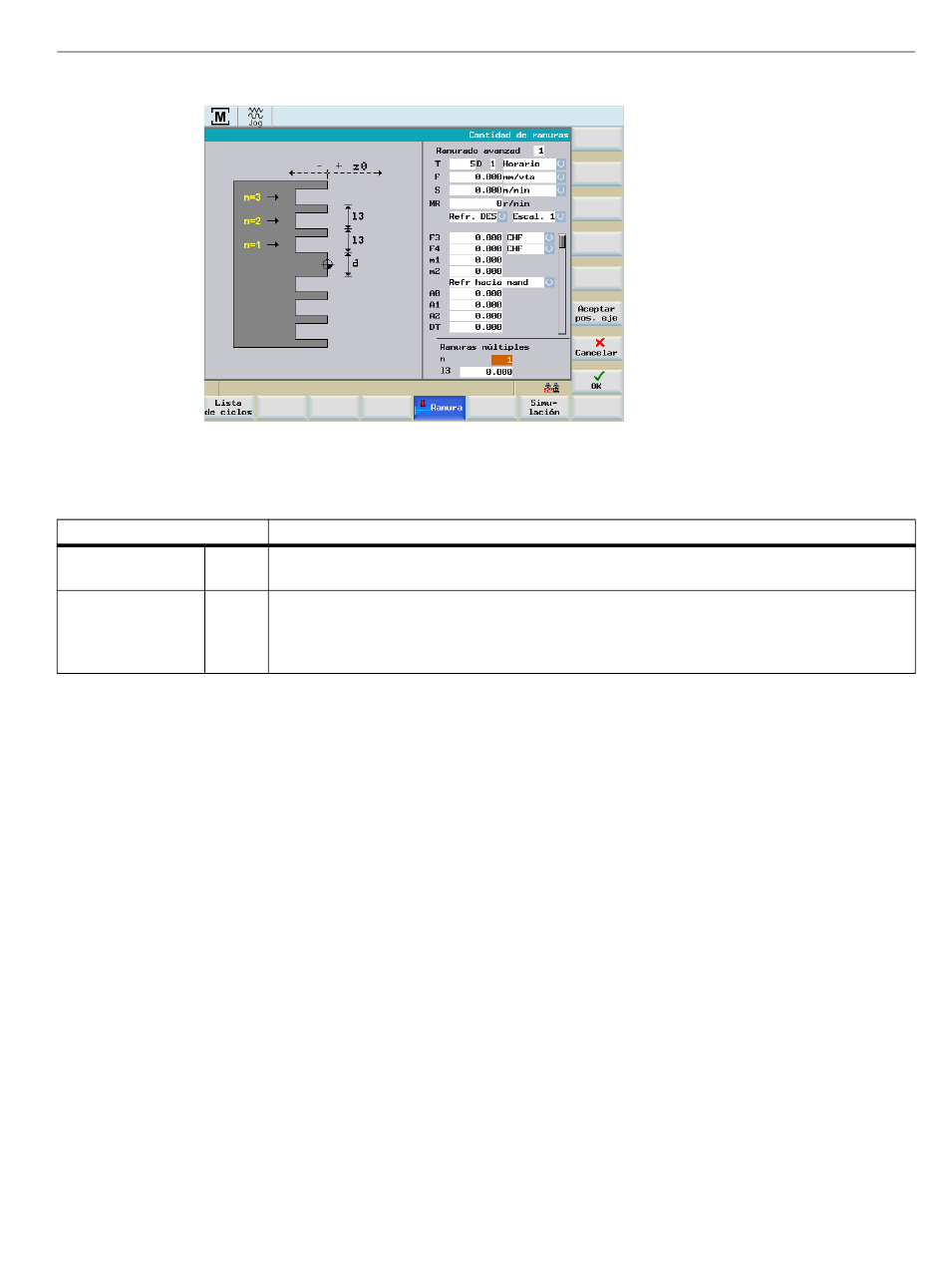

Figura 5-35
Parámetros
Parámetros
Distancia l3
Número n
Ranurado múltiple
La secuencia de mecanizado es la siguiente:
1. Partiendo de la posición actual de los ejes, se realiza la 1ª ranura según lo descrito en
"Ranurado ampliado".
2. A continuación se efectúa el desplazamiento al punto inicial de la siguiente ranura
teniendo en cuenta la distancia de seguridad.
3. Después se realiza nuevamente la operación de ranurado completa (según lo descrito en
"Ranurado ampliado").
4. Posteriormente, se alternan los procesos de ranurado y de decalaje hasta que se hayan
realizado todas las ranuras indicadas en el parámetro "Número n".
5. Tras la última ranura, los ejes vuelven en la diagonal a la posición en la que se
encontraban antes de activar el mecanizado.
Máquina Manual Plus, Torneado
Manual de programación y manejo, 03/2011, 6FC5398-6CP10-2EA0
Ranura frontal
Descripción
Decalaje de ranura: El valor que debe introducirse determina en el mecanizado el decalaje
de varias ranuras del mismo tipo.
Número de las ranuras a mecanizar. La introducción del valor "0" recibe el mismo trato que
la introducción del valor "1": se realiza únicamente una ranura. Si se introduce un valor ">1",
se realizará el número indicado de ranuras. El decalaje necesario es el valor introducido en
el parámetro "Longitud l3".
5.4 Mecanizado manual con ciclos (funciones)
Mecanizado manual
73
