Mecanizado manual
5.4 Mecanizado manual con ciclos (funciones)
Parámetros
Diámetro d2
Ángulo α
Prof. máx. de m1
penetración
Creces para m2
acabado
En cuanto a la posición geométrica, existen las siguientes posibilidades:
Figura 5-58
Figura 5-59
96
Descripción
Diámetro interior del cono que va a realizarse en el eje transversal (posición absoluta del eje
X en el diámetro).
Ángulo del cono a mecanizar.
En función del tipo de acotado, el punto de referencia es d1 o d2.
Aquí debe introducirse la profundidad de corte máx. para el desbaste. El cálculo de la
penetración dentro del ciclo se realiza de forma que la penetración sea lo más uniforme
posible durante toda la operación de desbaste. Este valor representa el máximo posible y,
por ello, no se rebasa.
Creces para acabado en el eje X (m2x)
Creces para acabado en el eje Z (m2z)

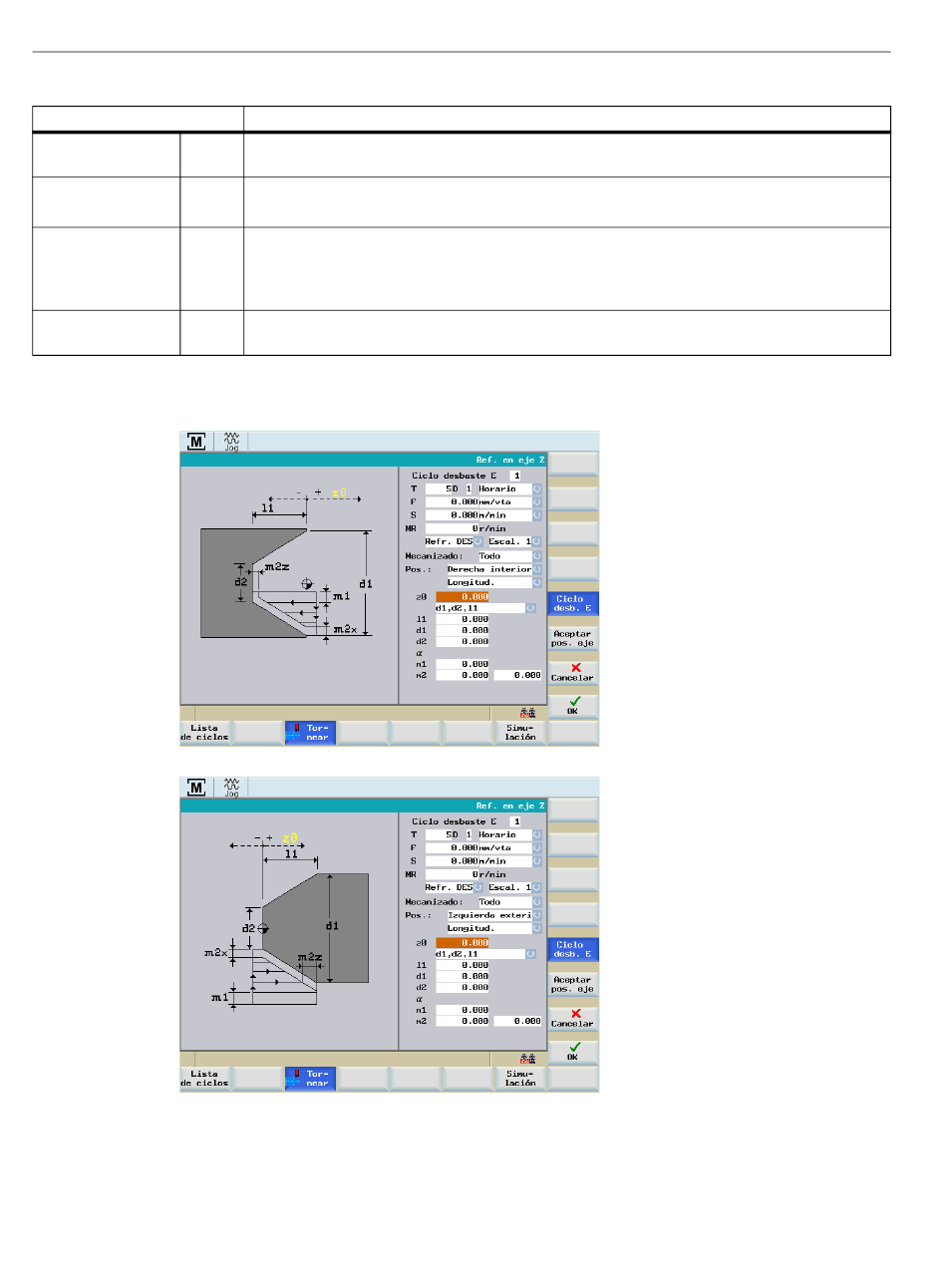

Ciclo desbaste E, posición "Derecha interior"
Ciclo desbaste E, posición "Izquierda exterior"
Manual de programación y manejo, 03/2011, 6FC5398-6CP10-2EA0
Máquina Manual Plus, Torneado
