  • Página 2: Módulo De Salidas Digitales

    ___________________ Módulo de salidas digitales Prólogo DQ 8x230VAC/5A ST ___________________ Guía de la documentación (6ES7522-5HF00-0AB0) ___________________ Descripción del producto SIMATIC ___________________ Conexión S7-1500/ET 200MP Parametrización y ___________________ Módulo de salidas digitales direccionamiento DQ 8x230VAC/5A ST Alarmas y avisos de ___________________ (6ES7522-5HF00-0AB0) diagnóstico...
  • Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 4: Prólogo

    Una nota contiene información importante relativa al producto descrito en la documentación, al manejo de dicho producto o a aquella parte de la documentación a la que debe prestarse especial atención. Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 5 Dichas funciones son un componente importante de un sistema global de seguridad industrial. En consideración de lo anterior, los productos y soluciones de Siemens son objeto de mejoras continuas. Por ello, le recomendamos que se informe periódicamente sobre las...

  • Página 6: Tabla De Contenido

    Datos técnicos ............................22 Croquis acotado ............................ 28 Registros de parámetros ........................30 Parametrización y estructura de los registros de parámetros ..........30 Software de código abierto ........................32 Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 7: Guía De La Documentación

    La documentación se puede descargar gratuitamente de Internet (http://www.automation.siemens.com/mcms/industrial-automation-systems- simatic/en/manual-overview/tech-doc-controllers/Pages/Default.aspx). En la información del producto se documentan los cambios y ampliaciones de los manuales. Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 8: Aplicaciones & Tools

    ● Imágenes de producto, croquis acotados 2D, modelos 3D, esquemas de conexiones, archivos de macros EPLAN ● Manuales, curvas características, instrucciones de uso, certificados ● Datos característicos de productos Encontrará la Cesta de Compra CAx en Internet (http://support.automation.siemens.com/WW/view/es/42455541). Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 9: Descripción Del Producto

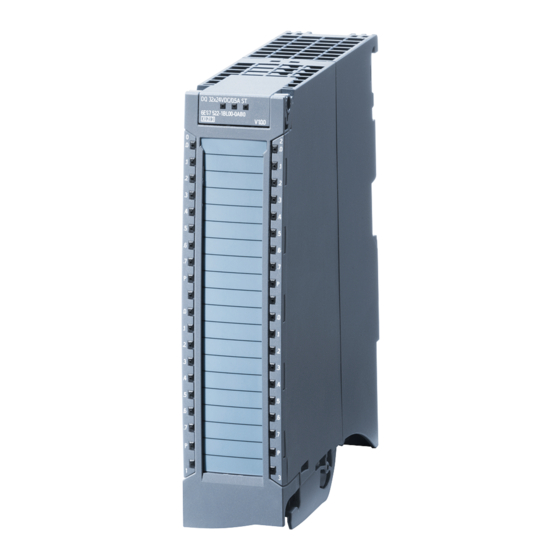

    Descripción del producto Características Referencia 6ES7522-5HF00-0AB0 Vista del módulo Figura 2-1 Vista del módulo DQ 8x230VAC/5A ST Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 10: Accesorios

    El módulo puede configurarse con STEP 7 (TIA Portal) y con un archivo GSD. Accesorios Los siguientes accesorios se suministran con el módulo y también pueden pedirse como repuesto: ● Tiras rotulables ● Conector U ● Puerta frontal universal Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 11 Encontrará más información acerca de los accesorios en los manuales de sistema Sistema de automatización S7-1500 (http://support.automation.siemens.com/WW/view/es/59191792) y Sistema de periferia descentralizada ET 200MP (http://support.automation.siemens.com/WW/view/es/59193214). Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 12: Conexión

    Tenga en cuenta que en este módulo la tensión de alimentación de 24 V DC debe aplicarse siempre en los bornes 19/20 y 39/40. Utilice para ello los puentes suministrados. Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 13: Esquema De Principio Y Asignación De Pines

    La siguiente figura muestra como ejemplo la asignación de pines y la asignación de los canales. ① Interfaz con el bus de fondo Figura 3-1 Esquema de principio y asignación de pines Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 14: Sugerencia: Utilización De Puentes

    3. Utilice los bornes 39 y 40 para conectar en cadena el potencial con el siguiente módulo. Figura 3-2 Utilización de puentes Nota Tenga en cuenta que no debe sobrepasarse la máx. intensidad conducible de 8 A por puente. Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 15: Parametrización Y Direccionamiento

    Falta tensión de ali- • canales canales mentación L+ Reacción a STOP de la CPU Desconectar Sí Canal Canal Desconectar • Mantener • último valor Aplicar valor • sustitutivo 1 Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 16: Área De Direcciones

    (0 = el valor es erróneo). Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 17 Área de direcciones en la configuración como DQ 8x230VAC/5A ST de 8 canales con in- formación de calidad Área de direcciones en la configuración como DQ 8x230VAC/5A ST MSO de 1 x 8 canales Al configurar un módulo de 1 x 8 canales (Shared Output interna del módulo, MSO), los canales 0 a 7 del módulo se copian a varios submódulos.
  • Página 18 La siguiente figura muestra la asignación del área de direcciones para los submódulos 1, 2, 3 y 4 y la información de calidad. Figura 4-2 Área de direcciones en la configuración como DQ 8x230VAC/5A ST S MSO de 1 x 8 canales con información de calidad Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0)

  • Página 19: Alarmas Y Avisos De Diagnóstico

    Indicadores de estado y error Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DQ 8x230VAC/5A ST. Figura 5-1 LED del módulo DQ 8x230VAC/5A ST Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 20: Significado De Los Indicadores Led

    LED PWR Significado Solución Tensión de alimentación L+ demasiado baja o Comprobar la tensión de alimentación L+. nula apagado Hay tensión de alimentación L+ y es correcta. encendido Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 21: Alarmas

    1 = Estado de la señal de salida encendido Alarmas El módulo de salidas digitales DQ 8x230VAC/5A ST admite la alarma de diagnóstico. Alarma de diagnóstico El módulo genera una alarma de diagnóstico con este evento: ● Falta tensión de alimentación L+ Encontrará...

  • Página 22: Datos Técnicos

    Salidas digitales Tipo de salida digital Relé Número de salidas Sumidero Sí Fuente Sí Salidas digitales, parametrizables Sí Protección contra cortocircuitos Ataque de una entrada digital posible Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 23 Poder de corte de los contactos (ver descripción adicional en el manual) con carga inductiva, máx. • (ver descripción adicional en el manual) con carga óhmica, máx. • Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 24 L+ y el bus de fondo 707 V DC (Type Test) Operación descentralizada Arranque optimizado Sí Dimensiones Anchura 35 mm Altura 147 mm Profundidad 129 mm Pesos Peso, aprox. 350 g Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 25: Reducción De Potencia (Derating) De La Corriente Total De Las Salidas (Por Canal)

    ① Montaje horizontal ② Montaje vertical Figura 6-1 Datos sobre la corriente total de las salidas (por canal) Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 26: Datos Sobre El Número De Ciclos De Maniobra

    4,0 A 0,3 millones 2,5 A 0,4 millones 2,0 A 0,5 millones 1,0 A 0,7 millones 0,5 A 1,5 millones 0,2 A 1,7 millones 0,1 A 2,0 millones Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 27 3,0 A 0,2 millones 2,5 A 0,4 millones 2,0 A 0,3 millones 1,0 A 0,7 millones 0,5 A 2,0 millones 0,2 A 3,0 millones 0,1 A 4,0 millones Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 28: Croquis Acotado

    Deben tenerse en cuenta las dimensiones al montar en armarios, salas de equipos, etc. Figura A-1 Croquis acotado del módulo DQ 8x230VAC/5A ST Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 29 Croquis acotado Figura A-2 Croquis acotado del módulo DQ 8x230VAC/5A ST, vista lateral con tapa frontal abierta Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 30: Registros De Parámetros

    0 y 1. Puede obtener información adicional en el manual de producto del módulo de interfaz PROFIBUS DP, capítulo Alarmas en Internet (http://support.automation.siemens.com/WW/view/es/78324181). Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 31: Asignación De Registro Y Canal

    1 a 7, la estructura es idéntica. Los valores en los bytes 0 y 1 son fijos y no deben modificarse. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura B-1 Estructura del registro 64: bytes 0 a 3 Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...

  • Página 32: Software De Código Abierto

    En los "módulos digitales, módulos analógicos, módulos tecnológicos, módulos de comunicación y módulos de potencia de SIMATIC S7-1500, ET 200MP", Copyright Siemens AG, 2013 - 2014 (en adelante, "producto"), se aplica el software de código abierto, ya sea sin modificar o modificado por nosotros, y el software de licencia expuestos más abajo.
  • Página 33 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 34 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 35 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 36 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 37 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 38 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 39 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 40 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 41 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 42 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
  • Página 43 Software de código abierto Módulo de salidas digitales DQ 8x230VAC/5A ST (6ES7522-5HF00-0AB0) Manual de producto, 07/2014, A5E03485592-AC...
