FONESTAR DMX-81 Manual De Instrucciones

FONESTAR DMX-81 Manual De Instrucciones

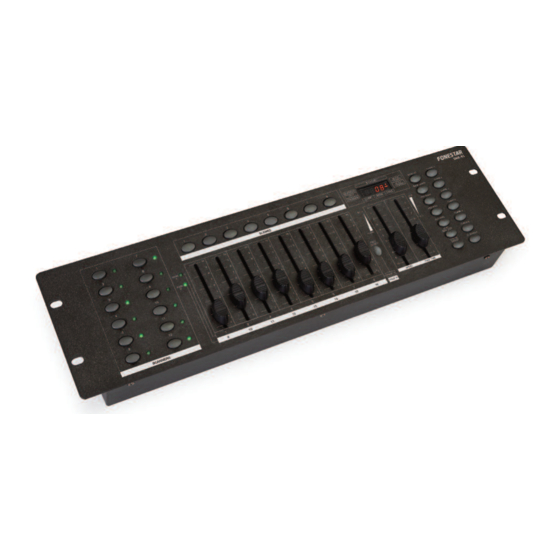

Controladora dmx 512 de 192 canales
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
MX-81
CONTROLADORA DMX 512
DE 192 CANALES
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES

Publicidad

Tabla de contenido
loading

Manuales relacionados para FONESTAR DMX-81

Resumen de contenidos para FONESTAR DMX-81

  • Página 1 MX-81 CONTROLADORA DMX 512 DE 192 CANALES MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES...
  • Página 2 Aprovechamos la oportunidad para agradecerle la compra de este producto. Recomendamos leer el manual antes de encender el aparato y observar las instrucciones que en él se exponen. Conserve el manual para futuras consultas. SEGURIDAD Y MEDIO AMBIENTE SEGURIDAD ELÉCTRICA Compruebe que el voltaje de la toma de corriente donde va a conectar el aparato se corresponde con el voltaje de alimentación del aparato.
  • Página 3 Las características del equipo y el contenido del manual pueden cambiar sin previo aviso. FONESTAR, S.A. no asume ninguna responsabilidad con respecto a un mal uso del aparato o a la información proporcionada en este manual de instrucciones y rechaza específicamente toda responsabilidad implícita de comerciabilidad o adecuación a cualquier uso particular.

  • Página 4: Descripción

    DESCRIPCIÓN Controladora DMX 512 de 192 canales. Permite controlar equipos de iluminación conectados en la misma línea, con 12 accesos de hasta 16 canales. Dispone de 6 memorias chase con 240 escenas programables cada una, repartidas en 30 bancos de memoria de 8 escenas cada uno. Control manual, automático o activación por sonido gracias al micrófono incorporado.
  • Página 5 A.- BANK UP, BANK DOWN: permiten seleccionar entre los 30 bancos disponibles para selección y programación de escenas. B.- PROGRAM: permite activar el modo de programación de escenas. Se iluminará de forma intermitente el indicador PROGRAM en la pantalla. C.- MIDI/ADD: permite añadir las funciones seleccionadas durante el modo de programación. Nota: función de control mediante un dispositivo MIDI externo no disponible.

  • Página 6: Panel Posterior

    El modelo DMX-81 dispone de 6 chases. MODOS DE FUNCIONAMIENTO La controladora DMX-81 puede funcionar en modo manual, en modo automático o en el modo de activación por sonido. Para seleccionar uno de los modos siga las siguientes instrucciones.

  • Página 7: Modo Automático

    MODO AUTOMÁTICO Dentro de este modo puede elegir entre reproducción de escenas, bancos o chases. Se supone que previamente a este paso ha programado alguna escena o chase. Si no es así vaya al punto PROGRAMACIÓN para almacenar alguna escena. REPRODUCIR UNA ESCENA - Seleccione el banco donde está...

  • Página 8: Programación

    PROGRAMACIÓN PROGRAMAR UNA ESCENA - Mantenga pulsado el botón PROGRAM durante tres segundos para acceder al modo de programación. El indicador luminoso PROGRAM parpadeará constantemente. - Seleccione los scanners correspondientes a los aparatos que desee programar. - Ajuste los controles deslizantes de cada canal, según la configuración que desee. Pulse el botón PAGE SELECT si el aparato posee más de 8 canales, para poder programar el valor de los canales 9 a 16 del mismo.

  • Página 9: Copiar Un Banco Completo

    COPIAR UN BANCO COMPLETO - Mantenga pulsado el botón PROGRAM durante tres segundos para acceder al modo de programación. El indicador luminoso PROGRAM parpadeará constantemente. - Seleccione el banco donde están almacenadas las escenas mediante los pulsadores BANK UP y BANK DOWN.
  • Página 10 - Pulse el botón de la escena correspondiente SCENES 1-8 y a continuación pulse el botón MIDI/ADD para almacenar la escena dentro del chase. Todos los indicadores luminosos parpadearán tres veces indicando que la programación se ha realizado adecuadamente. Tenga en cuenta que la escena se almacenará al final de la programación actual del chase.
  • Página 11 RESETEAR EL SISTEMA (BORRAR PROGRAMACIÓN) Función que permite devolver el equipo a los valores de fábrica, eliminando todas las programaciones almacenadas. - Apague la controladora DMX-81. - Presione los botones PROGRAM y BANK DOWN y encienda la controladora mientras mantiene pulsados estos botones.

  • Página 12: Conexión Y Funcionamiento

    órdenes siguiendo el protocolo DMX 512. A estos equipos se les puede asignar una dirección DMX entre 0 y 192 mediante la cual pueden recibir órdenes de la controladora DMX-81. Para asignar a cada aparato una dirección DMX válida, debe consultar el manual de instrucciones del aparato.
  • Página 13 DIRECCIÓN DMX SCANNER 1 SCANNER 2 SCANNER 3 1,5,6 SCANNER 4 SCANNER 5 1,5,7 SCANNER 6 1,6,7 SCANNER 7 1,5,6,7 SCANNER 8 SCANNER 9 1,5,8 SCANNER 10 1,6,8 SCANNER 11 1,5,6,8 SCANNER 12 - Para realizar conexiones de varios aparatos controlados mediante DMX-512, debe interconectarlos utilizando cables XLR con la siguiente configuración.

  • Página 14: Recomendaciones Generales De Seguridad

    - No mueva o manipule los aparatos mientras estén conectados a la red eléctrica y en funcionamiento. - No modifique los elementos luminosos de los aparatos sin supervisión técnica ni con material no garantizado por el proveedor. ESPECIFICACIONES TÉCNICAS DMX-81 CARACTERÍSTICAS Controladora DMX 512 de 192 canales. 12 accesos de hasta 16 canales.

  • Página 15: Garantía

    FONESTAR garantiza la conformidad del producto para el uso al que está destinado durante un periodo de 2 años a partir de la fecha de entrega y se compromete a su reparación o sustitución en los términos que expresa la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de Noviembre.
  • Página 16 - 16 -...
  • Página 17 MX-81 CONTROLADORA DMX 512 DE 192 CANAIS MANUAL DE INSTRUÇÕES - 17 -...
  • Página 18 Aproveitamos a oportunidade para lhe agradecer a compra deste produto. Recomendamos que leia este manual antes de colocar o aparelho em funcionamento e observe as instruções que nele se expõem. Conserve este manual para futuras consultas. SEGURANÇA E MEIO AMBIENTE SEGURANÇA ELÉCTRICA Verifique se a voltagem da tomada de corrente onde irá...
  • Página 19 As características do equipamento e o conteúdo do manual podem ser alterados sem aviso prévio. FONESTAR, S.A. não assume qualquer responsabilidade no que diz respeito à má utilização do aparelho ou à informação proporcionada por este manual de instruções e recusa especificamente toda a responsabilidade implícita de comercialização ou adequação a qualquer utilização particular.
  • Página 20 DESCRIÇÃO Controladora DMX 512 de 192 canais. Permite controlar equipamentos de iluminação ligados na mesma linha, com 12 acessos de até 16 canais. Dispõe de 6 memórias chase com 240 cenas programáveis cada uma, distribuídas por 30 bancos de memória de 8 cenas cada um. Controlo manual, automático ou ativação por som graças ao microfone incorporado.
  • Página 21 A.- BANK UP, BANK DOWN: permitem selecionar entre os 30 bancos disponíveis para selecionar e programar cenas. B.- PROGRAM: permite ativar o modo de programação de cenas. O indicador PROGRAM irá piscar no ecrã. C.- MIDI/ADD: permite adicionar as funções selecionadas durante o modo de programação. Nota: função de controlo por dispositivo MIDI externo não disponível.

  • Página 22: Painel Posterior

    O modelo DMX-81 spõe de 6 chases. MODOS DE FUNCIONAMENTO A controladora DMX-81 pode funcionar em modo manual, em modo automático ou em modo de ativação por som. Para selecionar um dos modos siga as instruções abaixo. MODO MANUAL - Verifique se não estão ativos os modos automático, de programação nem de ativação por som, através do...
  • Página 23 MODO AUTOMÁTICO Neste modo pode escolher entre reprodução de cenas, bancos ou chases. Deverá já ter programado uma cena ou chase antes deste passo. Caso ainda não o tenha feito, consulte o ponto PROGRAMAÇÃO para memorizar uma cena. REPRODUZIR UMA CENA - Selecione o banco onde está...

  • Página 24: Editar Uma Cena

    PROGRAMAÇÃO PROGRAMAR UMA CENA - Pressione o botão PROGRAM durante três segundos para aceder ao modo de programação. O indicador luminoso PROGRAM irá piscar constantemente. - Selecione os scanners correspondentes aos aparelhos que deseja programar. - Ajuste os controlos deslizantes de cada canal, segundo a configuração que deseja. Pressione o botão PAGE SELECT se o aparelho tiver mais de 8 canais, para poder programar o valor dos canais 9 a 16 do mesmo.
  • Página 25 COPIAR UM BANCO COMPLETO - Pressione o botão PROGRAM durante três segundos para aceder ao modo de programação. O indicador luminoso PROGRAM irá piscar constantemente. - Selecione o banco onde estão memorizadas as cenas usando os botões BANK UP e BANK DOWN. - Pressione o botão MIDI/ADD para memorizar a programação.
  • Página 26 - Pressione o botão da cena correspondente SCENES 1-8 e de seguida pressione o botão MIDI/ADD para memorizar a cena no chase. Todos os indicadores luminosos irão piscar três vezes indicando que a programação foi concluída. Tenha em atenção que a cena será memorizada no final da programação atual do chase.
  • Página 27 FAZER RESET AO SISTEMA (APAGAR PROGRAMAÇÃO) Função que permite restaurar no equipamento os valores originais, eliminando todas as programações memorizadas. - Desligue a controladora DMX-81. - Pressione os botões PROGRAM e BANK DOWN e ative a controladora enquanto continua a pressionar estes botões.

  • Página 28: Ligação E Funcionamento

    A tabela seguinte apresenta as posições dos micro-interruptores DIP para atribuir um endereço DMX concreto. A controladora DMX-81 dispõe de 12 scanners para facilitar a ordenação dos aparelhos dentro dos seus 192 canais. Estes scanners fazem referência a endereços fixos separados 16 canais entre si. Apresentamos de seguida os endereços dos scanners e os micro-interruptores que devem ser ativados num aparelho com...
  • Página 29 ENDEREÇO DMX SCANNER 1 SCANNER 2 SCANNER 3 1,5,6 SCANNER 4 SCANNER 5 1,5,7 SCANNER 6 1,6,7 SCANNER 7 1,5,6,7 SCANNER 8 SCANNER 9 1,5,8 SCANNER 10 1,6,8 SCANNER 11 1,5,6,8 SCANNER 12 - Para ligar vários aparelhos controlados por DMX-512, deve interligá-los utilizando cabos XLR com a seguinte configuração.

  • Página 30: Recomendações Gerais De Segurança

    - Não mova nem manipule os aparelhos enquanto estiverem ligados à rede elétrica e em funcionamento. - Não modifique os elementos luminosos dos aparelhos sem supervisão técnica, nem com material não garantido pelo fornecedor. ESPECIFICAÇÕES TÉCNICAS DMX-81 CARACTERÍSTICAS Controladora DMX 512 de 192 canais. 12 acessos de até 16 canais.
  • Página 31 A falta de conformidade nos primeiros 6 meses por um defeito de fabrico será corrigida sem mais trâmites que os indicados neste documento, relativos à apresentação do comprovativo de compra. A partir dos primeiros 6 meses, a FONESTAR reserva-se ao direito de requerer a justificação de que o produto foi entregue com a dita falta.
  • Página 32 www.fonestar.com...
