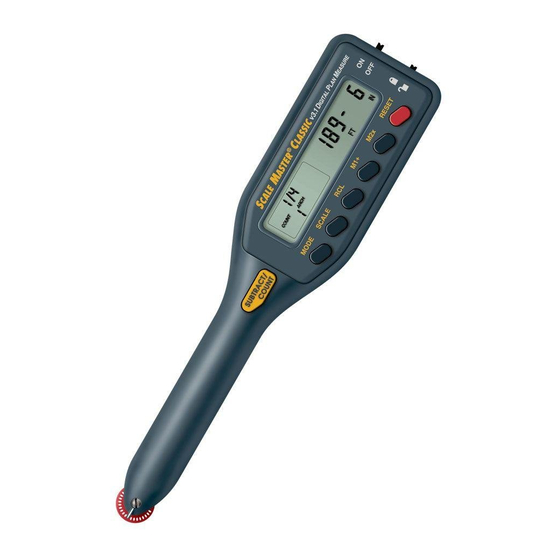

- Página 1 CALE ASTER LASSIC ® DIGITAL PLAN MEASURE Model 6020 v3.2 User’s Guide Guía del usuario 1.800.561.8187 information@itm.com www. .com...
-
Página 2: Tabla De Contenido
able of onTenTs eTTinG TarTed Key Definitions/Functions ......1 U.S. and Metric Modes ........ 3 sinG The Cale asTer lassiC Adjusting the Wheel ........3 Rolling a Measurement ......... 4 Operation ............. 5 Built-in Scales ..........6 Locking Modes, Scales and Units ....7 Turning the Clicker &... -
Página 3: G Etting S Tarted Key Definitions/Functions
eTTinG TarTed Key Definitions/Functions [Off/On] – Power On/Off Switch Turns power On or Off. Turning power Off does not clear scales, modes or units. [RESET]+[SUBTRACT/COUnT] – Clear All Clears all values, including memory. Resets all permanent settings, except clicker and beep settings. - Página 4 [MODE] – Mode Selection Used to toggle between the following scale modes (in sequence): Architectural ( ARCH Engineering I ( EnG I Engineering II ( EnG II Custom ( CUSTOM Count ( COUnT [SUBTRACT/COUnT]+[MODE] – Unit Selection Holding [SUBTRACT/COUnT] repeated presses of [MODE] will scroll through the available units.
-
Página 5: U.S. And Metric Modes
U.S. and Metric Modes The Scale Master Classic is set up to use U.S. scales by default. The Scale Master Classic can be set up to use Metric scales by performing the... -
Página 6: Rolling A Measurement
(which is too loose) to skidding (which is too tight). Rolling a Measurement To take a measurement with the Scale Master Classic: 1) Switch the unit on. Press [RESET] to clear the display. -
Página 7: Operation
Operation 5 – User’s Guide 1.800.561.8187 information@itm.com www. .com... -
Página 8: Built-In Scales
Built-In Scales U.S./Imperial Scales Architectural Engineering I Engineering II ARCH ENG I ENG II 1 foot= 1 inch= 1 inch= 1/4" 10.0' 300.0' 3/8" 20.0' 333.3' 1/2" 30.0' 400.0' 3/4" 40.0' 416.6' 1" (1/1) 50.0' 500.0' 1½" (3/2) 60.0' 583.3' 2"... -
Página 9: Locking Modes, Scales And Units
Reset) for Custom Scale is one-to-one (e.g., 1 inch equals 1 inch). This lets you use your Scale Master Classic as a rolling ruler, which is especially useful for measuring irregular shapes. 1) To reset your Custom Scale setting to a one-... -
Página 10: Converting Between Scales
Clears the value stored in the memory register. [RESET] + [RCL] Clears values stored in memory Converting Between Scales The Scale Master Classic can automatically convert values between scales. For example, 20 feet rolled in 1/16 " scale will be converted to 10 feet in 1/8 "... -
Página 11: Programming Mode
Programming Mode The Scale Master Classic allows you to preset frequently used values, including: • Custom Scales (3 U.S./3 Metric) Height value • The following keys are used in programming mode: Increases the selected digit/units. [M1+] Decreases the [SUBTRACT/COUnT] selected digit/units. - Página 12 (Cont’d) flashing “ ” for U.S. Mode or “ ” for ft in Metric Mode. 5) If you do not want to change the units, skip to step 6. If you want to change the units, press until you reach the [M1+] desired units.
-
Página 13: Setting A Height
6) Press: to increment the selected digit, [M1+] [SUBTRACT/COUnT] to decrement, [SCALE] to advance to next digit, to move back one digit, [MODE] 7) Continue to press until all digits [SCALE] are set and display returns to zero. The scale is now stored. -
Página 14: Finding Area And Volume
Finding Area and Volume Finding Area 1) Roll the first side and press [M1+] . A small “ ” will appear in the scale box display and the main display will be cleared. 2) Roll the second side and press [M2x] . -
Página 15: Interference
Interference Exposure to direct light or close proximity to cell phones and other electronic devices may cause interference with the Scale Master Classic device and result in erroneous measurements. Automatic Shut-Off To conserve battery power, the unit will shut itself off if it is not used for 4-6 minutes. Press [RESET] key to restore power. -
Página 16: Repair And Return
3. If you need more assistance, please go to our website listed below 4. If you believe you need to return your product, please call a Calculated Industries representative between the hours of 7:00am to 4:30pm Pacific Time for additional information and a Return Merchandise Authorization (RMA). -
Página 17: Warranty
Non-warranty repair covers service beyond the warranty period, or service requested due to damage resulting from misuse or abuse. Contact Calculated Industries at the number listed on the previous page to obtain current product repair information and charges. Repairs are guaranteed for 90 days. -
Página 18: Fcc Class B
Class B calculating device, pursuant to Part 15 of the FCC Rules. Looking for New Ideas Calculated Industries, a leading manufacturer of special- function calculators and digital measuring instruments, is always interested in new product ideas in these areas. -
Página 19: G Uía Del Usuario ( Español )
® edidor de planos digital Multiescala Guía del usuario Calculated Industries, Inc. 4840 Hytech Drive Carson City, NV 89706 USA 17 – Guía del usuario 1.800.561.8187 information@itm.com www. .com... - Página 20 ndiCe niCio Definición de teclas/funciones ....19 Modo estadounidense y métrico ....21 oMo Usar el Cale asTer lassiC Ajuste de la rueda ........22 Cómo tomar una medida ......22 Uso ............. 23 Escalas integradas ........24 Bloquear modos, escalas y unidades .... 25 Encender y apagar el clic y el pitido ....
-
Página 21: Definición De Teclas/Funciones
niCio Definición de teclas/funciones [Off/On] – Interruptor de encendido/ apagado Enciende o apaga la unidad. Al apagarla, no se borrarán las escalas, los modos ni las unidades. [RESET]+[SUBTRACT/COUnT] – Borrar todo Borra todos los valores, incluidas las memorias. Reinicia todas las configuraciones permanentes, excepto las configuraciones del clic y del pitido. - Página 22 [RCL] – Tecla de recuperación Utilizada para recuperar valores almacenados. Al presionar [RCL] [RCL] , la última medida es visualizada, permitiendo que continúe midiendo empezando con este valor. [MODE] – Selección de modo Se utiliza para alternar entre los siguientes modos de escala (en secuencia): Arquitectónico ( ARCH...
-
Página 23: Modo Estadounidense Y Métrico
El Scale Master Classic se puede configurar para utilizar escalas métricas al ejecutar los siguientes pasos: 1) Quite la tapa de las pilas localizada en la parte de atrás del Scale Master Classic y saque las pilas. 2) Mueva el interruptor de IMP (modo... -
Página 24: C Omo Usar El S Cale M Aster C Lassic Ajuste De La Rueda
(lo cual significa que está muy floja) y deslizamiento (lo cual indica que está muy apretada). Cómo tomar una medida Para tomar una medida con el Scale Master Classic, debe realizar lo siguiente: 1) Encienda la unidad. Presione para [RESET] borrar la pantalla. -
Página 25: Uso
almacenar esta medida (por ejemplo, [M1+] para almacenar como longitud, [M2x] para almacenar como ancho). 5) Presione [RESET] para borrar la pantalla y comenzar a tomar una nueva medida. Nota: Si la rueda gira mientras hay un valor recuperado o un cálculo en la pantalla, talvez observe una leve pausa antes de que aparezca la medida actual en la pantalla. -
Página 26: Escalas Integradas
Escalas integradas Escalas estadounidenses/imperiales Arquitectónico Ingeniería I Ingeniería II ARCH ENG I ENG II 1 pie= 1 pulgada= 1 pulgada= 1/4" 10.0' 300.0' 3/8" 20.0' 333.3' 1/2" 30.0' 400.0' 3/4" 40.0' 416.6' 1" (1/1) 50.0' 500.0' 1½" (3/2) 60.0' 583.3' 2"... -
Página 27: Bloquear Modos, Escalas Y Unidades
Bloquear modos, escalas y unidades Su Scale Master Classic viene equipado con un interruptor de bloqueo que evita el cambio de escalas accidentalmente. Cuando se active el bloqueo, se mostrará un símbolo de candado en la pantalla de cristal líquido. Mientras esté... -
Página 28: Teclas Para Las Funciones De Memoria
Borra los valores almacenados en los registros de memoria Convertir entre escalas El Scale Master Classic puede convertir automáticamente los valores entre escalas. Por ejemplo, 20 pies medidos en una escala de 1/16 de pulgada se convertirán a 10 pies en una escala de 1/8 de pulgada. -
Página 29: Cómo Utilizar El Contador
[M1+] ó [M2x] para almacenarlo. Modo de programación El Scale Master Classic permite preconfigurar valores que se utilicen con frecuencia, entre ellos: • Escalas personalizadas (3 estadounidenses/3 métricas) • Valor de altura En el modo de programación, se utilizan las... -
Página 30: Establecer Escalas Personalizadas
Establecer escalas personalizadas Puede programar y almacenar seis escalas personalizadas: tres en el modo estadounidense y tres en el modo métrico. Puede establecer una escala personalizada de dos maneras: “midiendo” una distancia conocida o introduciendo la distancia exacta. Medir una escala personalizada 1) Presione [MODE] hasta que aparezca... - Página 31 7) Continúe presionando hasta que [SCALE] todos los dígitos estén establecidos y la pantalla vuelva a cero. La escala ahora está almacenada. Introducir una escala personalizada 1) Presione hasta que aparezca [MODE] open (# siendo un número entre 1 y 3) dentro del cuadro de escalas.
-
Página 32: Establecer Una Altura
(Continuación) Presione mientras esté en el modo [RCL][SCALE] personalizado para comprobar cuál es la escala personalizada actual. Establecer una altura La función de altura se utiliza para almacenar un valor de altura para calcular el volumen. 1) Presione . La [SUBTRACT/COUnT] [M2x] unidad de medición comenzará... -
Página 33: Calcular Área Y Volumen
Calcular área y volumen Cálculo del área 1) Tome la medida del primer lado y presione . Aparecerá una “ ” pequeña dentro [M1+] del cuadro de escalas y la pantalla principal se borrará. 2) Tome la medida del segundo lado y presione [M2x] . -
Página 34: Error Y Función De Rango Automático
La exposición directa al sol o la cercanía a teléfonos celulares y otros dispositivos electrónicos pueden causar interferencias con el dispositivo Scale Master Classic, y se pueden originar mediciones erróneas. Apagado automático Para conservar la energía de las pilas, la unidad se apagará... -
Página 35: Especificaciones
Especificaciones fuente de energía: Dos pilas CR2032 de litio de 3 voltios Aproximadamente 400 horas de uso normal Método de visualización: LCD con comas, anunciadores y supresión de ceros. Capacidad de visualización (Pantalla principal): 9,999,999 (7 dígitos) Resolución/precisión: 0,025 de pulgada/99,75% Nota: Basado en el punto de comienzo, el punto final y la magnitud de la escala, usuarios típicamente obtienen un error de ±2% - 3% en sus mediciones. -
Página 36: Garantía
(Continuación) 4. Si cree que debe devolver su producto, favor de comunicarse con un representante de Calculated Industries de 7:00 a.m. a 4:30 p.m. hora del Pacífico para mayor información y una autorización de devolución de producto (RMA). Garantía Servicio de reparación con garantía — EE. UU. -
Página 37: Fcc Clase B
Comuníquese con Calculated Industries para obtener información actualizada sobre la reparación de productos y costos. Las reparaciones están garantizadas durante 90 días. Servicio de reparación – fuera de los EE. UU. Para obtener el servicio de reparación con garantía o sin garantía para bienes comprados fuera de los Estados Unidos, comuníquese... -
Página 38: Búsqueda De Nuevas Ideas
Búsqueda de nuevas ideas Calculated Industries, empresa líder en la manufactura de calculadoras con funciones especiales e instrumentos de medición digitales, se encuentra siempre en la búsqueda de nuevas ideas de productos en estas áreas. El software está registrado como propiedad literaria y autorizado a Calculated Industries, Inc. - Página 39 Software copyrighted and licensed to Calculated Industries, Inc. by Scale Master Technologies, LLC, 2012. user’s Guide copyrighted by Calculated Industries, Inc. © 2012. Scale Master and Calculated Industries ® ® are registered trademarks of Calculated Industries, Inc. ALL RIGHTS RESERVED CALCuLATED InDuSTRIES ®...
