4.5.3.1 Caja de conexiones eléctricas, componentes
Las unidades Topvex SX/TX están equipadas con un regulador integrado y cableado interno (figura 12).
La figura muestra la caja de conexiones eléctricas de las unidades Topvex SX03-SX06. La de las
unidades Topvex TX03-TX06 tiene la misma distribución y componentes; la diferencia es que la batería de
calor eléctrica está situada en un compartimento aparte.

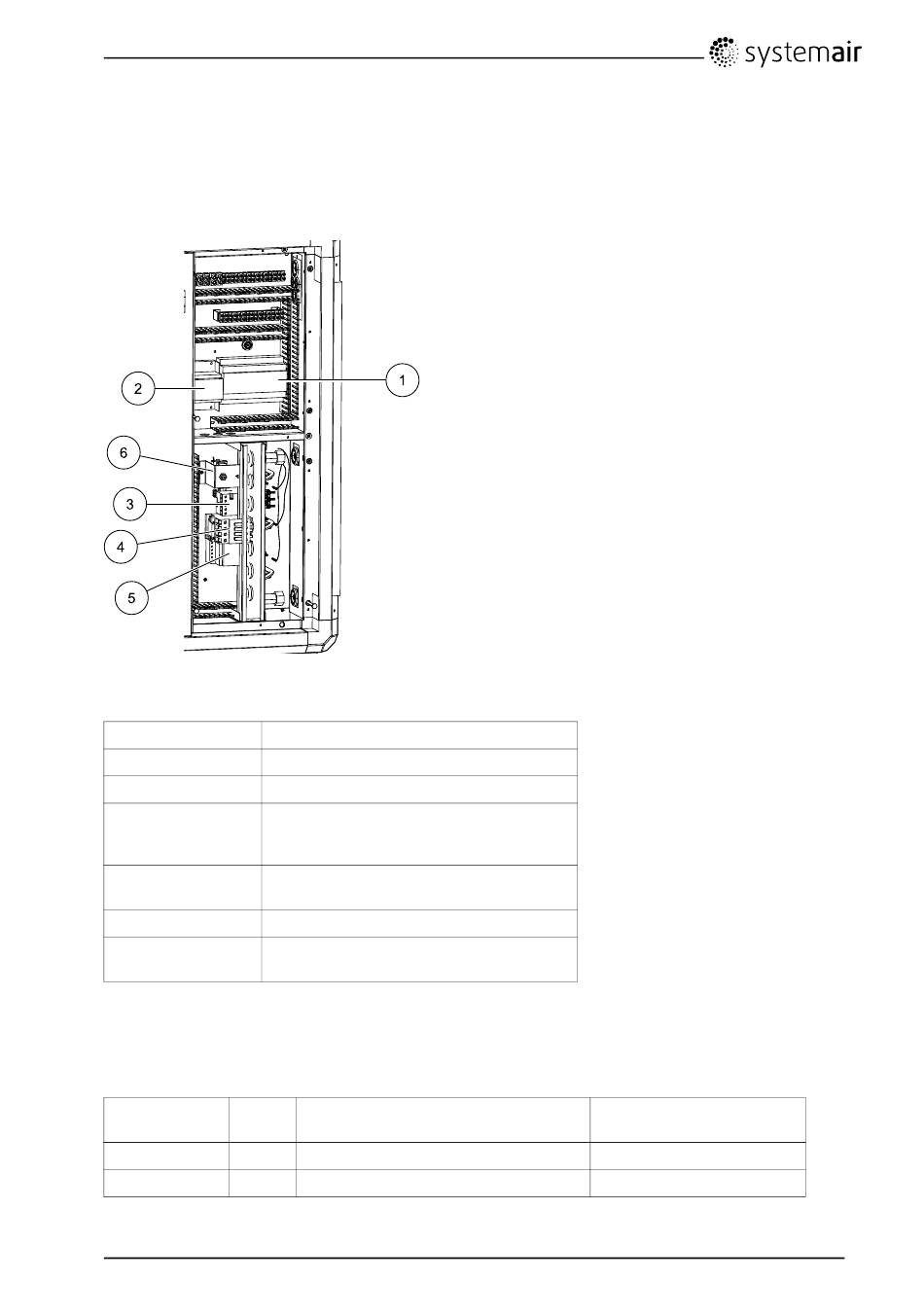

Fig. 12 Componentes eléctricos
Referencia
1 Regulador E-19
2 Transformador 230/24 VCA
Contactor (K2) Todo-Nada Control de la
3 bomba de agua (solo unidades HW; no se
usa en las unidades EL)
Contactor (K3) para control de la batería
4
de calor EL
5 Fusible automático
Rearme manual de la protección contra
6
sobrecargas térmicas (unidades EL)

4.5.3.2 Conexiones externas

Tabla 3: Topvex SX03-SX06 EL
Caja de
bornes
PE
N N
Topvex SX/TX
208260
Descripción
Descripción
Tierra
Neutro a tierra (tensión de entrada)
14
