Disminución de la capacidad nominal de la temperatura: Hasta 40°C, no se requiere aplicar
ninguna reducción. A partir de 40°C, deberá reducirse en un 2% por grado Celsius la
entrega de corriente a la carga.
•
Disminución de la capacidad nominal de la altura: Hasta 1000 metros (3300ft) sobre el nivel
del mar, no se requiere aplicar ninguna reducción. Sobre 1000 metros, deberá reducirse en
un 2% por cada 100 metros (330ft) adicionales hasta un máximo de 2012 metros (6600 ft) la
entrega de corriente a la carga.
DANGER
480 VOLTS

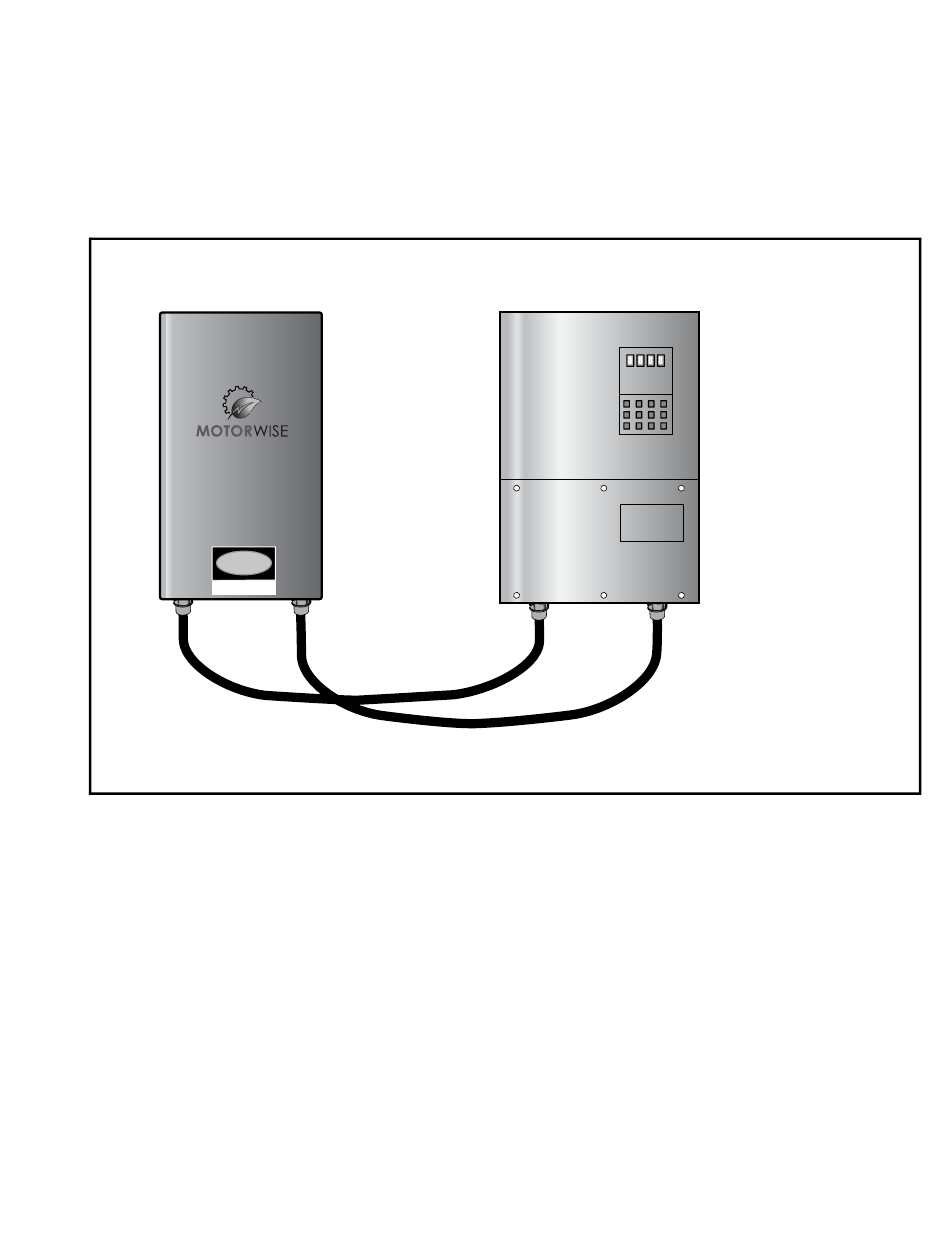

Figura 1a. Instalación Típica en una Aplicación Industrial
En la Figura 1a, el controlador MOTORWISE
La energía entra al por el lado inferior izquierdo del controlador. La energía regresa al gabinete
de contactos desde la parte inferior derecha del controlador.
En la Figura 1b, el controlador MOTORWISE
La energía entra por el lado inferior izquierdo del controlador. La energía regresa al gabinete de
arranque desde la parte inferior derecha del controlador. El cable conductor que regresa se
conecta con los cables del motor adentro del gabinete de arranque.
DANGER
HIGH VOLTAGE
®
está instalado al lado del gabinete de contactos.
®
está instalado detrás del gabinete de arranque.
GABINETE DE
CONTACTOS
TÍPICO
9
