Siguientes pasos
Reemplace el backplane del compartimiento
Instalación del backplane del compartimiento para unidad 2
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en la sección
2. Apague el sistema y todos los periféricos conectados.
3. Desconecte el sistema del enchufe eléctrico y desconecte los periféricos.
4. Asegúrese de que todos los cables internos estén colocados correctamente y conectados, y de que no queden herramientas ni piezas
adicionales dentro del sistema.
5. Extraiga el bisel frontal en caso de que esté instalado.
6.
Abra los compartimientos para
7. Quite las
unidades de suministro de
8. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte Guía de instalación
del riel disponible en https://www.dell.com/poweredgemanuals.
9.
Abra los compartimientos para
10.
Quite los soportes del compartimiento para unidad 2.
11. Desconecte todos los cables del plano posterior.
Pasos
1. Alinee el backplane con las clavijas guía del compartimiento.
2. Mediante un destornillador Phillips n.° 2, ajuste todos los tornillos para fijar el backplane.

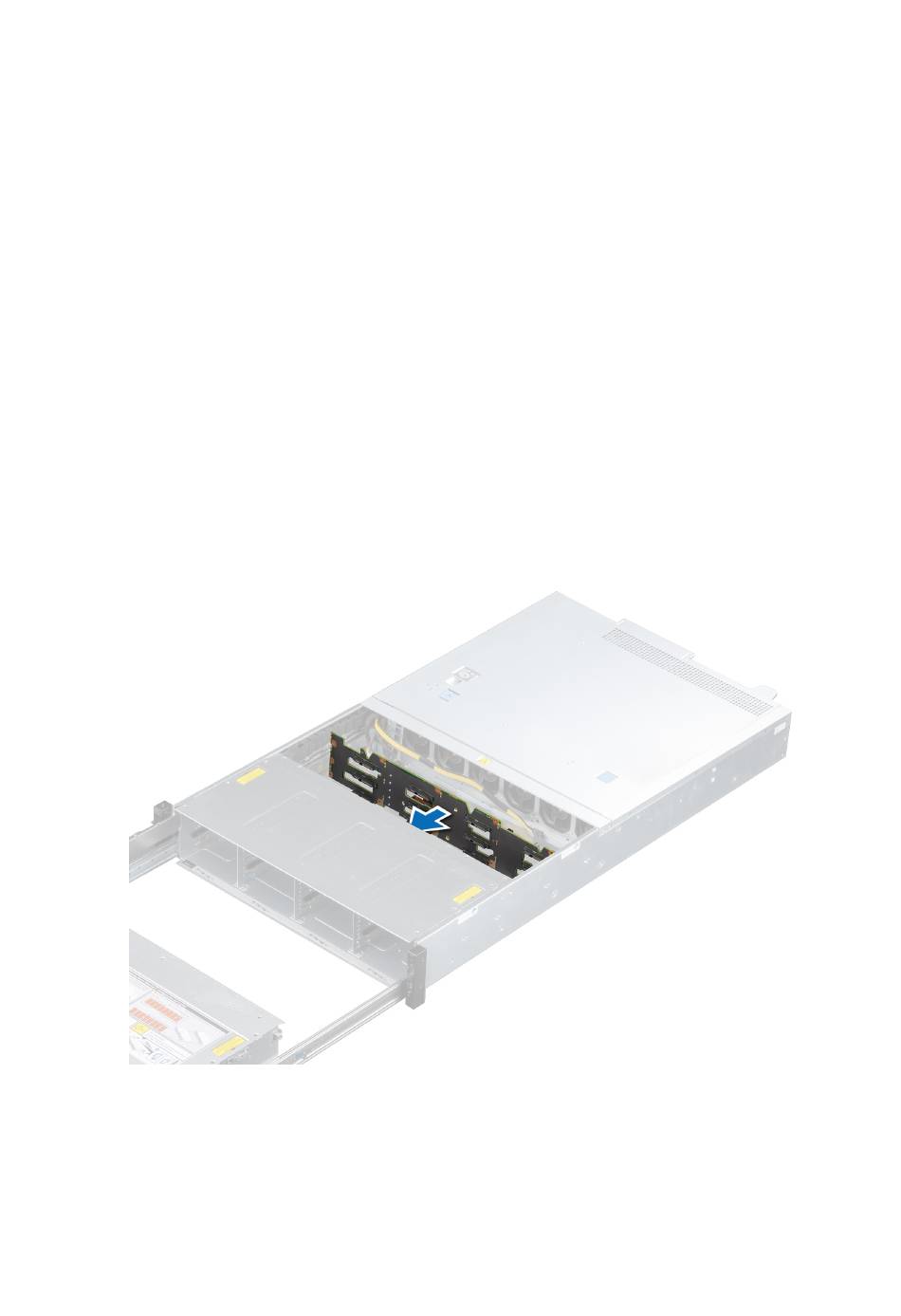

Ilustración 66. Instalación del backplane del compartimiento 2
Siguientes pasos
1. Conecte todos los cables al plano posterior.
2.
Instale los soportes del compartimiento para unidad
3.
Cierre los compartimientos para unidad.
2.
unidad, quite
todas las unidades
energía.
unidad.
2.
Instrucciones de
seguridad.
y
cierre los compartimientos para unidad.
Instalación y extracción de componentes del sistema
63
