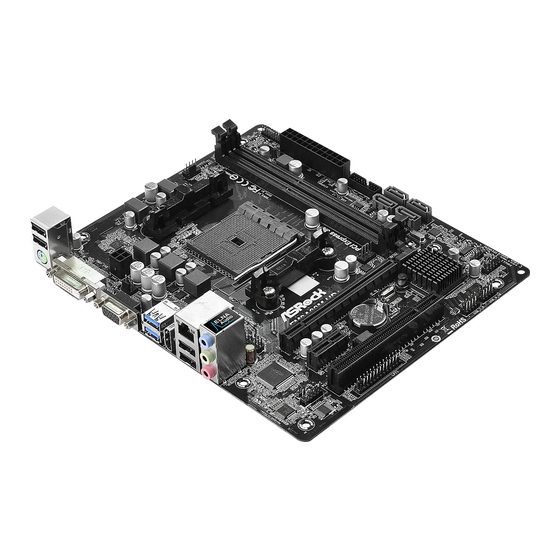

ASROCK FM2A88M-HD+ R3.0 Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. ASROCK Manuales
  4. Tarjeta Madre
  5. FM2A88M-HD+ R3.0
  6. Manual de instrucciones
ASROCK FM2A88M-HD+ R3.0 Manual De Instrucciones

ASROCK FM2A88M-HD+ R3.0 Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
All manuals and user guides at all-guides.com
Version 1.0
Published November 2015
Copyright©2015 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para ASROCK FM2A88M-HD+ R3.0

Resumen de contenidos para ASROCK FM2A88M-HD+ R3.0

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 All manuals and user guides at all-guides.com The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.
  • Página 3 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Motherboard Layout CPU_FAN1 PWR_FAN1 USB 3.0 T: USB3 B: USB4 HDMI1 USB 2.0 T: USB5 B: USB6 CHA_FAN1 HD_AUDIO1 FM2A88M-HD+ R3.0 PCIE1 A88X (Bolton-D4) Chipset 64Mb BIOS USB_7_8 USB_9_10...
  • Página 4 All manuals and user guides at all-guides.com No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) TPM Header (TPMS1) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB_11_12) SATA3 Connector (SATA_2) SATA3 Connector (SATA_4) SATA3 Connector (SATA_3) SATA3 Connector (SATA_1)
  • Página 5 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 I/O Panel No. Description No. Description USB 2.0 Ports (USB_1_2) HDMI Port LAN RJ-45 Port* USB 3.0 Ports (USB_3_4) Line In (Light Blue) D-Sub Port Front Speaker (Lime) DVI-D Port Microphone (Pink) PS/2 Mouse/Keyboard Port USB 2.0 Ports (USB_5_6)
  • Página 6 All manuals and user guides at all-guides.com * There are two LEDs on the LAN port. Please refer to the table below for the LAN port LED indica- tions. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status...

  • Página 7: Package Contents

    ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Página 8 All manuals and user guides at all-guides.com 1.2 Specifications Platform • Micro ATX Form Factor • Solid Capacitor design • Supports Socket FM2+ 95W / FM2 100W processors Chipset • AMD A88X (Bolton-D4) Memory • Dual Channel DDR3 Memory Technology • 2 x DDR3 DIMM Slots • Supports DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, un-buffered memory (see CAUTION 1)
  • Página 9 • 1 x D-Sub Port • 1 x DVI-D Port • 1 x HDMI Port • 4 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x USB 3.0 Ports (AMD A88X (Bolton-D4)) (Supports ESD Protection (ASRock Full Spike Protection))
  • Página 10 • 1 x 4 pin 12V Power Connector • 1 x Front Panel Audio Connector • 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protec- tion)) • 1 x USB 3.0 Header by AMD A88X (Bolton-D4) (Sup- ports 2 USB 3.0 ports) (Supports ESD Protection...
  • Página 11 ® ® der Windows 10 / 8.1 / 8 / 7. For Windows 64-bit OS with 64- bit CPU, there is no such limitation. You can use ASRock XFast ® RAM to utilize the memory that Windows cannot use. Wake-On-WAN allows you to wake up this system from remote mobile devices, such as smart phones, tables, or other PCs.
  • Página 12 All manuals and user guides at all-guides.com 2. Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings. Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply.
  • Página 13 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 2.1 CPU Installation Step 1. Unlock the socket by lifting the lever up to a 90 angle. Step 2. Position the CPU directly above the socket such that the CPU corner with the golden triangle matches the socket corner with a small triangle.
  • Página 14 All manuals and user guides at all-guides.com 2.2 Installation of CPU Fan and Heatsink After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dis- sipation.
  • Página 15 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 2.3 Installation of Memory Modules (DIMM) This motherboard provides two 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs.
  • Página 16 All manuals and user guides at all-guides.com...
  • Página 17 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 2.4 Expansion Slots (PCI and PCI Express Slots) There are 1 PCI slot and 2 PCI Express slots on this motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged.
  • Página 18 All manuals and user guides at all-guides.com 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Página 19 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the...
  • Página 20 All manuals and user guides at all-guides.com 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system. 2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A.
  • Página 21 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED is on when the hard drive is reading or writing data. The front panel design may differ by chassis. A front panel module mainly consists of power switch, reset switch, power LED, hard drive activity LED, speaker and etc.
  • Página 22 All manuals and user guides at all-guides.com ATX Power Connector Please connect an ATX power supply to this connector. (24-pin ATXPWR1) (see p.1 No. 5) Though this motherboard provides 24-pin ATX power connector, it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.
  • Página 23 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Print Port Header This is an interface for print STB# SPD0 SPD1 (25-pin LPT1) SPD2 port cable that allows SLCT SPD3 SPD4 (see p.1, No. 17) BUSY SPD5 convenient connection of...
  • Página 24 All manuals and user guides at all-guides.com 1. Einführung Wir danken Ihnen für den Kauf des ASRock FM2A88M-HD+ R3.0 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrol- len von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß...
  • Página 25 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 Spezifikationen Platform • Micro-ATX-Formfaktor • Feststoffkondensator-Design • Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W) Chipsatz • AMD A88X (Bolton-D4) Speicher • Unterstützung von Dual-Kanal-Speichertechnologie • 2 x Steckplätze für DDR3 • Unterstützt DDR3 2400+(OC)/2133/1866/1600/1333/10...
  • Página 26 All manuals and user guides at all-guides.com • Unterstützt D-Sub mit einer maximalen Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-Bildschirm erforderlich) • Unterstützt stereoskopisches 3D per Blu-ray mit HDMI • Unterstützt AMD Steady Video 2.0: Neuartige Funktion der Videonachbearbeitung für automatische...
  • Página 27 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 • Entladung (ASRocks Komplettschutz vor Spannungsspitzen)) • 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) • HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon Speicher • 4 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID- (RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen...
  • Página 28 10 32-bit / 10 64-bit / 8.1 32-bit / 8.1 systeme 64-bit / 7 32-bit / 7 64-bit ® * Einzelheiten zum aktualisierten Windows 10-Treiber finden Sie auf des ASRock-Webseite: http://www.asrock.com ® *Carrizo FM2r2-Prozessor unterstützt nur Windows 10, 64 Bit/ 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit.
  • Página 29 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.3 Einstellung der Jumper Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge-...
  • Página 30 All manuals and user guides at all-guides.com 1.4 Anschlüsse Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung Seriell-ATA3-Anschlüsse Diese vier Serial ATA3- (SATA3-)Verbínder (SATA_1: siehe S.1 - No.
  • Página 31 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Anschluss für Audio auf Dieses Interface zu einem OUT_RET OUT2_L der Gehäusevorderseite Audio-Panel auf der Vorder J_SENSE MIC_RED OUT2_R seite Ihres Gehäuses, (9-Pin HD_AUDIO1) PRESENCE# MIC2_R MIC2_L ermöglicht Ihnen eine bequeme (siehe S.1 - No.
  • Página 32 All manuals and user guides at all-guides.com PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.
  • Página 33 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 CPU-Lüfteranschluss Verbinden Sie das CPU - FAN_SPEED_CONTROL CPU_FAN_SPEED Lüfterkabel mit diesem (4-pin CPU_FAN1) +12V Anschluss und passen Sie den (siehe S.1 - No. 2) schwarzen Draht dem 1 2 3 4 Erdungsstift an.
  • Página 34 All manuals and user guides at all-guides.com Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt die GEHÄUSE OFFEN- (2-pin CI1) Erkennungsfunktion,die Signal (siehe S.1 - No. 19) feststellt, ob dieGehäuseab- deckung entferntwurde. Für diese Funktion istein Ge- häuse erforderlich, dasmit ei- nem Design zur Erkennung von Gehäuseeindringver- suchenausgestattet ist.

  • Página 35: Contenu Du Paquet

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1. Introduction Merci pour votre achat d’une carte mère ASRock FM2A88M-HD+ R3.0, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à...
  • Página 36 All manuals and user guides at all-guides.com 1.2 Spécifications Format • Facteur de forme Micro ATX • Conception à condensateurs solides • Prend en charge les processeurs à socket FM2+ 95W / FM2 100W Chipsets • AMD A88X (Bolton-D4) Mémoire • Compatible avec la Technologie de Mémoire à...
  • Página 37 HDMI Audio • 5,1 CH HD Audio (Realtek ALC662 Audio Codec) • Supporte la protection contre les surtensions (protection complète contre surges ASRock) • Capuchons ELNA Audio • PCIE x1 Gigabit LAN 10/100/1000 Mo/s • Realtek RTL8111GR • Supporte le réveil-sur-WAN • Prend en charge la fonction Wake-On-LAN...

  • Página 38: Panneau Arrière

    • 1 x port DVI-D • 1 x port HDMI • 4 x ports USB 2.0 par défaut (Supporte la protection ESD (protection complète contre surges ASRock)) • 2 x ports USB 3.0 par défaut (AMD A88X (Bolton-D4)) (Supporte la protection ESD (protection complète contre surges ASRock))
  • Página 39 / 8.1 64-bit / 7 32-bit / 7 64-bit ® * Pour la mise à jour du pilote Windows 10, veuille visiter le site d’ASRock pour plus de détails : http:// www.asrock.com *Le processeur Carrizo FM2r2 prend uniquement en ®...
  • Página 40 All manuals and user guides at all-guides.com 1.3 Réglage des cavaliers L’illustration explique le réglage des cava- liers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si au- cun capuchon ne relie les broches,le cava- lier est «...
  • Página 41 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 En-têtes et Connecteurs sur Carte Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en- têtes et connecteurs causera à...
  • Página 42 All manuals and user guides at all-guides.com Connecteur audio panneau C’est une interface pour un câble avant audio en façade (HD_AUDIO1 br. 9) OUT_RET OUT2_L J_SENSE qui permet le branchement et (voir p.1 No. 20) MIC_RED OUT2_R PRESENCE# MIC2_R le contrôle commodes de MIC2_L périphériques audio.
  • Página 43 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.
  • Página 44 All manuals and user guides at all-guides.com Connecteur du ventilateur Veuillez connecter le câble de FAN_SPEED_CONTROL de l’UC ventilateur d’UC sur ce CPU_FAN_SPEED +12V connecteur et brancher le fil (CPU_FAN1 br. 4) noir sur la broche de terre. (voir p.1 No. 2) 1 2 3 4 Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à...
  • Página 45 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 En-tête de port COM Cette en-tête de port COM est RRXD1 DDTR#1 DDSR#1 utilisée pour prendre en charge (COM1 br.9) CCTS#1 un module de port COM. (voir p.1 No. 18) RRI#1...

  • Página 46: Contenuto Della Confezione

    All manuals and user guides at all-guides.com 1. Introduzione Grazie per aver scelto una scheda madre ASRock FM2A88M-HD+ R3.0, una sche- da madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazi- oni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Página 47 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 Specifiche Piatta- • Fattore di forma Micro ATX forma • Design condensatore solido Proces- • Supporto per processori socket FM2+ 95W / FM2 100W sore Chipset • AMD A88X (Bolton-D4) Memoria • Supporto tecnologia Dual Channel Memory...
  • Página 48 • PCIE x 1 LAN Gigabit 10/100/1000 Mb/s • Realtek RTL8111GR • Supporto WOW (Wake-On-WAN) • Supporta Wake-On-LAN • Supporto la protezione da fulmini/scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di corrente) • Supporta il rilevamento cavo LAN • Supporta Energy Efficient Ethernet 802.3az • Supporta PXE Pannello • 1 x porta mouse/tastiera PS/2...
  • Página 49 • 1 x Connettore audio sul pannello frontale • 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x Collettore USB 3.0 di AMD A88X (Bolton-D4) (supporta 2 porte USB 3.0) (Supporto della protezione...
  • Página 50 64 bit /7 32 bit / 7 64 bit ® *Per il driver aggiornato di Windows 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com ® *Il processore Carrizo FM2r2 supporta solo Windows 64-bit/ 8.1 64-bit / 7 32-bit / 7 64-bit.
  • Página 51 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Setup dei Jumpers L’illustrazione mostra come sono settati i jump- er. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”.

  • Página 52: Collettori E Connettori Su Scheda

    All manuals and user guides at all-guides.com Collettori e Connettori su Scheda I collettori ed i connettori su scheda NON sono dei jumper. NON instal- lare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Connettori Serial ATA3 Questi quattro connettori Serial...
  • Página 53 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Connettore audio sul È un’interfaccia per il cavo del OUT_RET OUT2_L pannello frontale pannello audio. Che consente J_SENSE MIC_RED OUT2_R connessione facile e controllo (9-pin HD_AUDIO1) PRESENCE# MIC2_R MIC2_L dei dispositivi audio.
  • Página 54 All manuals and user guides at all-guides.com PWRBTN (interruttore d’alimentazione): Va collegato all’interruttore d’alimentazione del pannello frontale del telaio. Usando l’interruttore d’alimentazione si può configurare il modo in cui si spegne il sistema. RESET (interruttore di ripristino): Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.
  • Página 55 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Connettore ventolina CPU Collegare il cavo della ventolina FAN_SPEED_CONTROL CPU_FAN_SPEED CPU a questo connettore e far (4-pin CPU_FAN1) +12V combaciare il filo nero al pin (vedi p.1 Nr. 2) terra. 1 2 3 4 Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è...
  • Página 56 All manuals and user guides at all-guides.com Collettore porta COM Questo collettore porta COM è RRXD1 DDTR#1 utilizzato per supportare il DDSR#1 (9-pin COM1) CCTS#1 modulo porta COM. (vedi p.1 Nr. 18) RRI#1 RRTS#1 TTXD1 DDCD#1 Header di intrusione dello chassis Questa scheda madre supporta la funzione di rilevamento del (2-pin CI1)

  • Página 57: Introducción

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1. Introducción Gracias por su compra de ASRock FM2A88M-HD+ R3.0 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

  • Página 58: Especificación

    All manuals and user guides at all-guides.com 1.2 Especificación Platafor- • Factor de forma Micro ATX • Diseño de condensador sólido Procesa- • Admite zócalos de procesadores FM2+ 95W / FM2 100W Chipset • AMD A88X (Bolton-D4) Memoria • Soporte de Tecnología de Memoria de Doble Canal • 2 x DDR3 DIMM slots • Apoya DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, memoria de un-buffered...
  • Página 59 DVI-D y HDMI Audio • 5.1 CH HD Audio (Realtek ALC662 Audio Codec) • Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock) • Tapas de audio ELNA • LAN Gigabit PCIE x1 10/100/1000 Mb/s • Realtek RTL8111GR • Admite Reactivación en WAN...
  • Página 60 All manuals and user guides at all-guides.com • 2 x puertos USB 3.0 predeterminados (AMD A88X (Bolton-D4)) (Admite protección ESD (Protección Integral contra Picos de ASRock)) • 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ ENLACE y LED de VELOCIDAD) • Conexión de audio: Entrada de línea / Altavoz frontal /...
  • Página 61 10 64 bits / 8.1 32 bits / 8.1 64 bits / 7 32 bits / 7 64 bits ® * Para el controlador Windows 10 actualizado, visite el sitio web de ASRock para obtener detalles: http://www. asrock.com ® *Procesador Carrizo FM2r2 solo compatible con Windows 10 de 64 bits, Windows 8.1 de 64 bits, Windows 7 32 de...

  • Página 62: Setup De Jumpers

    All manuals and user guides at all-guides.com Setup de Jumpers La ilustración muestra como los jumpers son configurados. Cuando haya un jumper- cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilus- tración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”.

  • Página 63: Cabezales Y Conectores En Placas

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Cabezales y Conectores en Placas Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provo- cará...
  • Página 64 All manuals and user guides at all-guides.com Conector de audio de Este es una interface para OUT_RET OUT2_L panel frontal cable de audio de panel frontal J_SENSE MIC_RED OUT2_R que permite conexión y control (9-pin HD_AUDIO1) PRESENCE# MIC2_R conveniente de apparatos de (vea p.1, N.
  • Página 65 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 PWRBTN (interruptor de alimentación): Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede configurar la forma de apagar su sistema mediante el interruptor de alimentación. RESTABLECER (interruptor de restablecimiento): Conecte el interruptor de restablecimiento situado en el panel frontal del chasis.
  • Página 66 All manuals and user guides at all-guides.com Conector del ventilador Conecte el cable del ventilador FAN_SPEED_CONTROL CPU_FAN_SPEED de la CPU de la CPU a este conector y +12V haga coincidir el cable negro (4-pin CPU_FAN1) (vea p.1, N. 2) 1 2 3 4 Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá...
  • Página 67 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Cabezal del puerto COM Este cabezal del puerto COM RRXD1 DDTR#1 se utiliza para admitir un (9-pin COM1) DDSR#1 CCTS#1 módulo de puerto COM. (vea p.1, N. 18) RRI#1 RRTS#1 TTXD1 DDCD#1 Conector de detección de intrusión en el chasis...
  • Página 68 All manuals and user guides at all-guides.com 1. Введение Благодарим вас за покупку материнской платы ASRock FM2A88M-HD+ R3.0 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки. Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp 1.1 Комплектность Micro ATX Материнская плата ASRock FM2A88M-HD+ R3.0 (форм-фактор Руководство по быстрой установке ASRock FM2A88M-HD+ R3.0 Компакт-диск поддержки ASRock FM2A88M-HD+ R3.0...
  • Página 69 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 Спецификации Платформа • Форм-фактор Micro ATX • Схема на основе твердотельных конденсаторов Процессор • Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт Набор • AMD A88X (Bolton-D4) микросхем Память • Поддержка технологии Dual Channel DDR3 Memory Technology • 2 x гнезда DDR3 DIMM • Поддержите DDR3 2400+(OC)/2133/1866/1600/13 33/1066 не- ECC, безбуферная память1066/800 не- ECC, безбуферная память • Mакс. 32 Гб ®...
  • Página 70 2.0: новая функция постобработки видеоизображения для автоматического устранения дрожания при просмотре домашних и онлайновых видеозаписей • Поддержка функции HDCP через разъемы DVI-D и HDMI • Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) через разъемы DVI-D и HDMI Аудиосистема • 5.1 CH HD Аудио HD (Кодер-декодер Аудио Realtek ALC662) • Поддержка защиты от перенапряжений (Полная защита (ASRock от выбросов напряжения)) • Конденсаторы для аудиосистем ELNA ЛВС • PCIE x1 Gigabit LAN 10/100/1000 Мб/с • Realtek RTL8111GR • Поддержка Wake-On-WAN • Поддержка Wake-On-LAN • Поддержка защиты от молнии/ электростатического электричества (Полная защита (ASRock от выбросов напряжения)) • Поддержка определения кабеля ЛВС • Поддержка Energy Efficient Ethernet 802.3az...
  • Página 71 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Разъемы • 1 x PS/2 для мыши/клавиатуры ввода-вывода • 1 x D-Sub порт на задней • 1 x DVI-D порт • 1 x HDMI порт • 4 x порта USB 2.0 на задней панели в стандартной конфигурации (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения)) • 2 x порта USB 3.0 на задней панели в стандартной конфигурации (AMD A88X (Bolton-D4)) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения)) • Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED) • Соединитель звуковой подсистемы: линейный вход / передняя колонка /...
  • Página 72 All manuals and user guides at all-guides.com (Полная защита (ASRock от выбросов напряжения)) • 1 x Колодка USB 3.0 AMD A88X (Bolton- D4) (одна колодка для поддержки 2 дополнительных портов USB 3.0) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения)) BIOS • 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca поль зователя • поддержка “Plug and Play” • ACPI 1.1, включение по событиям • поддержка режима настройки без перемычек • поддержка SMBIOS 2.3.1 • Регулировка напряжений DRAM, VDDP, VDDR Контроль • Датчики температуры процессора оборудования • Датчики температуры корпуса • Тахометры вентиляторов ЦП FAN • Тахометры вентиляторов Шасси FAN...
  • Página 73 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 ные системы • FCC, CE, WHQL Сертификаты • Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP) * Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com...
  • Página 74 All manuals and user guides at all-guides.com Установка перемычек Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются “замкнутыми” (short). Если на контактах перемычки нет, то они называются “разомкнутыми” (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты. Перемычка Установка Описание Очистка CMOS (CLRCMOS1, 3-контактная перемычка) (см. стр. 1, п. 16) Стандартные Очистка CMOS Примечание. К онтактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от...
  • Página 75 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Колодки и разъемы на плате Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы! Разъемы Serial ATA3 четыре соединителя Serial ATA3 предназначаются для (SATA_1, см. стр. 1, п. 10) подключения внутренних (SATA_2, см. стр. 1, п. 7) устройств хранения с (SATA_3, см. стр. 1, п. 9) использованием нтерфейсных (SATA_4, см. стр. 1, п. 8) кабелей SATA3. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 6,0 Гбит/с. Колодка USB 2.0 Помимо четыре стандартных USB_PWR портов USB 2.0 на панели ввода- (9-контактный USB_7_8) DUMMY вывода, на данной материнской (см. стр. 1, п. 14) плате предусмотрено два...
  • Página 76 All manuals and user guides at all-guides.com Аудиоразъем передней Этот интерфейс предназначен OUT_RET OUT2_L панели для присоединения J_SENSE MIC_RED OUT2_R аудиокабеля передней панели, (9-контактный HD_AUDIO1) PRESENCE# MIC2_R обеспечивающего удобное (см. стр. 1, п. 20) MIC2_L подключение аудиоустройств и управление ими. 1. Система High Definition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной pаботы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса. 2. Если вы используете аудиопанель AC’97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом: A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L. B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L. C. Подключите выводы Ground (GND) к контактам Ground (GND). D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC’97 подключать их не нужно.
  • Página 77 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов. PWRBTN (кнопка питания): Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается. PLED (индикатор питания системы): Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5). HDLED (индикатор активности жесткого диска): Подключите к этим контактам индикатор активности жесткого диска...
  • Página 78 All manuals and user guides at all-guides.com (3-контактный PWR_FAN1) (см. стр. 1, п. 21) Разъем вентилятора Подключите к этому разъему FAN_SPEED_CONTROL процессора кабель вентилятора процессора CPU_FAN_SPEED +12V так, чтобы черный провод (4-контактный CPU_FAN1) соответствовал контакту земли. (см. стр. 1, п. 2) 1 2 3 4 Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора), однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3. Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 1, п. 5) Несмотря на то, что эта материнская плата предусматр- ивает 24-штыревой разъем питания ATX, работа будет...
  • Página 79 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Колодка COM-порта Данная колодка COM-порта RRXD1 DDTR#1 позволяет подключить модуль (9-контактный COM1) DDSR#1 CCTS#1 порта COM. (см. стр. 1, п. 18) RRI#1 RRTS#1 TTXD1 DDCD#1 Датчик открытой крышки Эта материнская плата поддерживает функцию (2-контактный CI1) Signal определения открытой крышки, (см. стр. 1, п. 19) которая позволяет определить, была ли снята крышка корпуса. Функция требует поддержку со стороны корпуса. Колодка ТРМ Этот разъем обеспечивает поддержку системы Trusted (17-контактная, TPMS1) Platform Module (TPM), которая (См. стр. 1, п. 4) способна обеспечить надежное...

  • Página 80: Introdução

    Gratos por comprar nossa placa–mãe FM2A88M-HD+ R3.0 um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.

  • Página 81: Especificações

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 Especificações Platafor- • Formato Micro ATX • Design de condensador sólido • Suporte para processadores com Socket FM2 de 100W Chipsets • AMD A88X (Bolton-D4) Memória • Suporte à tecnologia de memória de duplo canal • 2 x slots de DDR3 DIMM...
  • Página 82 • 1 x porta DVI-D • 1 x porta HDMI • 4 x portas USB 2.0 padrão (Suporta Proteção ESD (Proteção Total contra Picos ASRock)) • 2 x portas USB 3.0 padrão (AMD A88X (Bolton-D4)) (Suporta Proteção ESD (Proteção Total contra Picos...
  • Página 83 • 1 x Conector Áudio do painel frontal • 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock)) • 1 x cabezal USB 3.0 pela AMD A88X (Bolton-D4) (suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock))
  • Página 84 32 bits / 8.1 de 64 bits / 7 de 32 bits / 7 de 64 bits ® * Para o driver atualizado para Windows 10, visite o website da ASRock para detalhes: http://www.asrock.com ® *O processador Carrizo FM2r2 suportas Windows 10 64- bit/ 8.1 64-bit / 7 32-bit / 7 64-bit apenas.

  • Página 85: Configuração

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.3 Configuração dos Jumpers A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jump- er está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos”...

  • Página 86: Conectores

    All manuals and user guides at all-guides.com 1.4 Conectores Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe. Conectores ATA3 Serial Estes quatro conectores Serial ATA (SATA3) suportam (SATA_1: veja a folha 1, No.
  • Página 87 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Conector Áudio do painel Esta é uma interface para o frontal cabo de áudio no painel frontal, OUT_RET OUT2_L J_SENSE que permite uma conexão e (HD_AUDIO1 de 9 pinos) MIC_RED OUT2_R...
  • Página 88 All manuals and user guides at all-guides.com RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. PLED (LED de alimentação do sistema): Ligue ao indicador do estado da alimentação no painel frontal do chassis.
  • Página 89 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Conector do ventilador da Ligue o cabo do ventilador da FAN_SPEED_CONTROL CPU CPU, coincidindo o fio preto CPU_FAN_SPEED +12V com o pino de aterramento. (CPU_FAN1 de 4 pinos) (veja a folha 1, No. 2) 1 2 3 4 Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU...
  • Página 90 All manuals and user guides at all-guides.com Conector de intrusão no chassis Esta placa principal suporta a função de detecção de (CI1 de 2 pinos) ABERTURA da CAIXA (veja a folha 1, No. 19) Signal quedetecta se a tampa do chassisfoi removida.
  • Página 91 Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin. www.asrock.com/support/index.asp 1.1 Paket İçindekiler ASRock FM2A88M-HD+ R3.0 Anakart (Micro ATX Form Faktörü) ASRock FM2A88M-HD+ R3.0 Hızlı Takma Kılavuzu ASRock FM2A88M-HD+ R3.0 Destek CD’si 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) 1 x G/Ç Panel Kalkanı...
  • Página 92 All manuals and user guides at all-guides.com 1.2 Özellikler Platform • Micro ATX Form Faktörü • Yekpare Kapasitör tasarımı • Yuva FM2+ 95W / FM2 100W işlemciler için destek Yonga seti • AMD A88X (Bolton-D4) Bellek • Çift Kanallı DDR3 Belleği Teknolojisi • 2 x DDR3 DIMM yuva • DDR3 2400+(OC)/2133/1866/1600/1333/1066 ECC olmayan, ara belleksiz bellek • Sistem belleğinin maks. kapasitesi: 32 GB ®...

  • Página 93: Arka Panel

    All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 • 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э destekler • Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve HBR’yi (Yьksek Bit Hэzlэ Ses) destekler (Uyumlu HDMI monitцr gerekir) • HDMI bulunan Blu-Ray stereoskopik 3D’yi desteklemektedir • AMD Steady Video 2.0’yu destekler: Ev/çevrimiçi videoda otomatik titreşim azaltma için yeni video işleme sonrası özelliği • DVI-D ve HDMI portlarэyla HDCP iюlevini destekler...
  • Página 94 • 1 x Conector do ventilador da energia (3 pinos) • 1 x 24 pin ATX güç konektörü • 1 x 4 pin 12V güç konektörü • 1 x Ön panel ses konektörü • 2 x USB 2.0 fiş (4 USB 2.0 portu destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)) • 1 x AMD A88X (Bolton-D4) ile USB 3.0 bağlantısı (2 USB 3.0 portu destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)) BIOS • 64 Mb AMI BIOS...
  • Página 95 10 32-bit / 10 64-bit / 8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit ® * Güncellenmiş Windows 10 sürücüsü konusunda ayrıntılar için lütfen http://www.asrock.com adresindeki ASRock sitesini ziyaret edin. ® *Carrizo FM2r2 işlemci yalnızca Windows 10 64 bit/ 8.1 64 bit / 7 32 bit / 7 64 bit destekler. Sertifika- • FCC, CE, WHQL...
  • Página 96 All manuals and user guides at all-guides.com Jumper'ların Ayarı Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı" dır. Jumper kapağı pinler üzerindeyken jumper "Açık" tır. Şekilde pin1 ve pin2'si "Kapalı" olan jumper kapağı bu 2 pine yerleştirilmiş 3-pinli jumper gösterilmektedir. Jumper Ayar CMOS’u temizleme (CLRCMOS1, 3-pinli jumper) (bkz. s.1 No. 16) Default Clear CMOS Not: CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı kapatın ve güç kablosunun fişini güç kaynağından çekin. 15 saniye bekledikten sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası...
  • Página 97 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 Yerleşik Fişler ve Konektörler Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir! Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3) konektör, dahili depolama (SATA_1: bkz. s.1, No. 10) cihazları için SATA veri (SATA_2: bkz. s.1, No. 7) kablolarını destekler. Geçerli...
  • Página 98 All manuals and user guides at all-guides.com Ön Panel Ses Fişi Bu, panel ses kablosu için OUT_RET OUT2_L J_SENSE uygun bağlantı sağlayan ve (9-pinli HD_SES1) MIC_RED OUT2_R ses cihazlarını kontrol PRESENCE# (bkz. s.1 No. 20) MIC2_R MIC2_L etmeyi sağlayan bir arayüzdür. 1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin. 2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground’u (GND) Ground’a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. E. Ön mikrofonu etkinleştirmek için ® Windows 10 / 10 64-bit / 78.1 / 8.1 64-bit / 7 / 7 64-bit İS için: Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın.
  • Página 99 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i, sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun. Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe DUMMY SPEAKER bağlayın.
  • Página 100 All manuals and user guides at all-guides.com ATX Güç Konektörü Lütfen bir ATX güç kaynağını bu konektöre bağlayın. (24-pinli ATXPWR1) (bkz. s.1 No. 5) Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ATX 12V Güç Konektörü Lütfen bir ATX 12V güç kaynağını bu konektöre (8-pinli ATX12V1) bağlayın. (bkz. s.1 No. 1) Seri port Fişi Bu COM1 fişi bir seri port RRXD1 DDTR#1 modülünü...
  • Página 101 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Yazdırma Portu Fişi Bu, yazdırma portu kablosu için STB# SPD0 SPD1 SPD2 yazıcı cihazlarının uygun (25-pinli LPT1) SLCT SPD3 SPD4 BUSY SPD5 bağlanmasını sağlayan bir (bkz. s.1 No. 17) ACK# SPD6 SPD7 arayüzdür. SLIN# PINIT# ERROR# AFD#...
  • Página 102 ASRock 의 FM2A88M-HD+ R3.0 메인 보드를 구매하여 주신것에 대하여 감사 드립 니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니 다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치...
  • Página 103 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 설명서 플랫폼 • Micro ATX 폼 팩터 • 솔리드 콘덴서 구조 • 소켓 FM2+ 95W / FM2 100W 프로세서에 대한 지원 칩셋 • AMD A88X (Bolton-D4) 메모리 • 듀얼 채널 메모리 기술 지원...
  • Página 104 • 1 개의 D-Sub 포트 • 1 개의 DVI-D 포트 • 1 개의 HDMI 포트 • 4 개디폴트 USB 2.0 포트 (ESD 보호 (ASRock 풀 스파 이크 보호 ) 지원 ) • 2 개디폴트 USB 3.0 포트 (AMD A88X (Bolton-D4)) (ESD 보호...
  • Página 105 • USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하 는 헤더 2 개 ) • AMD A88X (Bolton-D4) 의 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ESD 보호 (ASRock 풀 스파이크 보 호 ) 지원 ) BIOS •...
  • Página 106 All manuals and user guides at all-guides.com 1.3 점퍼 셋팅 그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는 “ 쇼트 ” 입니다 . 점퍼 캡이 핀 위에 없을 때 점퍼는 “ 오픈 ” 입니다 . 그림은...
  • Página 107 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 온보드 헤더 및 커넥터 주의 ! 이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마 세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 ! 시리얼 ATA3 커넥터...
  • Página 108 All manuals and user guides at all-guides.com 전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 OUT_RET OUT2_L J_SENSE 편리하게 조절하고 연결할 수 (9 핀 HD_AUDIO1) MIC_RED OUT2_R 있는 전면 오디오 인터페이스 PRESENCE# ( 1 페이지 , 20 번 항목 참조 ) MIC2_R MIC2_L 입니다...
  • Página 109 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니 다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있...
  • Página 110 All manuals and user guides at all-guides.com 본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속 도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머 더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결 하십시오...
  • Página 111 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 섀시 침입 헤더 이 메인보드는 섀시 커버가 제 거되면 이를 감지하는 케이스 (2 핀 CI1) Signal 열림 감지 기능을 지원합니다 . (1 페이지 , 19 번 항목 참조 ) 이 기능은 섀시에 섀시 침입 감...
  • Página 112 しに最新版のマニュアルが掲載されます。 最新の VGA カードおよび CPU サ ポートリストもウェブサイトでご覧になれます。 ASRock 社ウェブサイト ： http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、 当社のWebサイト にアクセスし、使用しているモデルについての特定情報を見つけてくださ い。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock FM2A88M-HD+ R3.0 マザーボード (Micro ATX フォームファクター ) ASRock FM2A88M-HD+ R3.0 クイックインストレーションガイド ASRock FM2A88M-HD+ R3.0 サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド...
  • Página 113 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 仕様 プラットフ • マイクロ ATX フォームファクター • 固体コンデンサ設計 • Socket FM2+ 95W / FM2 100W プロセッサのサポート ヱップセッ • AMD A88X (Bolton-D4) ト メモリー • デュアルヱャンネル DDR3 メモリーテクノロジー • DDR3 DIMM スロット x 2 •...
  • Página 114 • 1 x PS/2 マウス / キーボードポート • D-Sub ポート x 1 • DVI-D ポート x 1 • HDMI ポート x 1 • Ready-to-Use USB 2.0 ポート x 4 （ESD 保護（ASRock フルスパイク保護）をサポートします） • Ready-to-Use USB 3.0 ポート x 2 (AMD A88X (Bolton- D4))（ESD 保護（ASRock フルスパイク保護）をサポー...
  • Página 115 • 4 ピン 12V 電源コネクター x 1 • フロントパネルオーディオコネクター x 1 • USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2 （ESD 保護（ASRock フルスパイク保護）をサポー トします） • AMD A88X (Bolton-D4) の USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1（ESD 保護（AS- Rock フルスパイク保護）をサポートします）...
  • Página 116 All manuals and user guides at all-guides.com 1.3 ジャンパ設定 右の図はジャンパがどのように設定されているかを示 します。ジャンパキャップがピンに置かれている場 合、ジャンパは “ショート” になります。ジャン パキャップがピンに置かれていない場合、ジャンパ は “オープン”になります。右の図で、３ピンジャ ンパで、1-2 ピンを “ショート”の場合、これらの ２つのピンにジャンパキャップを置きます。 ジャンパ 設定 説明 CMOS の消去ジャンパ (CLRCMOS1） ( ページ 1 アイテム 16 参照） CMOS の消去 デフォルト設定 注 : CLRCMOS1により、 CMOSのデータをクリアできます。 システムパラメータをクリアしデフォルト設定にリ セットするには、...
  • Página 117 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 オンボードのヘッダとコネクタ類 オンボードのヘッダとコネクタ類はジャンパではありません。 それらのヘッ ダやコネクタにジャンパキャップをかぶせないでください。 ヘッダやコネクタ にジャンパキャップをかぶせると、 マザーボードに深刻な影響を与える場 合があります。 シリアル ATA3 コネクタ これら 4 本のシリアル ATA3 (SATA3）コネクタは内蔵スト SATA_1: ページ 1, アイテム 10 を参照 レーデバイスに使用する SATA SATA_2: ページ 1, アイテム 7 を参照...
  • Página 118 All manuals and user guides at all-guides.com フロントオーディオパネルコネクタ このコネクタは、オーディオ機器 との便利な接続とコントロールを (9 ピン HD_AUDIO1) OUT_RET OUT2_L 可能にするフロンとオーディオパネ ページ 1, アイテム 20 を参照 J_SENSE MIC_RED OUT2_R ルのためのインターフェイスで PRESENCE# MIC2_R す。 MIC2_L ハイディフィニションオーディオはジャックセンシングをサポー トしますが、正しく機能するためにシャーシのパネルワイヤが HAD をサポートする必要があります。このマニュアルとシャー シのマニュアルの指示に従って、システムを取り付けてくださ い。 AC’97 オーディオパネルを使用する場合、次のように前面パ ネルのオーディオヘッダに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B.
  • Página 119 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。 電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コン ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを 押してコンピュータを再起動します。 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続 します。LED は、システムが動作しているときに点灯します。LED はシ ステムが S3 スリープ状態のときに点滅します。システムが S4 スリープ 状態になるか、電源オフ (S5) になると、LED は消灯します。...
  • Página 120 All manuals and user guides at all-guides.com このマザーボードでは4ピンCPUファン(クワイエットファン)がサポートされていますが、 ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、 ピン 1-3 に接続してください。 接続されたピン 1-3 3ピンファンのインストール ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1)　 ページ 1, アイテム 5 を参照 このマザーボードには 24 ピン ATX 電源コネクタが装備されており、 従来の...
  • Página 121 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 ケース侵入ヘッダ このマザーボードはケースオープン 信 検出機能に対応しており、シャーシ (2 ピン CI1) Signal カバーが取り外されているかどうか ページ 1, アイテム 19 を参照 を検出します。この機能は、 シャーシ侵入検出設計を組み込んだ シャーシを必要とします。 TPM ヘッダー このコネクターはトラステッドプ （17 ピン TPMS1） ラットフォームモジュール（TPM） ページ 1, アイテム 4 を参照 システムをサポートし、鍵、デジタ ル証明書、パスワード、データを安...
  • Página 122 All manuals and user guides at all-guides.com 1. 主板簡介 謝謝你采用了華擎 FM2A88M-HD+ R3.0 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主 板信息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 FM2A88M-HD+ R3.0 主板...
  • Página 123 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 主板規格 架构 • Micro ATX 規格尺寸 • 固 态电容器设计 處理器 • 支持 Socket FM2+ 95W / FM2 100W 處理器 芯片組 • AMD A88X (Bolton-D4) 系統內存 • 支持雙通道 DDR3 內存技術 • 配備 2 個 DDR3 DIMM 插槽...
  • Página 124 All manuals and user guides at all-guides.com 音效 • 5.1 聲道高保真音頻 (Realtek ALC662 音頻編解碼器 ) • 支 持防突波 ( 华擎全防护 ) • E LNA 音频电容 板載 LAN 功 • PCIE x1 千兆网卡 10/100/1000 Mb/s • Realtek RTL8111GR 能 • 支持 远 端開机功能 (Wake-On-WAN) •...
  • Página 125 10 驅動程序，請訪問擎网站了解詳情： http://www.asrock.com Windows ® *Carrizo FM2r2 處理器僅支持 10 64 位 / 8.1 64 位 / 7 32 位 / 7 64 位。 認證 • FCC, CE, WHQL • 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應 器 ) * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com...
  • Página 126 All manuals and user guides at all-guides.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接”。 接腳 設定...
  • Página 127 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 板載接頭和接口 板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！ Serial ATA3 接口 這裡有四組 Serial ATA3 (SATA3) 接口支持 Serial (SATA_1: 見第 1 頁第 10 項 ) (SATA) 數據線作為內部儲存 (SATA_2: 見第 1 頁第 7 項 ) 設置。目前 SATA3 界面理論...
  • Página 128 All manuals and user guides at all-guides.com C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。 E. 開啟前置麥克風。 ® 在 Windows 10 / 10 64 位元 /8.1 / 8.1 64 位元 / 7 / 7 64 位元 操作系統中...
  • Página 129 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 機箱喇叭接頭 請將機箱喇叭連接到這個接 DUMMY SPEAKER 頭。 (4 針 SPEAKER1) DUMMY ( 見第 1 頁第 11 項 ) 機箱風扇接頭 請將風扇連接線接到這個 接頭，並讓黑線與接地的針腳 (4 針 CHA_FAN1) FAN_SPEED_CONTROL 相接。 ( 見第 1 頁第 15 項 )
  • Página 130 All manuals and user guides at all-guides.com 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 接頭 請將一個 ATX 12V 電源供應 器接到這個接頭。 (8 針 ATX12V1) ( 見第...
  • Página 131 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說 明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連...
  • Página 132 All manuals and user guides at all-guides.com 1. 主機板簡介 謝謝你採用了華擎 FM2A88M-HD+ R3.0 主機板 , 本主機板由華擎嚴格製造 , 品質可 靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安 裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品...
  • Página 133 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.2 主機板規格 架構 • Micro ATX 尺寸 • 固態電容設計 處理器 • 支援插座 FM2+ 95W / FM2 100W 處理器 晶片組 • AMD A88X (Bolton-D4) 系統記憶體 • 支援雙通道 DDR3 記憶體技術 • 2 個 DDR3 DIMM 插槽...
  • Página 134 All manuals and user guides at all-guides.com • 5.1 聲道高清晰音效 (Realtek ALC662 音效編解碼器 ) 音效 • 支援防突波 (ASRock 全防護 ) • ELNA 音響級電容 網路功能 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111FR • 支援 Realtek RealWoW! Technology • 支援網路喚醒（Wake-On-LAN）...
  • Página 135 資訊 ： http://www.asrock.com ® * Carrizo FM2r2 處理器只支援 Windows 10 64 位元 / 8.1 64 位元 / 7 32 位元 / 7 64 位元 。 認證 • FCC, CE, WHQL • 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應 器 ) * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com...
  • Página 136 All manuals and user guides at all-guides.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接”。 接腳 設定...
  • Página 137 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 1.4 接頭 此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 ! 接頭 圖示 說明 Serial ATA3 接口 這裡有四組 Serial ATA3 (SATA3) 接口支援 SATA 數據 (SATA_1: 見第 1 頁第 10 項 ) 線作為內部儲存設置。 (SATA_2: 見第 1 頁第 7 項 ) 目前...
  • Página 138 All manuals and user guides at all-guides.com 前置音效接頭 可以方便連接音效設備。 OUT_RET OUT2_L J_SENSE (9 針 HD_AUDIO1) MIC_RED OUT2_R ( 見第 1 頁第 20 項 ) PRESENCE# MIC2_R MIC2_L 1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2.
  • Página 139 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭...
  • Página 140 All manuals and user guides at all-guides.com ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 1 頁第 5 項 ) 雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明...
  • Página 141 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 STB# 印表機接針 SPD0 這是一個連接印表機的接口，方 SPD1 SPD2 SLCT SPD3 便您連接印表機設備。 (25 針 LPT1) SPD4 BUSY SPD5 ACK# SPD6 ( 見第 1 頁第 17 項 ) SPD7 SLIN# PINIT# ERROR# AFD#...
  • Página 142 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock. Website ASRock http://www.asrock.com 1.1 Isi Paket Papan Induk FM2A88M-HD+ R3.0 ASRock (Faktor Form...
  • Página 143 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 Spesifikasi Podium • Bentuk dan Ukuran Micro ATX • Desain Kapasitor Solid • Didukung untuk prosesor Socket FM2+ 95W/FM2 100W Grup • AMD A88X (Bolton-D4) Chip Ingatan • Teknologi ingatan DDR3 dwisaluran • 2 x Alur DDR3 DIMM...
  • Página 144 • Mendukung pemutaran 1080p Blu-ray (BD) dengan port DVI-D dan HDMI Audio • 5.1 CH HD Audio (Realtek ALC662 Audio Codec) • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • ELNA Audio Caps • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR...
  • Página 145 All manuals and user guides at all-guides.com FM2A88M-HD+ R3.0 • HD Audio Jack: Line in / Penyuara Depan / mikropon Peny- • 4 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID impanan (RAID 0, RAID 1, RAID 5 dan RAID 10), NCQ, AHCI dan fungsi fungsi “Hot Plug”...
  • Página 146 ® * Prosesor Carrizo FM2r2 hanya mendukung Windows 64-bit/ 8.1 64-bit / 7 32-bit / 7 64-bit. Sertifi- • FCC, CE, WHQL kasi • ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com...

  • Página 147: Contact Information
