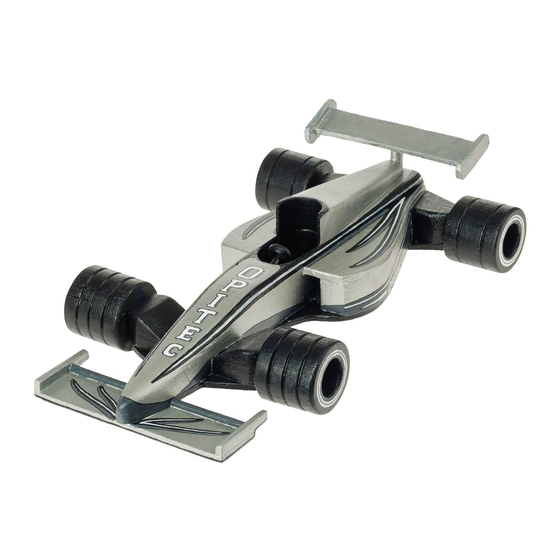

- Página 1 F ó r m u l a NOTA Una vez terminadas, las maquetas de construcción de OPITEC no deberían ser consideradas como juguetes en el sentido comercial del termino. De hecho son medios didácticos adecuados para un trabajo pedagógico. D101751#1...
-
Página 2: Werkstoff: Contrachapado De Madera (Gabón) Capas De Fibras Opuestas
1. - Informaciones técnicas: Tipo: Modelo de madera/Juguete de madera Uso: Construcción en el taller a partir de 10/12 años 2. - Elementos utilizados: 2.1. -Material: madera de pino (resinosa), blanda contrachapado de madera de Gabón, fibras opuestas; Tratamiento: serrar, limar y pulir; Unión: encolar (cola para madera resistente al agua) Superficie:... - Página 3 4. - Material suministrado: Aplicación Material Cantidad Medidas Dibujo Base, contrachapado 4 x 145 x 300 mm alerones, laterales Protección listón de pino 20 x 30 x 100 mm Carenado listón de pino 30x 30 x 300/350 mm Depósito y soportes, de ejes listón de pino 20 x 30 x 350 mm...
- Página 4 5. - Dibujo explosionado D101751#1...
- Página 5 6. - Instrucciones de montaje 6.1. - Preparación de la base, de los alerones y de los laterales 6.2.- Preparación del carenado y de la protección 6.3.- Preparación del depósito y de los soportes de ejes 6.4.- Montaje del carenado y de los soportes de ejes 6.5.- Fabricación del volante y de la fijación del alerón trasero 6.6.- Montaje de los alerones y del volante 6.7.- Fabricación y montaje de las ruedas...
-
Página 6: Preparación Del Carenado Y De La Protección
6.2. - Preparación del carenado y de la protección 6.2.1 - Con los dos listones (3) fabricar el carenado delantero y trasero como se indica en las figuras siguientes. NOTA: las perforaciones de Ø 25 mm debe hacerlas un profesor Ø... -
Página 7: Preparación Del Depósito Y De Los Soportes De Ejes
6.2.2 - Con el listón de pino (2) de 20 x 30 x 100 Mm. fabricar la protección como se indica en la figura. 6.3. - Preparación del depósito y de los soportes de ejes 6.3.1 .- Trasladar sobre el listón (4) las plantillas (página 11) de las piezas laterales (depósito) y de los soportes de ejes como se indica en la figura. -
Página 8: Montaje Del Carenado Y De Los Soportes De Ejes
6.4 - Montaje del carenado y de los soportes de ejes Como se indica en la figura, pegar el carenado, el protector, los depósitos (laterales) y los soportes de ejes en la base. NOTA: ajustar las dos piezas del carenado sobre la base. 6.5 - Fabricación del volante y de la fijación del alerón trasero 6.5.1 - Recorta la varilla (6) a 40 mm y cortar al bies en un extremo como se indica en la figura. -
Página 9: Montaje De Los Alerones Y Del Volante
6.6 - Montaje de los alerones y del volante 6.6.1 - Pegar el volante, el soporte del alerón y los dos alerones como se muestra en la figura. 6.6.2.- Ajustar las dos varillas redondas (7) a medida del alerón y pegarlas 6.7 - Fabricación y montaje de las ruedas adaptar la longitud 6.7.1 - Partir por la mitad las barras (5) y perforarlas como se muestra en la figura.. -
Página 10: Control De Funcionamiento
6.7.3 .- Fijar las ruedas a los soportes de de los ejes con un tornillo (9) y dos arandelas (10). Dejar un poco de juego para que las ruedas puedan girar. NOTA: Hacer previamente pequeñas perforaciones de Ø 1,5 x 10 mm. para los tornillos! 6.8 - Control de funcionamiento Comprobar el buen funcionamiento de las ruedas 6.9 - Pintado... - Página 11 7. Plantillas Base 7.1 - Plantilla para la base (1) y laterales (depósito) (4) Escala 1 : 1 Pieza lateral (4) 20 x 30 x 350 mm D101751#1...
- Página 12 D101751#1...
- Página 13 7. Plantillas 7.2.- Plantilla para aletas de los alerones, los alerones y revestimientos laterales Escala 1 : 1 Revestimiento de piezas laterales Alerón trasero Alerón delantero Aletas para alerón Aletas para alerón delantero trasero D101751#1...
