1 0 1 . 8 4 3

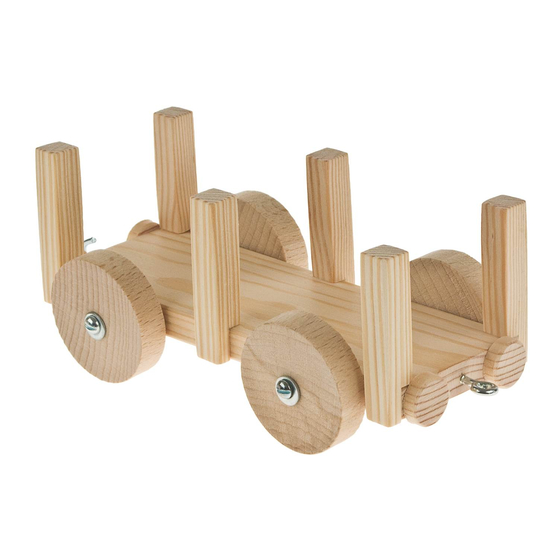

V a g ó n
d e
m e r c a n c í a s
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-
sión de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
1
M101843#1
Publicidad
Manuales relacionados para Opitec 101.843
Resumen de contenidos para Opitec 101.843
- Página 1 V a g ó n m e r c a n c í a s NOTA Las maquetas de OPITEC, una vez terminadas, no deberían ser consideradas como juguetes en el sen- tido comercial del término. De hecho, se trata de material didáctico adecuado para un trabajo...
-
Página 2: Informaciones Técnicas
1. - Informaciones técnicas: Tipo: Maqueta de madera Uso: Construcción en el taller a partir de 10 12 años 2. - Elementos utilizados: -Material: madera de pino (resinosa), blanda las maderas deben estar secas para trabajarlas; Tratamiento: serrar, limar y pulir Marcar con las medidas o plantillas indicadas;... - Página 3 4.- Material suministrado: Aplicación Material Cantidad Medidas Dibujo Plataforma listón de pino 10 x 50 x 200 mm Montantes listón de pino 10 x 10 x 150 mm Topes varilla de pino Ø 15 x 100 mm Ruedas discos de haya Ø...
-
Página 4: Fabricación De Los Montantes Y De Los Topes
6. - Instrucciones de montaje 6.1 - Fabricación de los montantes y de los topes 6.2.- Montaje de acoplamientos, topes, ruedas y montantes 6.1 - Fabricación de los montantes y de los topes 6.1.1 - Serrar los dos listones (2) en tres piezas iguales para obtener 6 piezas de 10 x 10 x 50 mm. Serrar un encaje como se indica en la figura en cada pieza y pulir. - Página 5 6.2 - Montaje de acoplamientos, topes, ruedas y montantes 6.2.1 - Atornillar la hembrilla abierta (7) y la hembrilla cerrada (8) centradas en las paredes delantera y tra- sera de la plataforma (1) . NOTA: Marcar las perforaciones con punzón o preperforarlas con broca! 6.2.2 - Poner dos topes (3) centrados en los extremos de cada frontal de la plataforma (1) 6.2.3.- Como se indica en la figura, fijar las ruedas (4) con los tornillos (6) y las arandelas (5) en las posicio- nes marcadas de modo que las ruedas giren fácilmente sobre el tornillo y sin juego.
