Resumen de contenidos para CAME A18230

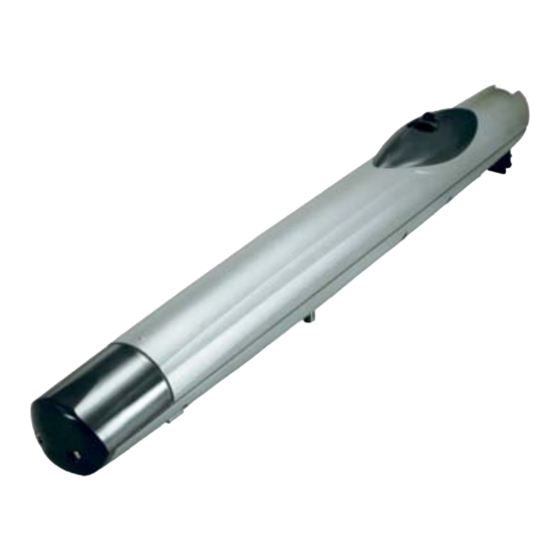

- Página 1 119DU80ES AUTOMATIZACIÓN PARA CANCELAS BATIENTES Manual de instalación A18230...
- Página 2 Cualquier uso diferente se debe considerar peligroso. y de rozamiento (guías de deslizamiento) • Efectuar controles funcionales CAME cancelli automatici S.p.A . no será responsable debido a daños a fotocélulas y bandas de goma sensibles de seguridad cada seis meses.
-
Página 3: Referencias Normativas
☞ REFERENCIAS NORMATIVAS Came Cancelli Automatici S.p.A. es un empresa que cuenta con sistema de gestión de la calidad certificado en ISO 900 y de gestión medioambiental ISO 14001. El producto en cuestión cumple con las siguientes normativas vigentes citadas en la declaración de conformidad. -
Página 4: Datos Técnicos
Datos técnicos Tipo A18230 Grado de protección IP Alimentación (V - 50/60 Hz) 230 AC Alimentación motor (V - 50/60 Hz) 230 AC Absorción (A) 1,2 max. Potencia (W) Empuje (N) 400 ÷ 2000 Tiempo de apertura a 90° (s) Intermitencia/Trabajo Temperatura de trabajo (°C) -
Página 5: Indicaciones Generales Para La Instalación
INDICACIONES GENERALES PARA LA INSTALACIÓN ⚠ La instalación debe ser efectuada por personal calificado y experimentado y de acuerdo a las normativas vigentes. Verificaciones preliminares ⚠ Antes de efectuar la instalación es necesario: • Prever un adecuado dispositivo de desconexión omnipolar con una distancia mayor de 3 mm entre contactos de seccionamiento de la alimentación;... -
Página 6: Instalación
INSTALACIÓN ⚠ Las siguientes ilustraciones son sólo a título de ejemplo ya que el espacio para la fijación del motorreductor y de los accesorios varía de acuerdo a las dimensiones máximas. El instalador debe elegir la solución más acorde con las exigencias. Colocación de los tubos corrugados Predisponer los tubos corrugados necesarios para las conexiones provenientes de la entrada de cables. -
Página 7: Desbloqueo Manual Del Motorreductor
Soldar las dos partes de la pletina pilar y fijarla con tornillos y tacos adecuados. Si el pilar es de metal, soldar la pletina al pilar. Nota: los taladros de la pletina pilar permiten variaciones en el ángulo de apertura de la hoja. Soldar la pletina cancela en la hoja. -
Página 8: Fijación Del Motorreductor
Fijación del motorreductor Lubricar el casquillo e insertarlo en uno de los taladros de la pletina pilar. Fijar la articulación a la pletina pilar con el tornillo M8x35 y la tuerca UNI7474 M8. Tornillo M8 x 35 Casquillo Articulación Tuerca UNI 7474 M8 Insertar el casquillo en el perno. -
Página 9: Determinación De Los Puntos De Final De Carrera
Determinación de los puntos de final de carrera En apertura. Abrir completamente la hoja y ubicar el bloqueo físico de apertura en el tope con el perno. Fijar el bloqueo físico En cierre. Cerrar completamente la hoja y ubicar el bloqueo físico de cierre en el tope con el perno. Fijar el bloqueo físico. - Página 10 Conexión al cuadro de mando Conexión Motorreductor de 230 V DC de acción retardada en cierre Cuadro de mando ZA3N Conexión motorreductor de 230V DC de acción retardada en apertura Alimentación 230V AC - 50/60 Hz...
- Página 11 Installazione e collegamento per apertura verso l’esterno Apertura hoja (°) (mm) (mm) (mm) 90° Soldar la pletina suplementaria (no suministrada) a la pletina pilar, fijar la pletina suplementaria al pilar respetando las cotas A y B indicadas en la tabla. Abrir la cancela a 90°, soldar o fijar con tornillos adecuados la pletina cancela respetando la cota E.
-
Página 12: Mantenimiento Periódico
MANTENIMIENTO Mantenimiento periódico ☞ Se aconseja efectuar un control periódico del lubricado y el apriete de tornillos de fijación de la automatización. En caso de vibraciones anómalas y chirridos, lubricar con grasa los puntos de articulación como se indica en la siguiente Lubricar el tornillo sinfín a través de las ranuras;... -
Página 13: Resolución De Problemas
UNI EN ISO 14001, garantizando así el respeto y la protección del medioambiente. Les Rogamos que contribuyan a proteger el medio ambiente, protección que CAME considera una de las bases fundamentales del desarrollo de sus estrategias operativas y de mercado, respetando estas breves indicaciones en materia de eliminación:...
