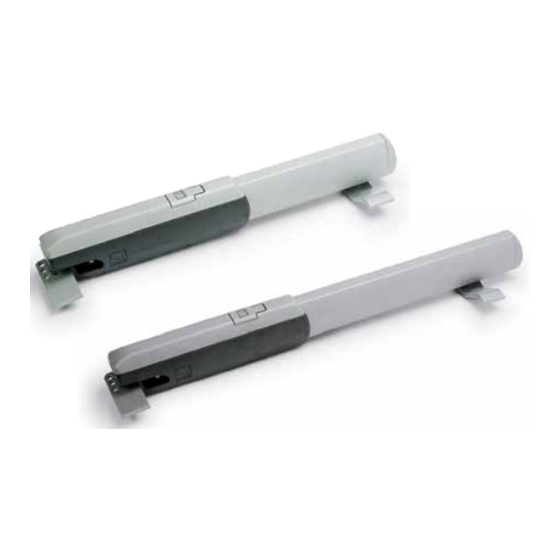

CAME A 3000 Manual De Instalación
Ocultar thumbs
Ver también para A 3000:
- Manual de instalación y de uso (13 páginas) ,
- Manual de usuario (12 páginas) ,
- Manual de instalación (17 páginas)
Manuales relacionados para CAME A 3000
Resumen de contenidos para CAME A 3000
- Página 1 AUTOMATIZACIÓN 11 9 D4 9ES PARA CANCELAS BATIENTES MANUAL DE INSTALACIÓN A 3000/3006/3100/3106 A 5000/5006/5100/5106 Español...
- Página 2 • El producto deberá destinarse sólo al uso para el cual ha sido expresa- desbloquear la automatización y no utilizarla hasta que no se restablezcan mente diseñado. Cualquier uso diferente se debe considerar peligroso. CAME las condiciones de seguridad • Quitar la alimentación eléctrica antes de cancelli automatici S.p.A .
-
Página 3: Leyenda De Los Símbolos
3 Normativas de referencia Came Cancelli Automatici es una empresa que cuenta con sistema de gestión de la calidad certificado en ISO 9001 y de gestión ambiental certificado en ISO 14001. Para el producto en cuestión se han tomado como referencia las siguientes normativas: véase declaración de conformidad. -
Página 4: Descripción De Las Piezas
2) Brida de cabeza 3) Articulación de cola 4) Soporte de cola 5) Placa de fi jación 4.4 Dimensiones totales A 5000/5006/5100/5106 A 3000/3006/3100/3106 Carrera Carrera 5 Instalación 5.1 Controles preliminares Antes de instalar la automatización es necesario verificar que: •... -
Página 5: Herramientas Y Materiales
5.2 Herramientas y materiales Tenga a disposición todas las herramientas y el material necesario para efectuar la instalación de manera segura, respetando las normativas vigentes. En la figura se indican algunos ejemplos de las herramientas que necesita el instalador. 5.3 Tipo de cables y espesores mínimos Longitud cable Longitud cable Longitud cable... -
Página 6: Montaje
5.5 Montaje Las aplicaciones que siguen a continuación son sólo ejemplos, porqué el espacio para la fijación de la automatización y de los accesorios varía en función de las dimensiones máximas ocupadas. Por lo tanto es el instalador quien debe elegir la solución más idónea. - Página 7 Placa de fi jación Nivelar la brida Brida de cabeza Con la cancela cerrada, aplicar la placa de fijación sobre la hoja, cerciorándose que la brida de cabeza esté en eje horizontal re- specto a la brida de cola y respetando la medida E. Cárter Desenroscar los dos tornillos de fi...
-
Página 8: Desbloqueo Con Llave Personalizada
5.6 Desbloqueo con llave personalizada Llave Sólo para: A3000/A3006 Tapa A5000/A5006 El desbloqueo debe efectuarse con el motor parado: 1) alzar la tapa; 2) introducir y girar la llave que instantáneamente desbloquea la hoja; 3) Empujar o tirar la hoja manualmente Para bloquear de nuevo la hoja es suficiente volver a introducir la llave. -
Página 9: Conexión A Los Cuadros De Mando Za3N/Zm3E
5.8 Conexión a los cuadros de mando ZA3N/ZM3E Conexión 2 motores Conexión 1 motor... -
Página 10: Aplicación Para La Apertura Hacia Afuera
5.9 Aplicación para la apertura hacia afuera Tab. 4 A3000-3006 A5000-5006 3100-3106 5100-5106 130 mm 200 mm 130 mm 200 mm 720 mm 920 mm Exterior Interior Soporte suplementario - Medir las cotas A y B (Tab.4). - Fijar el soporte de cola a un soporte suplementario y aplicarlo en el pilar. - Abrir la cancela (máx 90°), medir la cota E (Tab.4) y fi... -
Página 11: Mantenimiento
7 Mantenimiento Mantenimiento periódico Antes de efectuar cualquier operación de mantenimiento, cortar la corriente eléctrica para evitar eventuales situaciones de peligro causadas ☞ por movimientos accidentales del dispositivo. Registro del mantenimiento periódico a cargo del usuario (semestral) Fecha Anotaciones Firma Mantenimiento extraordinario El siguiente cuadro sirve para apuntar las operaciones de mantenimiento extraordinario, de reparación y de mejora efectuadas por empresas externas especializadas. -
Página 12: Resolución De Los Inconvenientes
UNI EN ISO 14001 garantizando el respeto y la tutela del medio ambiente. Invitamos a Ud. a continuar el compromiso por la tutela del ambiente que CAME considera uno de los fundamentos de desarrollo de sus estrategias operativas y de mercado, respetando simplemente breves indicaciones en materia de eliminación:...
