Manuales relacionados para Skymsen LT-2,0 SUPER-N
Resumen de contenidos para Skymsen LT-2,0 SUPER-N

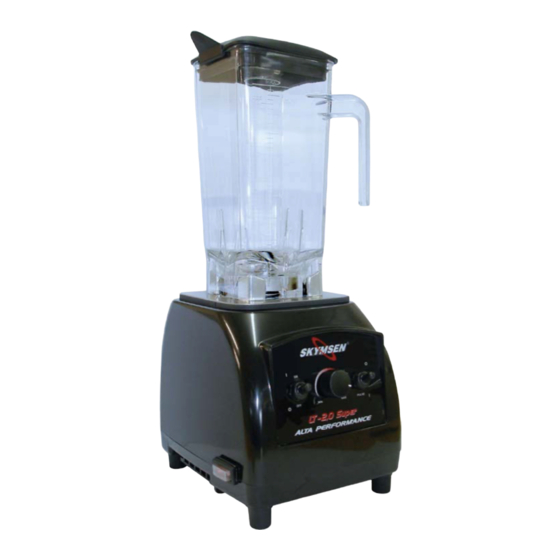

- Página 1 LICUADORA DE ALTA ROTACIÓN VASO POLICARBONATO CON VARIADIOR DE VELOCIDAD, 2,0 LITROS MODELO LT-2,0 SUPER-N...
-
Página 2: Tabla De Contenido
INDICE 1. Introducción ..................3 1.1 Seguridad ......................3 1.2 Componentes Principales ..................6 1.3 Características Técnicas ..................7 2. Instalación y Pre Operación ............... 7 2.1 Instalación ......................7 2.2 Pre operación ......................8 3. Operación ..................9 3.1 Accionamiento ...................... 9 3.2 Procedimiento para Alimentación ................. -
Página 3: Introducción
1. Introducción 1.1 Seguridad Cuando usado incorrectamente este equipo es una maquina potencialmente PELIGROSA. El mantenimiento, la limpieza ó otro cualquier servicio, debe ser hecho por una persona debidamente entrenada con la maquina desconectada de la red eléctrica. Para evitar cualquier accidente siga las siguientes instrucciones: 1.1.1 Lea todas las instrucciones. - Página 4 1.1.13 Siempre agarre el Vaso No 03 (Fig.01) mientras la licuadora esté en operación. 1.1.14 Cuando se use la licuadora para procesar líquidos calientes se retire la sobre tapa, y se quede con las manos lejos del agujero en la Tapa .para evitar posibles quemaduras. 1.1.15 Nunca toque la cuchilla mientras la licuadora esté...
- Página 5 IMPORTANTE Para la mayor seguridad del operador este equipo está proveído de un sistema de seguridad que impide su accionamiento involuntario después de una eventual falta de energía. IMPORTANTE Certifíquese que el cable de alimentación esté en perfectas condiciones de uso.
-
Página 6: Componentes Principales
1.2 Componentes Principales Todos los componentes que incorporan la maquina son construidos con materiales cuidadosamente seleccionados para su función, dentro de los padrones de prueba y de la experiencia de SIEMSEN. FIGURA 01 01 - Sobre Tapa 06 - Llave Pulsar 02 - Tapa 07 - Llave controladora de velocidad 03 - Vaso... -
Página 7: Características Técnicas
1.3 Características Técnicas TABLA 01 CARACTERÍSITCAS UNIDAD LT-2,0 SUPER-N Capacidad Máxima del Vaso Tensión Frecuencia 50 ~ 60 Potencia 1500 Altura Ancho Profundidad Peso Neto Peso Bruto 2. Instalación y Pre Operación 2.1 Instalación 2.1.1 Posicionamiento Trabaje con su Licuadora sobre una superficie seca, estable preferentemente con 850 mm de altura. -
Página 8: Importante
IMPORTANTE Certifíquese de que la tensión de la red eléctrica es la misma de la tensión indicada en la etiqueta del cable de alimentación. 2.2 Pre Operación Antes de usar su equipo se debe lavar todas las partes que entren en contacto con el producto con agua y jabón neutro (vea ítem 3.4 Limpieza). -
Página 9: Colocando La Sobre Tapa
2.2.3 Colocando la Sobre Tapa La Sobre Tapa No.01 (Fig.01) puede ser usada sea para observar el procesamiento, sea para añadir ingredientes. Para retirarla gírela en el sentido horario hasta que se suelte, y después levántela. FIGURA 03 3. Operación 3.1 Accionamiento - Introduzca el enchufe en la toma;... - Página 10 IMPORTANTE Corte el producto en trozos pequeños de aproximadamente 3,5 cm. Este tamaño ayuda reducir el tiempo de proceso principalmente con productos congelados. En el caso de procesar hielo, se recomienda añadir un poco de agua. Respete el límite máximo indicado en el Vaso flacha 01 (Fig.04). FIGURA 04 Ponga la Tapa No.02 (Fig 01) con su Sobre Tapa No.01 (Fig.01) de acuerdo con las instrucciónes de los ítem 2.2.2 y 2.2.3.
-
Página 11: Sistema De Seguridad
3.3 Sistema de Seguridad 3.3.1 Sistema de protección contra accionamiento involuntario Para mayor seguridad del operador este equipo posee un sistema de seguridad que impide el accionamiento involuntario después de una ocasional falta de energía eléctrica. Después del retorno de la energía ponga la Llave Prende/Desliga No.08 (Fig.01) en la posición “O” y en seguida póngala en la posición “I”... - Página 12 Cuando la camada protectora sufre un rompimiento, el proceso de corrosión es iniciado, pudiendo ser evitado a través de la limpieza constante y adecuada. Inmediatamente después de la utilización del equipamiento, es necesario proceder con la limpieza, utilizando agua, jabón o detergentes neutros, aplicados con un paño suave o esponja de nylon.
-
Página 13: Nociones Generales De Seguridad
4. Nociones Generales de Seguridad IMPORTANTE Caso algun ítem de estas Nociones generales de Seguridad no sea aplicable a su producto no lo considere. Las Nociones Generales de Seguridad fueran preparadas para orientar y instruir adecuadamente a los operadores de las maquinas, así como aquellos que serán responsables por su manutención. -
Página 14: Cuidados Y Observaciones Antes De Ligar La Maquina
4.1.3 Avisos En el caso de falta de energía eléctrica, desligue inmediatamente la llave liga/desliga. - Use solamente óleos lubrificantes o grasas recomendadas o equivalentes. - Evite choques mecánicos, ellos pueden causar fallas o malo funcionamiento. - Evite que agua, suciedad o polvo entren en los componentes mecánicos y eléctricos de la maquina. -
Página 15: Inspección De Rutina
4.3 Inspección de Rutina 4.3.1 Aviso Al averiguar la tensión de las correas o de las cadenas, NO coloque los dedos entre las correas y las poleas, ni entre las cadenas y sus engranajes. 4.3.2 Cuidados Verifique los motores, correas, cadenas o engranajes y las partes deslizantes o girantes de la maquina, con relación a ruidos anormales. -
Página 16: Mantenimiento
4.6 Mantenimiento 4.6.1 Peligros Con la maquina ligada cualquier operación de manutención es peligrosa. DESLÍGUELA FÍSICAMENTE DE LA RED ELÉCTRICA, DURANTE TODA LA OPERACIÓN DE MANUTENCIÓN. IMPORTANTE Siempre sacar el enchufe en caso de emergencia. 4.7 Avisos La manutención eléctrica o mecánica debe ser hecha por una persona calificada para hacer el trabajo. -
Página 17: Analisis Y Resolución De Problemas
5. Análisis y Resolución de Problemas 5.1 Problemas, causas y resoluciones Este equipo fue diseñado para necesitar un mínimo de manutención. Sin embargo pueden ocurrir algunas irregularidades en su funcionamiento debido al desgaste natural causado por su uso. Caso ocurra algún problema verifique la Tabla 02 abajo donde están algunas soluciones recomendadas. - Página 18 TABLA 02 PROBLEMAS CAUSAS SOLUCIONES - Falta de energía eléctrica; - Controle la red eléctrica; - El equipo no prende. - Problema con el circuito - Llame el servicio Técnico. eléctrico. - Problema con el circuito - Olor a quemado ó humo. - Llame el servicio Técnico.
-
Página 19: Mantenimiento
6. Mantenimiento El mantenimiento debe ser considerado como un conjunto de procedimientos con el objetivo de conservar el equipo en las mejores condiciones de funcionamiento propiciando un aumento de su vida útil y de su seguridad. * Limpieza – Verificar el ítem No.3.4 de este manual. * Cableado –... -
Página 20: Diagrama Eléctrico
7. Diagrama Eléctrico Codigo del Diagrama Eléctrtico: 49872.6 Versión: Versão 01... - Página 21 ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________...
- Página 22 ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________...
- Página 23 ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________...
- Página 24 METALÚRGICA SIEMSEN LTDA. CNPJ: 82.983.032/0001-19 Rodovia Ivo Silveira - km 12, nº 9525, Galpão 1 - Bairro: Bateas - CEP: 88355-202 Brusque - Santa Catarina - Brasil Fone: +55 47 3211 6000 - Fax: +55 47 3211 6020 www.siemsen.com.br - comercial@siemsen.com.br 49869.6 - ESPANHOL Data de Correção: 06/01/2013 - Además, fabricamos una línea completa de equipos, consulte su revendedor.
