Datos técnicos
A.2 Datos técnicos de las CPU de seguridad
A.2.2

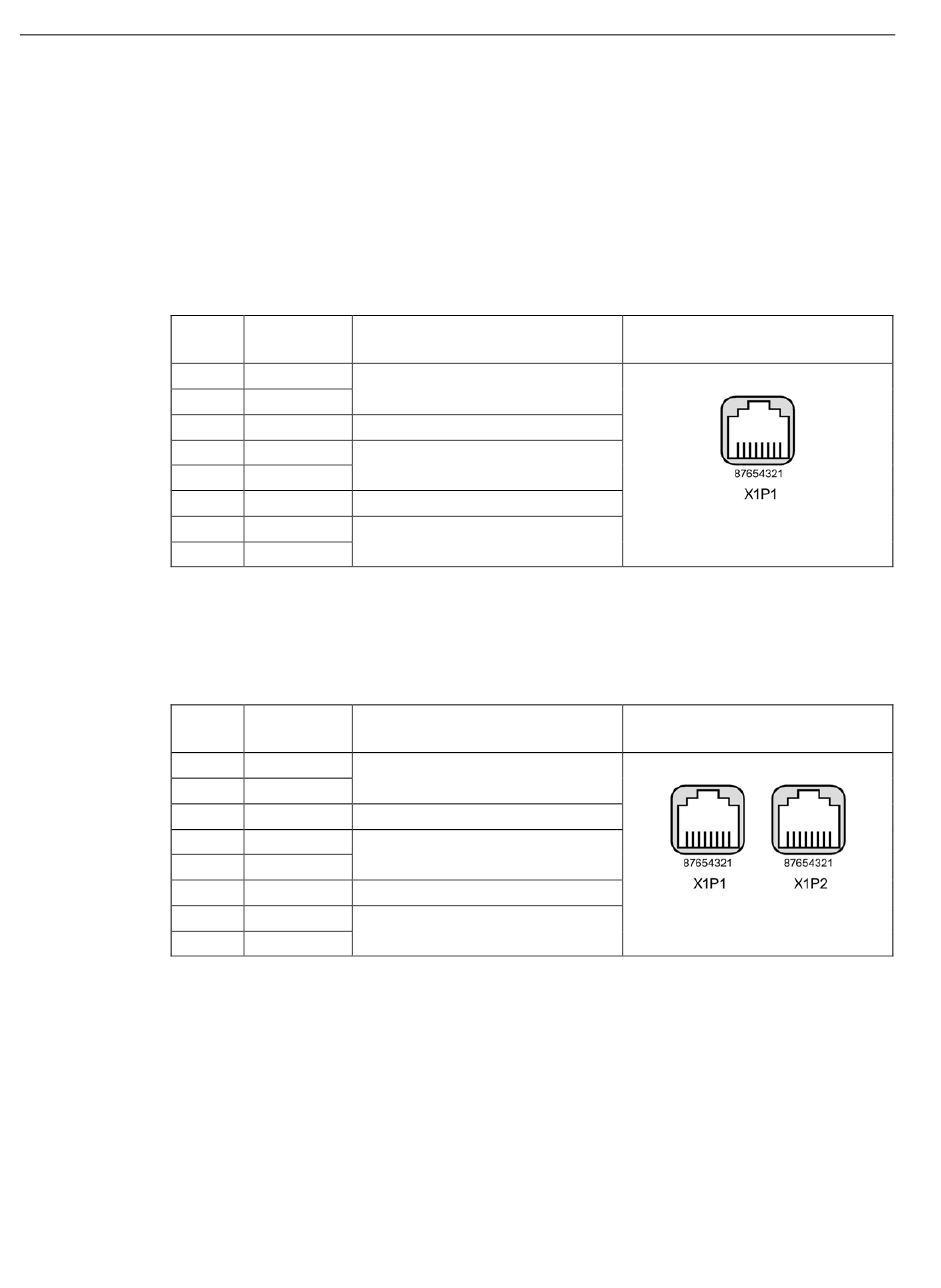

Asignaciones de pines del puerto X1 de la interfaz PROFINET

La CPU S7-1200 de seguridad se conecta a la red PROFINET a través de un conector
hembra RJ45 estándar. La asignación de pines depende del tipo de CPU.
CPU de un puerto
Las CPU de un puerto (CPU 1212FC y CPU 1214FC) tienen una configuración de pines
Ethernet MDI estándar, que es la siguiente:
Pin
CPU de dos puertos
Los puertos de una CPU de dos puertos (CPU 1215FC) tienen una configuración de pines
Ethernet MDI-X estándar, que es la siguiente:
Pin
176
Nombre de
señal
1 TD+ Datos de transmisión
2 TD-
3 RD+ Datos de recepción
4 GND Tierra
5 GND
6 RD- Datos de recepción
7 GND Tierra
8 GND
Nombre de
señal
1 RD+ Datos de recepción
2 RD-
3 TD+ Datos de transmisión
4 GND Tierra
5 GND
6 TD- Datos de transmisión
7 GND Tierra
8 GND
Descripción
Descripción
Manual de producto, V4.2, 09/2016, A5E38761897-AA
Asignación de pines del conector
hembra RJ45
Asignación de pines del conector
hembra RJ45
Manual de seguridad funcional S7-1200
