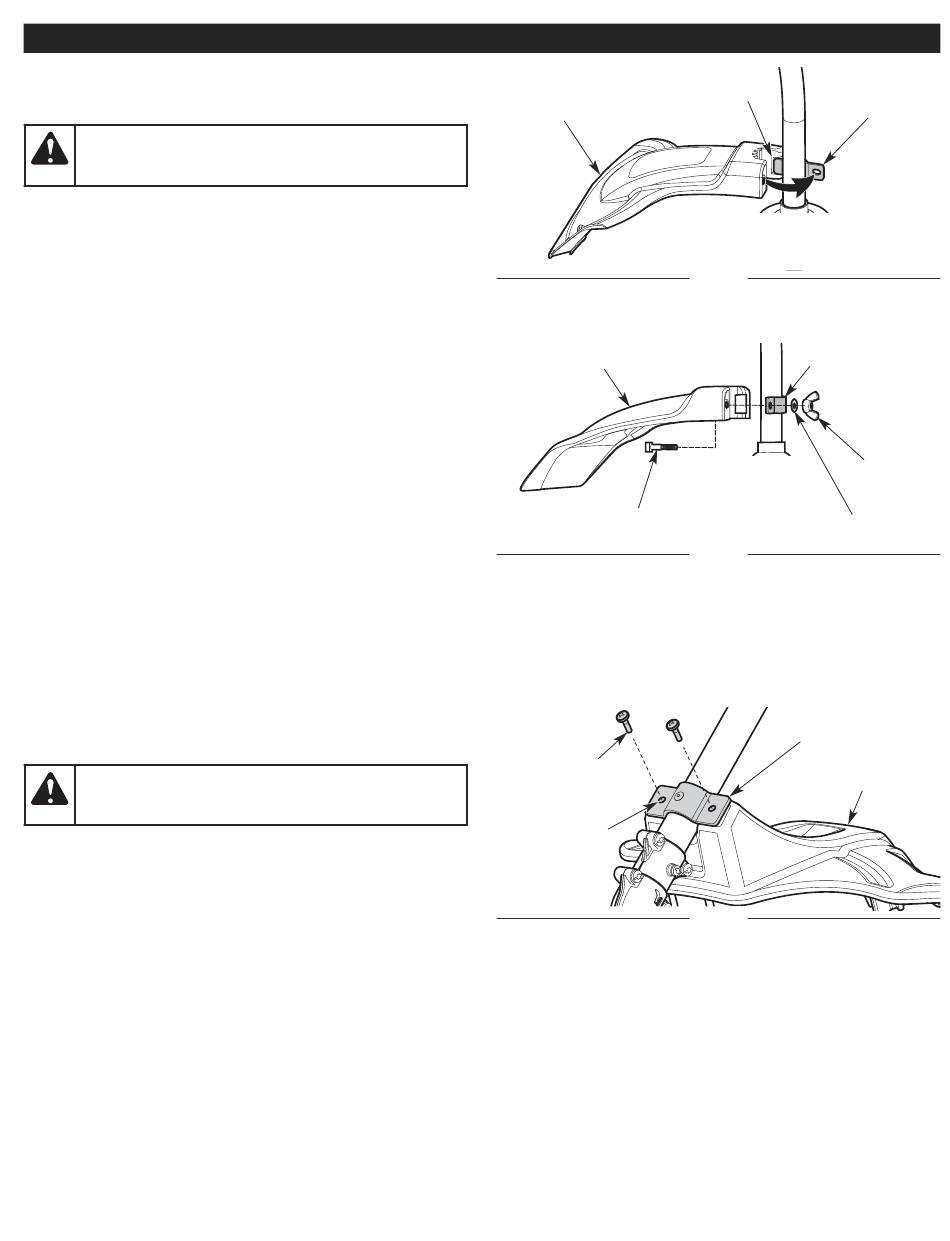

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº DE MODELO 316.73170*
ADVERTENCIA:
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte de
montaje dentro de la ranura del protector del cabezal de corte
(Fig. 1).
3. Rote el protector del cabezal de corte en el sentido contrario a
las agujas del reloj para alinear el orificio del protector del
cabezal de corte con el orificio del soporte de montaje (Fig. 1).
4. Inserte el perno cuadrado dentro del orificio que está debajo del
protector del cabezal de corte (Fig. 2) Oprima el perno cuadrado
para que pase a través del protector del cabezal de corte y el
soporte de montaje.
5. Coloque la arandela sobre el perno cuadrado (Fig. 2).
6. Atornille la tuerca de aleta en el perno cuadrado hasta que el
protector del cabezal de corte quede firme en su lugar (Fig. 2).
INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº DE MODELO 316.73197*
ADVERTENCIA:
graves, no opere nunca la unidad sin el protector del
cabezal de corte colocado.
1. Ubique el protector del cabezal de corte bajo el soporte de
montaje (Fig. 3). Se deben alinear los orificios del protector del
cabezal de corte con los orificios del soporte de montaje (Fig. 3).
2. Inserte los tornillos (x2) en los orificios alineados (Fig. 3). Ajuste
los tornillos con la mano hasta que estén bien apretados.
3. Con un destornillador Phillips n.° 2, ajuste los tornillos hasta que
el protector del cabezal de corte quede firmemente en su lugar.
Apriete los tornillos con la misma presión. La separación entre el
soporte de montaje y el protector del cabezal de corte deberá
ser la misma a cada lado.
A fin de evitar que se produzcan
Para evitar lesiones personales

ENSAMBLAJE

Protector del
cabezal de corte
Protector del cabezal de corte
Perno cuadrado
Tornillo (x2)
Orificio (x2)
30
Ranura
Soporte de
montaje
Fig. 1
Soporte de montaje
Tuerca de
mariposa
Arandela
Fig. 2
Soporte de montaje
Protector del
cabezal de corte
Fig. 3
