3.
Ajuste de la instalación de costura
3.1
Tijera del hilo
7
1
Regulación y control
La cuchilla móvil debe poderse mover libremente durante el corte del
hilo en la ranura del grupo del molde.
¡Precaución! ¡Peligro de accidente!
Desconectar el interruptor principal.
Desmontar la tijera del hilo solamente con la instalación de costura
desconectada.

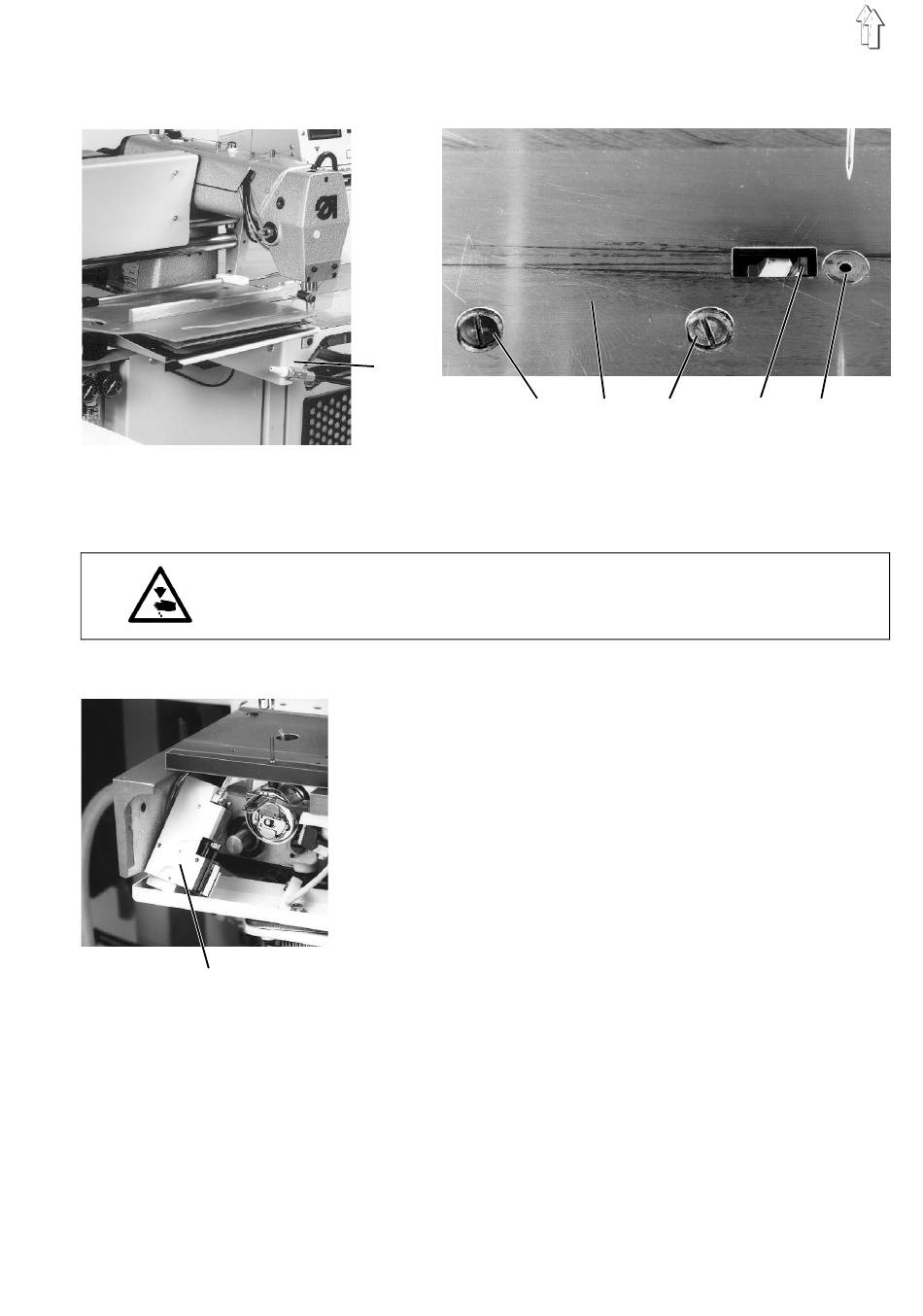

Desmontar la tijera del hilo
–
Retirar el grupo del molde y el revestimiento 1.
–
Extraer los tornillos 2 y 4.
¡ATENCIÓN!
Entre la chapa deslizante y la tijera del hilo hay 2 discos
distanciadores.
–
Señalizar los 3 tubos flexibles en la tijera del hilo 7 y después
desatornillar.
–
Extraer la tijera del hilo 7.
Montar la tijera del hilo
–
Conectar los tubos flexibles siguiendo la señalización.
–
Fijar la tijera del hilo 7 debajo de la chapa deslizante 3.
¡Vigilar que no choquen los tubos flexibles con las piezas móviles!
–
Fijar los tornillos 2 y 4.
La cuchilla móvil debe poderse mover durante el corte del hilo
libremente en la ranura del grupo del molde.
¡ATENCIÓN!
Al montar, colocar los discos distanciadores entre la chapa
deslizante y la tijera del hilo.
–
Colocar de nuevo el revestimiento 1 y el grupo del molde.
Comprobación funcional de la tijera del hilo
–
El funcionamiento de la tijera del hilo 7 puede comprobarse con el
programa 64 (véase la descripción resumida del Microcontrol).
2
3
4
5
6
21
