interruptor se realiza mediante un llave. Cuando
está abierto el interruptor, solo se mantiene
alimentado el reloj en tiempo real a través de las
baterías.
4 .
REALIZACIÓN
CABLEADO
En este apartado se van a describir las
configuraciones de cableado más habituales.
A) Cableado punto a punto LCP - Ordenador
(hasta 20m)
Cuando el ordenador se encuentra a menos de 20
m del LCP y solo se utiliza un LCP y se ha
adquirido con la opción LPRS232, es posible
realizar un enlace simple mediante el puerto serie
del ordenador. En este caso deberá preparar el
siguiente cable:
Al Ordenador
Contacto
(Sub D 9 Hembra)
3 (TX out)
2 (RX in)
5 GND
C)
Conexión
multipunto
Utilizando el enlace RS485.
Es posible conectar hasta 32 LCPs/TCPs a un
único ordenador compartiendo el mismo cable
(bus) con un enlace que puede extenderse por
encima de los 1500 m entre el ordenador y el LCP
más alejado. Para esto es preciso disponer del
transmisor TX485 y asignar previamente un
número distinto a cada unidad LCP. Cada vez que
se desee establecer un enlace entre el ordenador
y un terminal concreto habrá que direccionarlo
indicando el número de unidad.
La comunicación RS485 soportada por el LCP es
half duplex, utilizando un solo par trenzado para
la recepción y transmisión de datos. Para reducir
las reflexiones en el cable, es preciso instalar una
resistencia de terminación en el lado del LCP
más alejado del ordenador. Esta resistencia de
terminación debe
igualar
Página 10
Manual de los Terminales LCP-3 y LCP-3L (Firmware 6.2)
Equipos y Sistemas de Control de Accesos, Presencia y Producción Rev 2. Enero 2002
DEL
Al LCP-3 / L LPRS232
Contacto (Sub
D9 hembra)
3 (RX in)
2 (TX out)
5 GND
Ordenador-LCPs.
a
la
impedancia
característica del cable (normalmente unos 100
ohmios). En la instalación de la red RS485,
deberá procurar que las derivaciones desde el
cable principal hasta los LCP sean lo más cortas
posibles (<1m), con esto se evitarán errores en la
comunicación debido a reflexiones.
Desde el ordenador al TX485
Al Ordenador
Contacto
(Sub D 9 Hembra)
3 (TX out)
2 (RX in)
5 GND
Cableado del relé
Si desea que la unidad LCP controle la apertura
automática de un acceso deberá conectar los dos
contactos del relé a la bobina o contacto del
control del acceso. Los contactos del relé son
capaces de manejar hasta 1 A a 220V AC. Si su
sistema de apertura requiere más potencia deberá
emplear un contactor auxiliar.

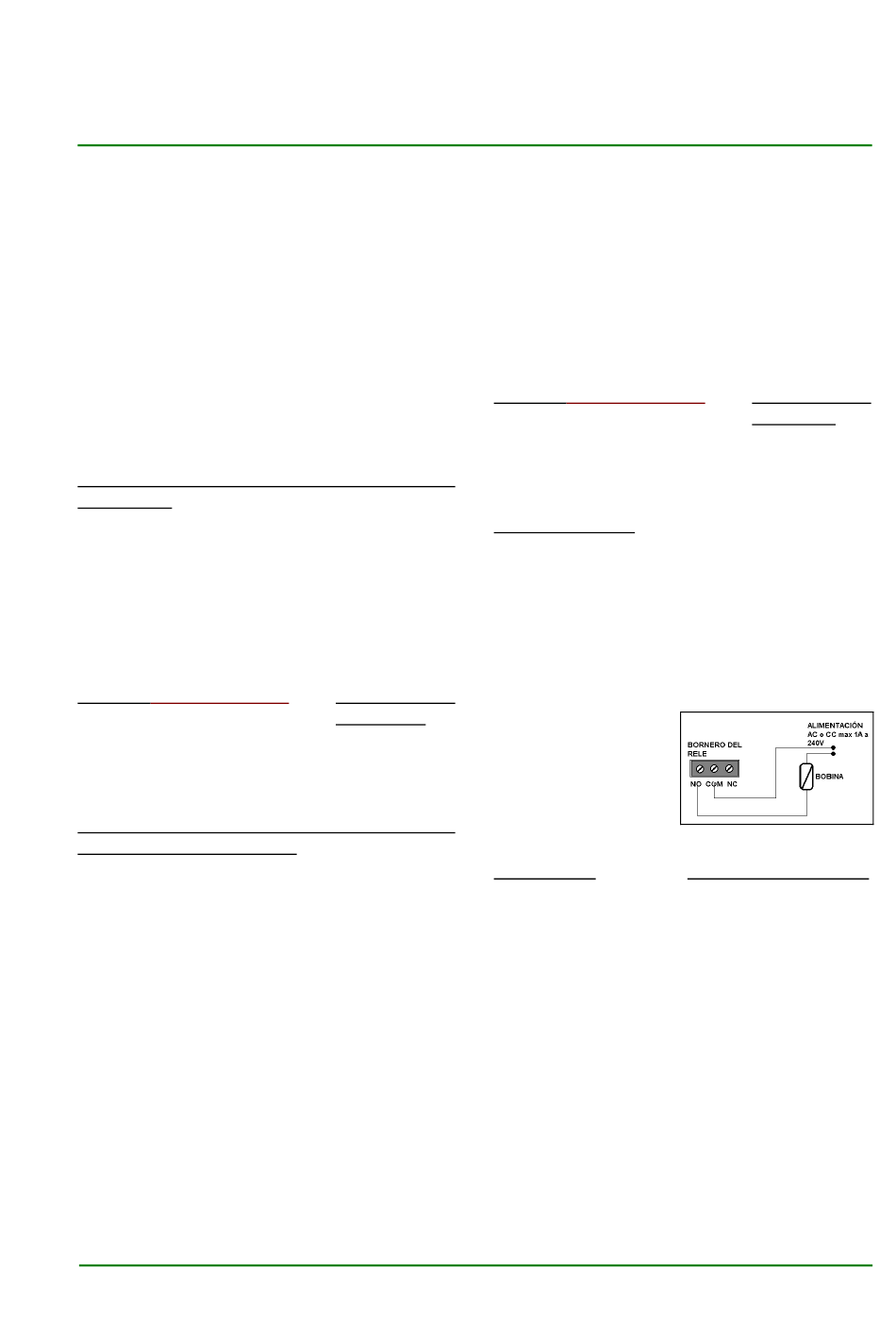

Por ejemplo si su
cierre electrónico se
activa cuando circula
corriente,
deberá
conectarlo
de
la
siguiente manera.
Bornero Relé
1 (NO)
2 (COM)
El otro extremo de la bobina de apertura deberá
cablearse directamente al otro contacto de la
alimentación auxiliar.
5. DESCRIPCIÓN DEL FIRMWARE
Los terminales LCP han sido diseñados como
sistemas abiertos, en el sentido de no precisar un
© 1996-2002 LipSoft Electronics
Al TX485
Contacto (Sub
D9 macho)
3 (RX in)
2 (TX out)
5 GND
Sistema
Apertura
Extremo 1 de la bobina
A l i m e n t a c ión
auxiliar para la
bobina
del
sistema
de
apertura
