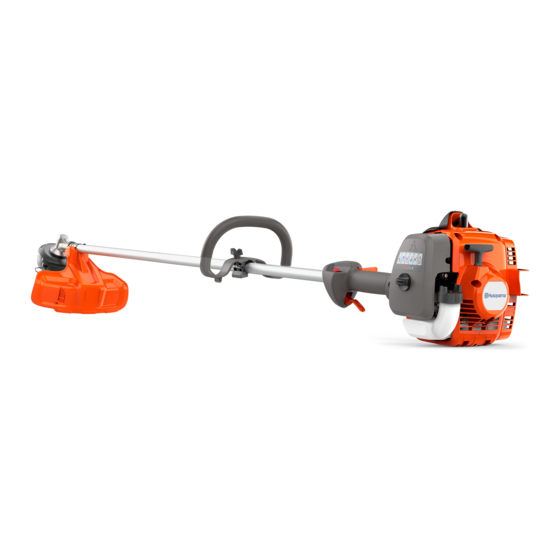

Husqvarna 325L Manual De Taller
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Trimmers
  5. 325L
  6. Manual de taller
Husqvarna 325L Manual De Taller

Husqvarna 325L Manual De Taller

Ocultar thumbs Ver también para 325L:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de taller
325L
Español
1023 - 001 - 24.04.2019

Publicidad

Tabla de contenido
loading

Manuales relacionados para Husqvarna 325L

Resumen de contenidos para Husqvarna 325L

  • Página 1 Manual de taller 325L Español 1023 - 001 - 24.04.2019...

  • Página 2: Tabla De Contenido

    Contenido 1 Introducción 1.1 Descripción del documento........3 1.2 Grupo destinatario..........3 1.3 Revisiones..............3 1.4 Seguridad...............3 1.5 Herramientas de mantenimiento......3 2 Seguridad 2.1 Definiciones de seguridad........4 2.2 Instrucciones generales de seguridad....4 2.3 Símbolos que aparecen en el producto....4 3 Preparación y mantenimiento del producto 3.1 Programa de mantenimiento........5 4 Datos de mantenimiento 4.1 Datos de mantenimiento........

  • Página 3: Introducción

    1.5 Herramientas de mantenimiento El manual contiene información acerca de las herramientas de mantenimiento necesarias. Utilice siempre herramientas originales de Husqvarna. 1023 - 001 - 24.04.2019 Introducción - 3...

  • Página 4: Seguridad

    2 Seguridad 2.1 Definiciones de seguridad El producto puede provocar que los objetos salgan despedidos y esto puede Las advertencias, precauciones y notas se utilizan para causar lesiones. destacar información especialmente importante del manual. Velocidad máxima del eje de salida. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del...

  • Página 5: Preparación Y Mantenimiento Del Producto

    3 Preparación y mantenimiento del producto 3.1 Programa de mantenimiento Mantenimiento Antes del Después Después de 40 h de 100 h Limpie la superficie externa. Después de cada uso. Limpie el silenciador, el tubo de escape y el motor si hay hojas, suciedad o lubri- Después de cada uso.

  • Página 6: Datos De Mantenimiento

    4 Datos de mantenimiento 4.1 Datos de mantenimiento 3 - 4 Nm 2.5 - 3.38 Nm 10 - 12 Nm 6 - 8 Nm 8 - 10 Nm 3.5 - 4.5 Nm 4 - 5 Nm 6 - 8 Nm 6 - 8 Nm 4 - 6 Nm 7 - 9 Nm...
  • Página 7 2-3 Nm 3.38 - 4.5 Nm 4 - 6 Nm 4 - 6 Nm 3.5 - 4.5 Nm 1.5 - 2.5 Nm 1023 - 001 - 24.04.2019 Datos de mantenimiento - 7...
  • Página 8 2 - 3 Nm 1 - 2 Nm 2 - 3 Nm 2 - 3 Nm 6 - 8 Nm 6 - 8 Nm 2 - 3 Nm 8 - Datos de mantenimiento 1023 - 001 - 24.04.2019...

  • Página 9: Herramientas De Mantenimiento

    5 Herramientas de mantenimiento 5.1 Herramientas de mantenimiento 0. 3 1023 - 001 - 24.04.2019 Herramientas de mantenimiento - 9...
  • Página 10 Elemento Descripción Uso para Referencia Herramienta de entrehierro Medición de la distancia en- 502 51 34-02 tre el volante motor y el mó- dulo de encendido. Kit de montaje del pistón Montaje del pistón. 521 54 83-01 Galga de distancia entre los Ajuste de la distancia entre 502 51 91-01 electrodos...

  • Página 11: Instrucciones De Reparación

    6 Instrucciones de reparación 6.1 Descripción del producto para instrucciones de reparación 1. Cubierta del mecanismo de arranque • Sustituya los cables que estén dañados y las piezas defectuosas. 2. Silenciador 3. Volante motor • Utilice siempre piezas de repuesto originales. 4.

  • Página 12: Instalación De La Protección Del Equipo De Corte

    6.4 Instalación de la protección del equipo de 3. Utilice un pasador para bloquear el eje en el soporte (B). corte 4. Coloque el cabezal de corte (E) en el eje de salida. 1. Fije el soporte (B) en el eje con el tornillo (D). 5.

  • Página 13: Sustitución Del Hilo De Corte

    6.6 Sustitución del hilo de corte Li-ion 6,0 m 10 cm 4" 3,05 m 15 cm "Clic" 6" 1023 - 001 - 24.04.2019 Instrucciones de reparación - 13...

  • Página 14: Mecanismo De Arranque

    6.7 Mecanismo de arranque 4. Retire el tornillo (A) y el disco de arrastre (B). 6.7.1 Desmontaje del mecanismo de arranque 1. Retire los 8 tornillos y extraiga el mecanismo de arranque. 5. Retire la polea (C) junto con el muelle del 2.

  • Página 15: Montaje Del Mecanismo De Arranque

    Sujete la polea con el pulgar. 3. Lubrique el muelle de arranque y la mangueta de la polea con grasa Husqvarna. 1023 - 001 - 24.04.2019 Instrucciones de reparación - 15...

  • Página 16: Silenciador

    7. Tire de la cuerda de arranque para enderezarla, 3. Retire el tornillo y retire el apagachispas. retire el pulgar y deje que la cuerda de arranque se enrolle. 6.8.2 Limpieza e inspección del silenciador 1. Limpie todos los componentes. Limpie las superficies de contacto de la junta, el deflector de calor y el cilindro.

  • Página 17: Montaje Del Filtro De Aire

    4. Frote la bolsa de plástico para suministrar el aceite 7. Coloque el tope del pistón en el agujero de la bujía. de forma equilibrada en el filtro de aire. Retire la tuerca que fija el volante. 5. Empuje el aceite sobrante para sacarlo del filtro de aire mientras está...

  • Página 18: Instalación Del Volante Motor

    6.10.3 Instalación del volante motor 6.11.2 Para examinar la bujía Datos de mantenimiento 1. Apriete la tuerca; consulte PRECAUCIÓN: Utilice siempre el tipo de bujía en la página 6 . Coloque el tope del pistón en el recomendado. El uso de un tipo de bujía agujero de la bujía y coloque el volante en el incorrecto puede causar averías en el producto.

  • Página 19: Comprobación Del Interruptor De Parada

    6.11.4 Comprobación del interruptor de parada 6.11.5 Inspección del cable de la bujía Si no se genera chispa al realizar la prueba del módulo Si no se generase chispa, efectúe el procedimiento de encendido, realice el procedimiento siguiente. indicado a continuación para inspeccionar la conexión entre el cable de la bujía y la bujía.
  • Página 20 4. Coloque el extremo del cable contra el tope de los 8. Empuje el cable para introducirlo en el sombrerete Herramientas de alicates de montaje; consulte de bujía. mantenimiento en la página 9 . A continuación, cierre los alicates para practicar el nuevo orificio. 9.

  • Página 21: Inspección Del Módulo De Encendido

    6.11.6 Inspección del módulo de encendido 4. Ajuste la distancia si fuera necesario. Afloje los tornillos y ajuste el módulo de encendido hasta que Si no se generase chispa, efectúe el procedimiento la distancia sea correcta. Apriete los tornillos al par indicado a continuación para inspeccionar la conexión Datos de correcto.

  • Página 22: Instalación Del Módulo De Encendido

    6.11.8 Instalación del módulo de encendido 4. Asegúrese de que los cables estén en la posición correcta. 1. Conecte el cable (A) al módulo de encendido. Coloque el módulo de encendido en el cárter. Coloque los 2 tornillos y el cable (B). No apriete los tornillos.

  • Página 23: Limpieza E Inspección Del Carburador

    5. Quite los 4 tornillos (A). • Inspeccione el brazo de palanca y la válvula de aguja en busca de desgaste. • Limpie la carcasa de la válvula y asegúrese de que las aberturas estén despejadas. • Inspeccione las juntas de las válvulas de retención en busca de daños.

  • Página 24: Montaje Del Carburador

    6.12.3 Montaje del carburador 3. Compruebe que el carburador esté sellado. 1. Compruebe que el brazo de palanca esté alineado con la carcasa del carburador sin ninguna junta. a) Conecte un calibrador de presión a la entrada de combustible del carburador. Aumente la presión a 50 kPa.

  • Página 25: Mango Y Acelerador

    aceleradora. Gire el surtidor de bajo régimen y el 3. Extraiga con cuidado el cable corta circuito de la surtidor de régimen alto hacia la derecha para reducir la palanca del acelerador y desconecte el conector. cantidad de combustible. Gire el surtidor de bajo régimen y el surtidor de régimen alto hacia la izquierda para aumentar la cantidad de combustible.

  • Página 26: Embrague Centrífugo

    7. Retire el bloqueo del acelerador (A). 3. Extraiga con cuidado el cable corta circuito de la palanca del acelerador y desconecte el conector. 4. Retire el tornillo (A) en el lateral de la palanca del acelerador, y empuje el acelerador hacia adelante en el eje.

  • Página 27: Limpieza E Inspección Del Embrague Centrífugo

    Desmontaje del 9. Retire los 2 tornillos que sujetan el embrague 3. Quite la bujía. Consulte la sección módulo de encendido en la página 21 . centrífugo. 4. Saque el carburador. Consulte la sección Desmontaje del carburador en la página 22 . 5.

  • Página 28: Limpieza E Inspección Del Cilindro Y El Pistón

    8. Retire la arandela a presión y el bulón del pistón. • Utilice un destornillador para eliminar las partículas Desmonte el pistón. de suciedad de las aletas de refrigeración. 6.15.2 Limpieza e inspección del cilindro y el pistón PRECAUCIÓN: Limpie con cuidado. Las piezas de aluminio blando se dañan con facilidad.

  • Página 29: Inspección Del Cilindro

    • Coloque el segmento de pistón en cilindro y mida la • Limpie e inspeccione la ranura del segmento de separación con una galga de entrehierros. La pistón. No debe ser superior a 1,6 mm. separación no debe ser superior a 1 mm. •...

  • Página 30: Instalación Del Cilindro Y El Pistón

    6.16 Cigüeñal y cárter 6.15.5 Instalación del cilindro y el pistón 1. Instale el pistón. La flecha de la parte superior del 6.16.1 Desmontaje del cigüeñal y el cárter pistón debe orientarse hacia la lumbrera de escape. Empuje el bulón del pistón hacia dentro y coloque 1.
  • Página 31 5. Desmonte los cojinetes de bolas de las mitades del 6.16.2 Limpieza e inspección del cigüeñal y el cárter. Aumente la temperatura de las mitades del cárter cárter a 120 °C con un soplador de aire caliente. El cigüeñal no puede repararse. Sustitúyalo si estuviera dañado o desgastado.
  • Página 32 • Examine el cojinete del cigüeñal. No debe haber 3. Coloque el cigüeñal en la mitad del cárter. Lubrique juego radial en la biela. Asegúrese de que haya la mangueta con unas gotas de aceite e introduzca juego axial para lubricar suficientemente el cojinete con cuidado el cigüeñal en el cojinete.

  • Página 33: Depósito De Combustible

    6.17 Depósito de combustible 6.17.2 Extracción del depósito de combustible 1. Vacíe el depósito de combustible y coloque el 6.17.1 Prueba de ventilación del depósito producto con la parte superior orientada hacia abajo. Nota: Tome nota de la posición de los cables y los componentes antes de desmontarlos.

  • Página 34: Resolución De Problemas

    7 Resolución de problemas 7.1 Localización de fallos Arranque Al motor le cuesta arrancar El tornillo de tope del acelerador no funciona correctamente El filtro de combustible está obstruido La manguera de combustible está obstruida Aire en los tubos de combustible Combustible incorrecto/de calidad insuficiente La válvula de aguja está...
  • Página 35 Ralentí (régimen bajo) El régimen de ralentí no se esta- El tornillo de tope del acelerador no funciona correctamente biliza El filtro de combustible está obstruido La manguera de combustible está obstruida Aire en los tubos de combustible Combustible incorrecto/de calidad insuficiente La válvula de aguja está...
  • Página 36 Velocidad alta Rendimiento insatisfactorio a ré- El filtro de combustible está obstruido gimen alto La manguera de combustible está obstruida Aire en los tubos de combustible Combustible incorrecto/de calidad insuficiente Fuga de pulso de vacío. El tubo de pulso de vacío está obstruido Tornillos aflojados en la cubierta de la bomba El diafragma de la bomba está...

  • Página 37: Datos Técnicos

    Silenciador con catalizador Sí Velocidad en el eje de salida, rpm 7200 Sistema de encendido Bujía Husqvarna HQT-4 Distancia de electrodos, mm Sistema de combustible Capacidad del depósito de combustible, l/cm³ 0,343 /343 Dimensiones del producto Peso (sin equipo de corte), kg Emisiones de ruido Nivel de potencia acústica garantizada (L...
  • Página 38 38 - Datos técnicos 1023 - 001 - 24.04.2019...
  • Página 39 1023 - 001 - 24.04.2019 Datos técnicos - 39...
  • Página 40 114 12 19-46 2019-05-09...
