für VAG 1,6 & 2,0L TDI Common Rail

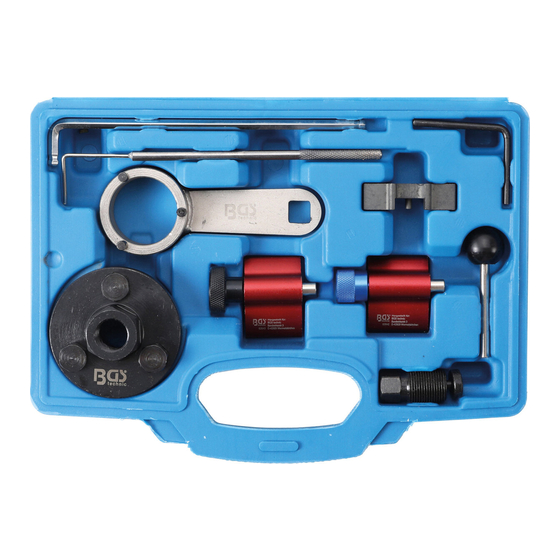

WERKZEUGE
1
Einspritzpumpen- / Nockenwellen-Einstellstift, zu verwenden wie OEM T20102, 3359
2
Kurbelwellen-Arretierung, zu verwenden wie OEM T10050
3
Kurbelwellen-Arretierung, zu verwenden wie OEM T10100
4
Spannrollenschlüssel (2.4mm Sechskant), zu verwenden wie OEM T10264
5
Spannrollen-Arretierung, zu verwenden wie OEM T10265
6
Spanner-Arretierung (3.9mm), zu verwenden wie OEM T40098
7
Haltewerkzeug, zu verwenden wie OEM T10051
8
Nockenwellenrad-Abzieher, zu verwenden wie OEM T10052
9
Ölpumpen / Ausgleichswellen-Einstellwerkzeug, zu verwenden wie OEM T10255
VERWENDUNGSZWECK
Dieser Werkzeugsatz enthält wichtige Werkzeuge für Zahnriemenwechsel an VAG 1,6 und 2,0 Common
Rail TDI Motoren und ermöglicht das Arretieren und Einstellen von Schwungrad (Kurbelwelle),
Nockenwelle, Spannrolle.
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite:
www.bgstechnic.com
SICHERHEITSHINWEISE
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände
können von drehenden Teilen erfasst werden und schwere Verletzungen verursachen.
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten
des Motors und einen dadurch entstehenden Motorschaden.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch, verwenden
Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte technische Angaben wie
Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand drehen
und die Steuerzeiten erneut überprüfen.
•
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Motor-Einstellwerkzeug-Satz
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 66200
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
