Presión negativa causada por un ven-
tilador de aire circulante conectado. La calefac-
ción Combi puede causar funcionamientos anó-
malos en otros dispositivos de gas en el mismo
espacio de instalación. Instale la calefacción
Combi en su propio compartimento.
Asegúrese de que el espacio de instalación
cumpla los siguientes requisitos:
• NO instale la calefacción Combi en el mismo
espacio que otro dispositivo de calefacción
que requiera aire ambiental.
• La abertura para la entrada de aire circulante
(interior del VR, espacio de instalación) debe
ser al menos de 150 cm² (23 ¼ pulg.²) de
sección transversal libre.
• Los técnicos especialistas deben poder ac-
ceder a ella sin problemas, así como retirar y
reinstalar fácilmente la calefacción Combi y
el tubo de escape.
– Esto es válido para elementos como las
portezuelas de servicio y las puertas de los
armarios.
– Truma recomienda una instalación dentro
de un antecomedor con asientos, dentro
de un armario o debajo de la cama.
• La calefacción Combi debe montarse en
una superficie plana. No debe montarse en
una pared o en una posición de montaje
invertida.
• Debe poderse acceder al interruptor para la
válvula de cierre de gas (vea Fig. 2 – 4).
• Respete la longitud admisible del tubo pa-
ra el sistema de ventilación de escape; vea
«Longitud admisible del sistema de ventila-
ción de escape» en la página 11.
• Instale la chimenea de pared en el lugar ade-
cuado; vea «Posición de instalación: chime-
nea de pared» en la página 11.
• Compruebe que exista suficiente espacio
para los conductos de aire caliente y los cas-
quillos aislantes; vea «Distribución de aire
caliente» en la página 15.
• Truma recomienda instalar la calefacción
Combi en el área central del VR. Esto per-
mite distribuir homogéneamente el aire a lo
largo de todo el vehículo.
• Asegúrese de que ningún material combusti-
ble pueda caer en la calefacción Combi.
8

Dimensiones y holguras

Dimensiones

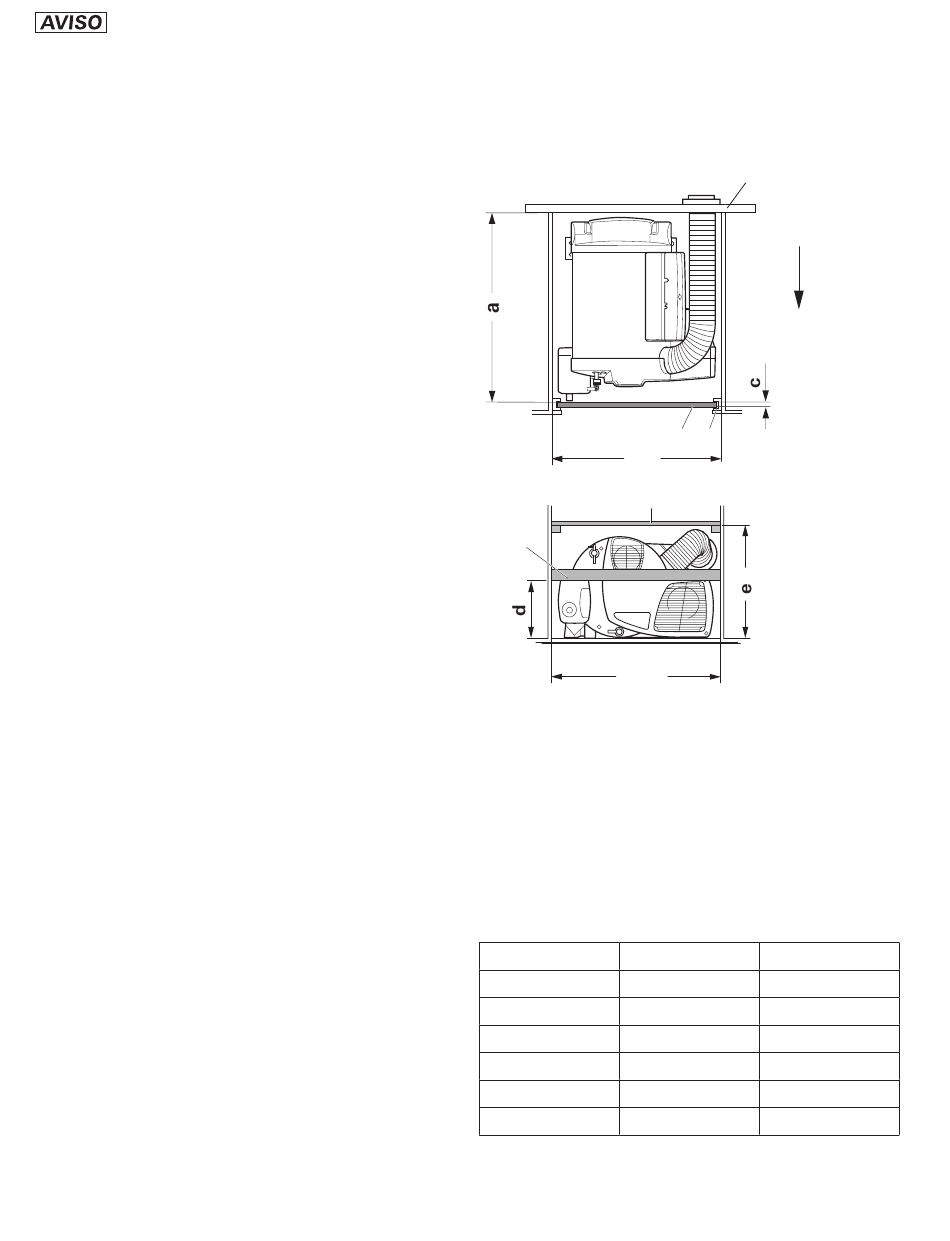

Ejemplo: calefacción instalada en la dirección
de movimiento sin panel frontal (no a escala).
b
1
2
b
Fig. 4a
1 Placa de cubierta
2 Base resistente
(lámina de madera o equivalente)
(mínimo de 32 x 50 mm (1 ¼ pulg. x 2 pulg.))
3 Listón perfilado (o equivalente)
4 Pared exterior del VR
Vea la Fig. 4a para consultar las dimensiones de
instalación mínimas.
Dimensión pulgadas
a 23.8
a * 21.9
)
b 19.5
c 1.25
d 7.1
e 13.8
*) Distancia mínima, si la conexión de gas
no está dentro del compartimento de ins-
talación o si el compartimento alrededor
de la conexión de gas está abierto
4
Dirección de
movimiento
2 3
VISTA SUPERIOR
VISTA FRONTAL
mm
605
555
495
32
180
350
