– Asegúrese por completo de que todo el
agua se purga adecuadamente. No se
aceptarán reclamaciones de garantía
por daños en caso de heladas.
2. Entregue las instrucciones de funcionamien-
to al propietario del VR.
Prueba de control de ignición
Hay dos posibilidades para detectar la llama:
– Medición con voltímetro o
– Detección óptica
1. Medición con voltímetro:
La tensión en el enchufe de llama puede medir-
se en el conector X7, entre la clavija 8 y la tierra
(caja metálica o clavija 9). Solo el componente
CC se mide mediante un multímetro digital.
La combustión se realiza sin fallos si la tensión
es de -0.5 V o menos 5 segundos después de
que la válvula de gas se haya abierto.
Importante:
Este tipo de medición solo puede hacerse con
un multímetro con alta resistencia interna como
un multímetro FLUKE 73 III con 32 MΩ.

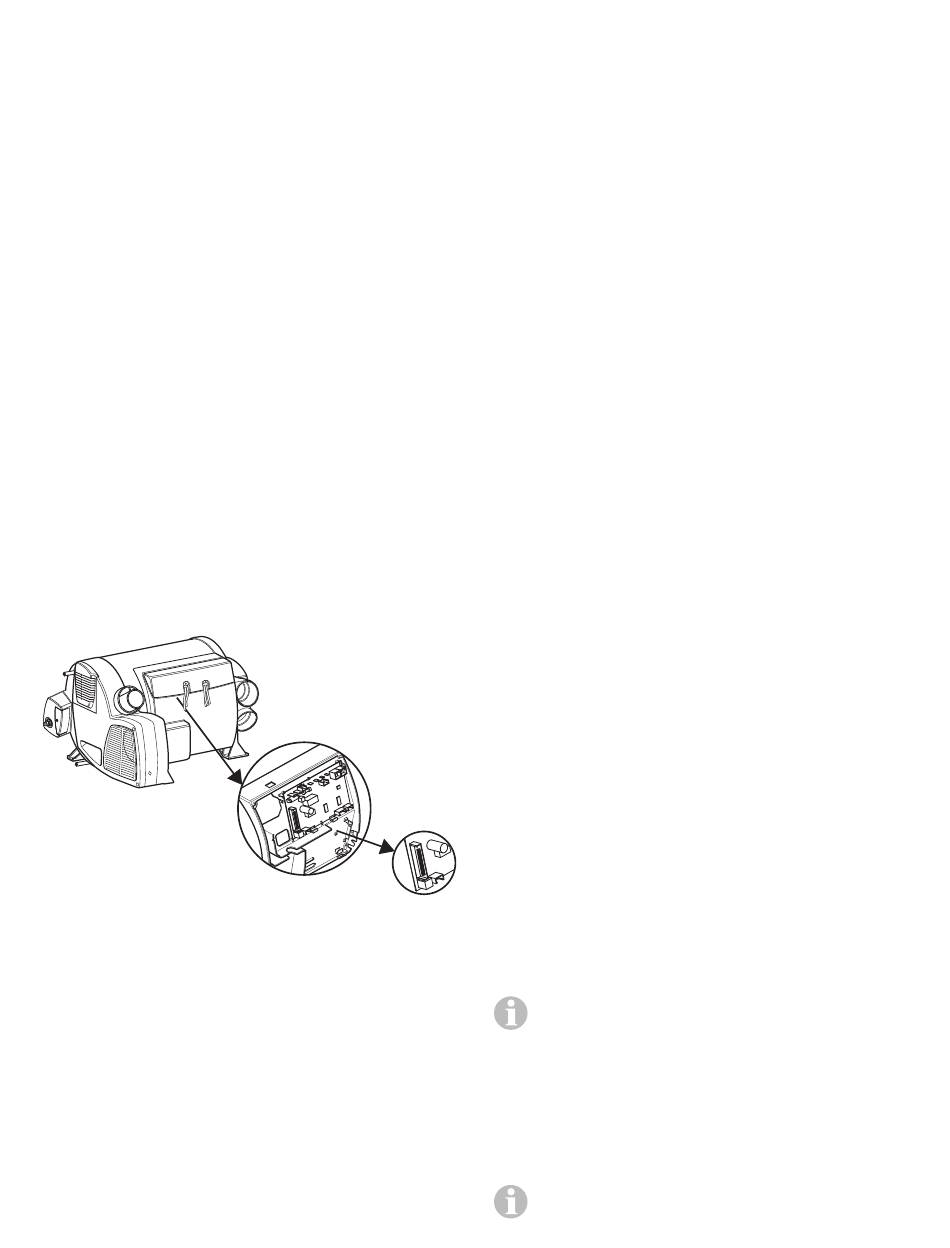

Fig. 39
1. Retire la tapa de conexiones.
2. Retire la tapa de la carcasa del sistema
electrónico.
– Desconecte los cables.
– Retire dos tornillos debajo de la tapa de
conexiones.
– Retire la tapa de la carcasa del sistema
electrónico.
– Conecte los cables para garantizar el fun-
cionamiento de la calefacción.
3. Ajuste el modo a "tensión CC (VCC)" en el
multímetro digital.
4. Conecte el cable de puesta a tierra (negro)
del multímetro con pinzas de cocodrilo a la
caja metálica.
5. Conecte la punta de prueba (roja) con el co-
nector X7, clavija 8 (señal IO del enchufe de
llama).
6. Inicie la calefacción Combi en el modo de
agua caliente. Mida la tensión 5 segundos
después de que la válvula de gas se haya
abierto (ruido claramente audible).
2. Detección óptica:
El LED rojo en la placa se enciende si la llama
es buena, lo que es una indicación de una com-
bustión adecuada.
1. Retire la tapa de conexiones.
2. Observe el LED etiquetado con S.
3. Inicie la calefacción Combi en el modo de
agua caliente.
4. Si el LED se ilumina en rojo 5 segundos des-
pués de que se haya abierto la válvula de
gas (ruido claramente audible), la combus-
tión es buena.
Prueba de presión estática
La calefacción Combi tiene control automático
de velocidad del ventilador.
Truma recomienda que las 4 salidas de aire
caliente se equipen con conductos de aire
Conector
caliente.
X7
1. Para la comprobación, cierre todas las sali-
das de aire caliente excepto una. La presión
estática debe estar por debajo de 1.6 mbar
(0.65 pulg. de columna de agua).
2. Repita esto para cada conector de conducto.
Contacte con el Servicio postventa Truma,
si necesita más recomendaciones y espe-
cificaciones para rendimiento optimizado y fun-
cionamiento correcto.
Comprobación final de la
instalación
Para la comprobación final de la instala-
ción, consulte la lista de comprobación pa-
ra instalación entregada por Truma.
27
