CARACTERÍSTICAS
TÉCNICAS Y DIMENSIONES

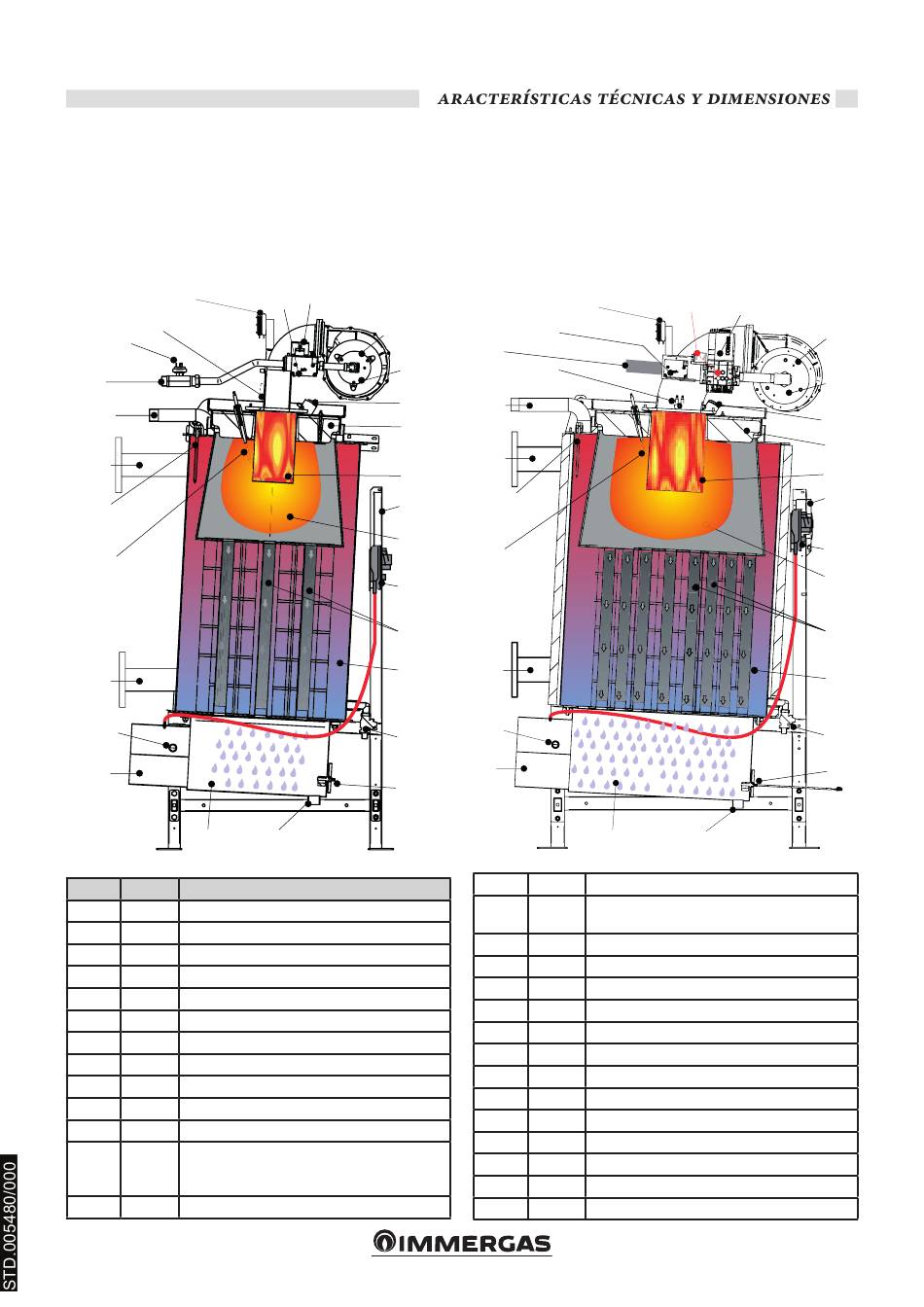

2.1 VISTA INTERNA CON INDICACIÓN DE
LOS COMPONENTES PRINCIPALES
ARES PRO 150
63
28
*53
G
64
M
10-11
27
R
32
S
59
Leyenda:
N.° S.E. Descripción
3 VG Válvula de gas
5 Quemador
10 TL Sonda Termostato Límite
11 SR Sensor de Calefacción
14 Llave de vaciado de la caldera
18 VM Ventilador
19 PF Presostato humos
27 E. RIL. Electrodo de detección
28 E. ACC. Electrodo de encendido
32 Toma de inspección de humos
33 Panel de control
Presostato de gas (mín. *ARES PRO 150)
PGmín
53 (mín. ARES PRO 230 - 300)
PGmáx
(mín. / máx ARES PRO 348 ÷ 600)
54 Cristal para inspección visual
3
62
18
61
54
55
5
33
60
19
56
57
14
58
S.cond
C
ARES PRO 230 - 300 - 400 - 500 - 600
63
62
G
28
64
M
10-11
27
R
32
S
55 Aislante de la puerta
Tubos de humos verticales de acero inoxidable
56
interior de aluminio
57 Depósito de agua técnica
58 SL Sensor de nivel
59 Depósito de recogida de la condensación
60 Cámara de combustión
61 Mixer Aire/gas
62 T.ACC Encendedores
63 PFmin Presostato mín. presión de los humos
64 Conexión para purga de aire
G Entrada de gas
M Ida de la instalación de calefacción
R Retorno de la instalación de calefacción
S.cond Descarga de la condensación DN 32
S.E. = LEYENDA DEL ESQUEMA ELÉCTRICO
