N.º de material impreso 9839 0473 05
Fecha de publicación 2020-02-21
Válido a partir del n.º de serie B2410001

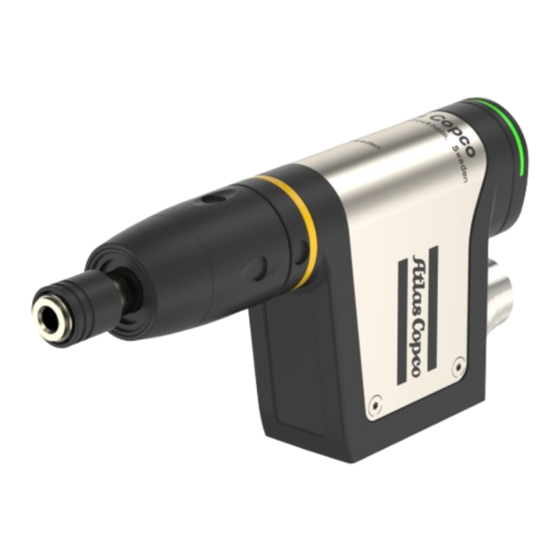

QMC21-05-HM4 ( 1.2–5 cNm)
Corriente permanente controlada
Lea todas las advertencias de seguridad y todas las instruc-
ciones.
Si no se siguen todas las advertencias de seguridad pueden produ-
cirse descargas eléctricas, incendios y lesiones graves.
Guarde todas las advertencias e instrucciones para futuras
consultas.
QMC21-05-HM4
Instrucciones del producto
8432084405
ADVERTENCIA
Electric screwdriver
Publicidad
Tabla de contenido
Manuales relacionados para Atlas Copco QMC21-05-HM4
Resumen de contenidos para Atlas Copco QMC21-05-HM4
- Página 1 N.º de material impreso 9839 0473 05 Electric screwdriver Fecha de publicación 2020-02-21 Válido a partir del n.º de serie B2410001 Instrucciones del producto QMC21-05-HM4 ( 1.2–5 cNm) 8432084405 Corriente permanente controlada ADVERTENCIA Lea todas las advertencias de seguridad y todas las instruc- ciones.
-
Página 2: Tabla De Contenido
Broca de montaje ................ 10 Servicio ........................ 11 Prevención de descargas electrostáticas ............ 11 Instrucciones de mantenimiento .............. 11 Recomendaciones de servicio............. 11 Mantenimiento preventivo .............. 11 Instrucciones .................. 11 Reciclaje ........................ 12 Normativas medioambientales ............... 12 Información para el reciclaje................ 12 © Atlas Copco Industrial Technique AB - 9839 0473 05... -
Página 3: Información De Producto
■ Las reparaciones de garantía solo se realizan en los talleres de Atlas Copco o por sus Socios de servicio certificados. Atlas Copco ofrece una garantía ampliada y un mantenimiento preventivo de vanguardia a través de sus contratos ToolCover. -
Página 4: Servaid
■ Planos de dimensiones Visite: https://servaid.atlascopco.com. Para obtener más información, póngase en contacto con su representante de Servicio local Atlas Copco. Sitio de Internet Puede encontrar información relacionada con nuestros productos, accesorios, piezas de repuesto y material impreso en el sitio web Atlas Copco. -
Página 5: Datos Técnicos De Producto
QMC21-05-HM4 Información de producto ■ Clasificación de la protección de ingreso: IP20 Datos técnicos de producto Puede encontrar los datos técnicos del producto en ServAid o en el sitio web Atlas Copco. Visite: https://servaid.atlascopco.com o www.atlascopco.com. Accesorios Accesorios opcionales Cable de la herramienta 2,0 m 8432 0835 02 Cable de la herramienta 3.5 m... -
Página 6: Descripción General Del Servicio
1 500 000 ciclos o 1 año Calibrar la herramienta 1 500 000 ciclos Cambiar conexión a masa de la broca 3 000 000 ciclos Cambiar pieza delantera 3 000 000 ciclos Cambiar motor © Atlas Copco Industrial Technique AB - 9839 0473 05... -
Página 7: Instalación
Cuatro orificios están destinados para tornillos y dos para pasadores de guía. Instalación eléctrica Conecte la herramienta al motor utilizando el cable suministrado. AVISO Asegúrese de que el cable está doblado en un radio superior a 55 mm (2.2 pulgadas). © Atlas Copco Industrial Technique AB - 9839 0473 05... - Página 8 Instalación QMC21-05-HM4 © Atlas Copco Industrial Technique AB - 9839 0473 05...
-
Página 9: Funcionamiento
■ Utilice un sistema de extracción de polvo o lleve puesta una máscara protectora para la boca en en- tornos polvorientos. © Atlas Copco Industrial Technique AB - 9839 0473 05... -
Página 10: Instrucciones De Funcionamiento
Funcionamiento QMC21-05-HM4 Instrucciones de funcionamiento Broca de montaje Tire de la anilla de sujeción hacia atrás Inserte la broca Gire la broca si no se asienta correctamente © Atlas Copco Industrial Technique AB - 9839 0473 05... -
Página 11: Servicio
Equipamiento especial necesario mostrado en las tablas/vistas ampliadas. ■ Para las comprobaciones se recomienda utilizar un equipo de calibración. ■ PC con conexión a Internet para poder descargar las claves necesarias. © Atlas Copco Industrial Technique AB - 9839 0473 05... -
Página 12: Reciclaje
Reciclar como acero Motor Reciclar como WEEE Disipador Se recicla como aluminio Elementos electrónicos de ilumi- Reciclar como WEEE nación Parte de los elementos electró- Reciclar como WEEE nicos de iluminación © Atlas Copco Industrial Technique AB - 9839 0473 05... - Página 13 Tornillos Reciclar como acero inoxidable Placa de cubierta Reciclar como acero inoxidable Tornillos Reciclar como acero inoxidable Bastidor de la carcasa Se recicla como aluminio Placa principal Reciclar como WEEE © Atlas Copco Industrial Technique AB - 9839 0473 05...
- Página 16 Traducción de las instrucciones originales © Copyright 2020, Atlas Copco Industrial Technique AB. Todos los derechos reservados. Queda prohibido el uso autorizado o la copia total o parcial del presente contenido. En particular, esta prohibición se aplica a las marcas Atlas Copco Industrial comerciales, las denominaciones de los modelos, los números de referencia y...
