N.º de material impreso 9839 1063 05
Fecha de publicación 2020-02-21
Válido a partir del n.º de serie A2410001

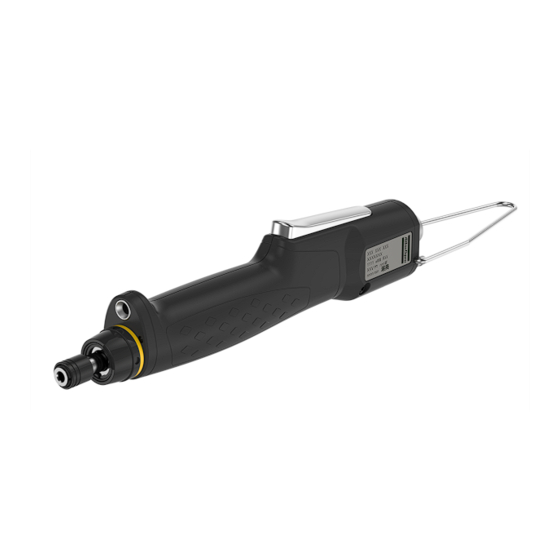

ETD MT41-100-HM4 (20–100 cNm)
Portátil con transductor
Lea todas las advertencias de seguridad y todas las instruc-
ciones.
Si no se siguen todas las advertencias de seguridad pueden produ-
cirse descargas eléctricas, incendios y lesiones graves.
Guarde todas las advertencias e instrucciones para futuras
consultas.
ETD MT41-100-HM4
Instrucciones del producto
8432084560
ADVERTENCIA
Electric screwdriver
Publicidad
Tabla de contenido
Manuales relacionados para Atlas Copco ETD MT41-100-HM4
Resumen de contenidos para Atlas Copco ETD MT41-100-HM4
- Página 1 N.º de material impreso 9839 1063 05 Electric screwdriver Fecha de publicación 2020-02-21 Válido a partir del n.º de serie A2410001 Instrucciones del producto ETD MT41-100-HM4 (20–100 cNm) 8432084560 Portátil con transductor ADVERTENCIA Lea todas las advertencias de seguridad y todas las instruc- ciones.
-
Página 2: Tabla De Contenido
Broca de montaje ................ 12 Servicio ........................ 13 Prevención de descargas electrostáticas ............ 13 Instrucciones de mantenimiento .............. 13 Recomendaciones de servicio............. 13 Mantenimiento preventivo .............. 13 Recomendaciones de calibración............ 13 Reciclaje ........................ 14 Normativas medioambientales ............... 14 Información para el reciclaje................ 14 © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 3: Información De Producto
■ Las reparaciones de garantía solo se realizan en los talleres de Atlas Copco o por sus Socios de servicio certificados. Atlas Copco ofrece una garantía ampliada y un mantenimiento preventivo de vanguardia a través de sus contratos ToolCover. -
Página 4: Servaid
Visite: http://webbox.atlascopco.com/webbox/dimdrw o https://servaid.atlascopco.com. Descripción general Datos técnicos de producto Puede encontrar los datos técnicos del producto en ServAid o en el sitio web Atlas Copco. Visite: https://servaid.atlascopco.com o www.atlascopco.com. Prueba de holgura interna de broca La holgura interna de la broca se mide con la herramienta fijada de forma segura en una plataforma de prueba y con la herramienta en marcha sin carga con una velocidad de giro de 200 rpm. -
Página 5: Prueba De Conexión A Masa De Brocas
Sustituya cualquier componente defectuoso o desgastado Mantenimiento preventivo Intervalo recomendado entre acciones: Válido para un uso normal de la herramienta con una carga de hasta el 70% del par máximo. © Atlas Copco Industrial Technique AB - 9839 1063 05... - Página 6 1 500 000 ciclos o 1 año Calibrar la herramienta 1 500 000 ciclos Cambiar conexión a masa de la broca 3 000 000 ciclos Cambiar pieza delantera 3 000 000 ciclos Cambiar motor © Atlas Copco Industrial Technique AB - 9839 1063 05...
-
Página 7: Instalación
La herramienta también puede montarse utilizando las roscas de la parte delantera, accesibles debajo del anillo de protección de las roscas. AVISO Asegúrese de que el cable está doblado en un radio superior a 55 mm (2.2 pulgadas). © Atlas Copco Industrial Technique AB - 9839 1063 05... - Página 8 Instalación ETD MT41-100-HM4 © Atlas Copco Industrial Technique AB - 9839 1063 05...
-
Página 9: Funcionamiento
■ Utilice un sistema de extracción de polvo o lleve puesta una máscara protectora para la boca en en- tornos polvorientos. © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 10: Instrucciones De Configuración
Pulse el botón de función (B) una vez. La luz de inversión (C) está encendida. Si la luz de inversión (C) parpadea, se selecciona el modo de inversión simple. Presione la palanca de puesta de inicio (A). © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 11: Opciones De Inicio
Ejecutar la herramienta hacia la izquierda una vez y volver a girar hacia la derecha cuando el apriete esté completado. Conmutación del vacío Iniciar y detener el vacío. Apagado automático tras fi- nalizar el apriete. © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 12: Instrucciones De Funcionamiento
Elegir otras funciones de la E/S digital. Instrucciones de funcionamiento Broca de montaje Tire de la anilla de sujeción hacia atrás Inserte la broca Gire la broca si no se asienta correctamente © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 13: Servicio
De conformidad con el Manual de configuración de calibración MT 9839 0812, la calibración es necesaria cuando se sustituyan las piezas siguientes: ■ Unidad de accionamiento ■ Motor ■ Pieza delantera ■ Módulo del gatillo © Atlas Copco Industrial Technique AB - 9839 1063 05... -
Página 14: Reciclaje
Botón de configuración Electrónica Empuñadura completa Metal, aluminio Empuñadura completa Metal, aluminio Tornillo Metal, acero Conexión de manguera Metal, acero Tornillo Metal, acero Módulo del gatillo Electrónica Gancho de suspensión Metal, acero © Atlas Copco Industrial Technique AB - 9839 1063 05... - Página 16 Traducción de las instrucciones originales © Copyright 2020, Atlas Copco Industrial Technique AB. Todos los derechos reservados. Queda prohibido el uso autorizado o la copia total o parcial del presente contenido. En particular, esta prohibición se aplica a las marcas Atlas Copco Industrial comerciales, las denominaciones de los modelos, los números de referencia y...
