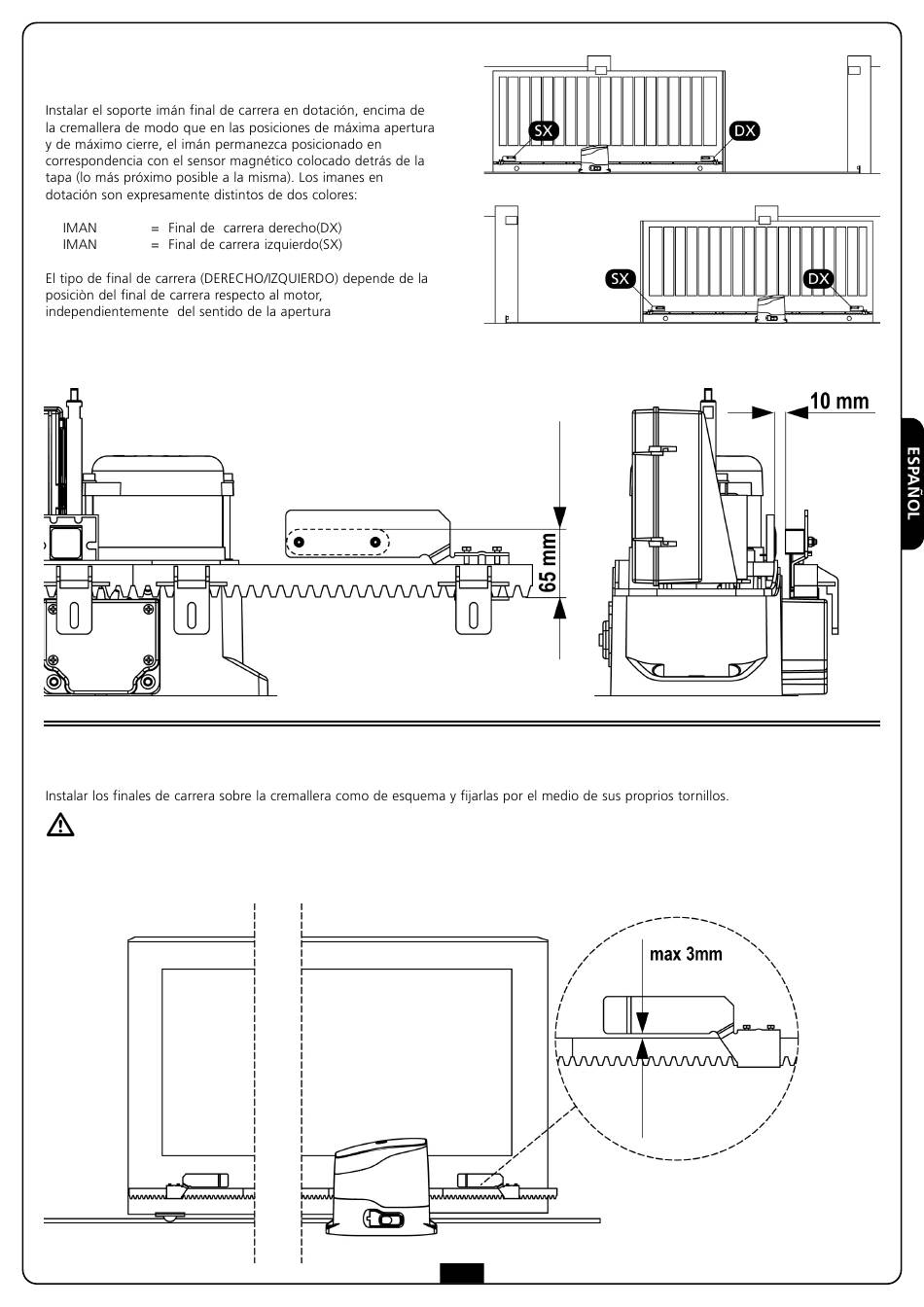

INSTALACION DE LOS FINALES DE
CARRERA MAGNÉTICOS
AZUL
ROJO
INSTALACION DE LOS FINALES DE CARRERA MECÁNICOS
ATENCION: Controlar que la leva del final de carrera intervenga eficazmente en el muelle del final de carrera del motor.
Eventualmente añadir espesores entre la parte inferior de la cremallera y la leva del final de carrera de modo que se
respecten las cotas como en la figura.
77
