BANDPASS
Son selectores de frecuencia.

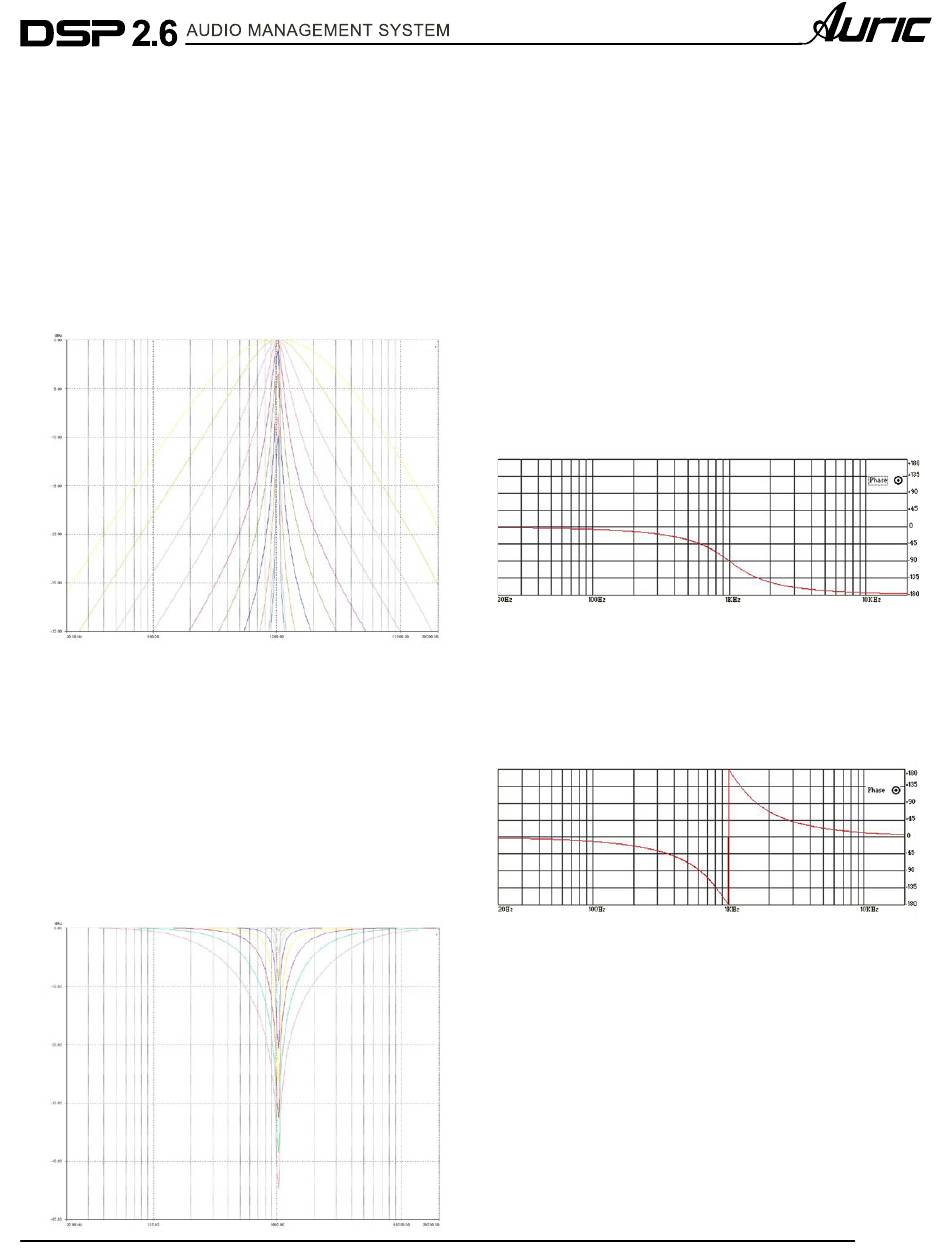

El filtro del bandpass tiene la frecuencia y el factor Q ajustable
(Bandwidth). Éstos afectan un rango de frecuencias
simétricamente sobre la frecuencia central como se muestra
en el el gráfico, cortando el nivel gradualmente, pero no
afectado por la ganancia.
NOTCH
En el filtro Notch o Supresor de Banda, las frecuencias no
deseadas se atenúan. Es la contraparte del filtro pasa banda
esto es, actúa exactamente al contrario.
La frecuencia y el Factor Q (Bandwidth) son ajustables.
Éstos afectan un rango de frecuencias simétricamente sobre
la frecuencia del centro como se muestra en el gráfico.
La profundidad de filtro de notch varía con el Factor Q
(bandwidth), si el filtro es mas ancho, la profundidad será
mayor.
MANUAL DE USUARIO
3. EDICIÓN DE CANALES DE ENTRADA Y SALIDA
ALL PASS
El filtro del All pass tiene frecuencia ajustable. Ésto afectará
a la frecuencia cambiando la fase a 90º al seleccionar
ALL PASS I (uno), o si es necesario un ajuste mayor como
180° seleccione ALL PASS II (dos), acelerando el paso de
transición, como se muestra en el gráfico.
90º
180º
