3. EDICIÓN DE CANALES DE ENTRADA Y SALIDA

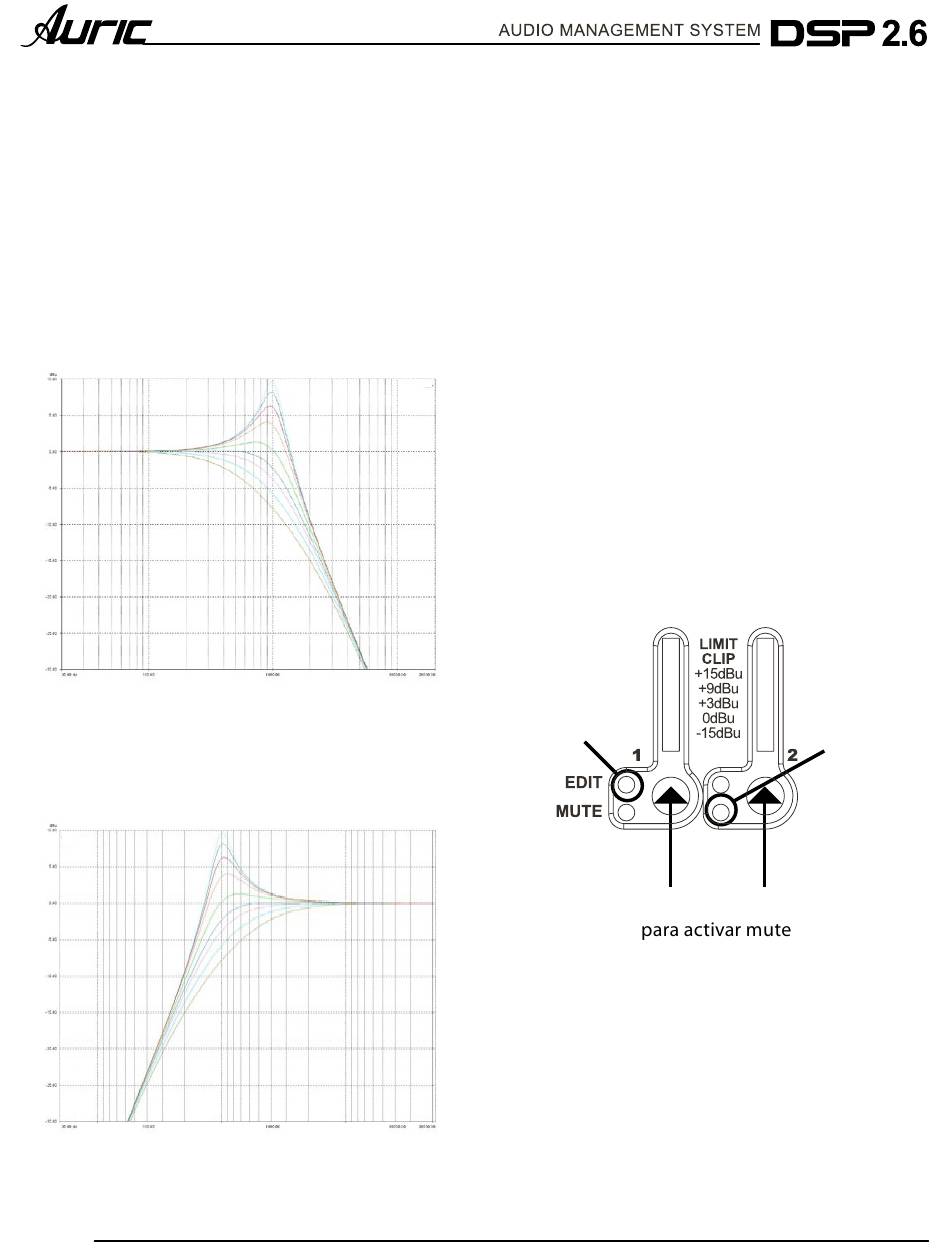

LOW / HIGH PASS (pasa bajo / pasa alto) Factor Q variable
El filtro paso bajo y pasa alto, con factor Q variable son
filtros con el corte de frecuencia y el Factor Q (Bandwidth)
ajustables. Principalmente tienen una pendiente de 12 dB/
Octava, cuando el factor Q es fijo, pero cuando es variable
se ajusta la pendiente del filtro. Esto es, con un factor Q
alto, el valor resultará en un rebase en el nivel de la frecuencia
seleccionada, Este tipo de filtro se llama a menudo también
un filtro resonante.
LOW PASS (pasa bajo) Factor Q variable
Low pass: este filtro diminuye el nivel de señal de frecuencias
superiores a una frecuencia seleccionada, también se le
conoce como high cut (corta altos).
HIGH PASS (pasa alto) Factor Q variable
High pass: Este filtro disminuye el nivel de frecuencias
inferiores a una frecuencia seleccionada. También se conoce
como low cut (corta bajos).
32
3.6 CANALES DE SALIDAS 1, 2, 3, 4, 5 y 6
Es posible el acceso a CANAL DE SALIDA, presionando el
botón 1, 2, 3, 4, 5 ó 6. El led azul se enciende entrando
a EDITAR. Las pantallas del sub-menú pueden ser
desplazadas a través del control NAV/PM1 girando en el
sentido o en contra de las manecillas del reloj.
Para editar parámetros es necesario presionar ENTER,
aparecerá una flecha del lado izquierdo de la pantalla.
Entonces use el PM2 y PM3 para seleccionar y ajustar los
valores de parámetros. Algunos parámetros tienen 3 valores
independientes, por lo que también hará uso del control
NAV/PM1, por ejemplo para ajustar los parámetros de filtros.
Nota: Todos los parámetros pueden ser editados usando
los controles (NAV / PM1, PM2, PM3), mostrando la opción
seleccionada que es cargada automáticamente y guardada
como valor, dejando la pantalla.
Led
PRESIONAR
Para poner en modo mute (silenciar canal) es necesario
mantener presionado el botón del canal deseado hasta que
el led rojo se encienda.
Mute
