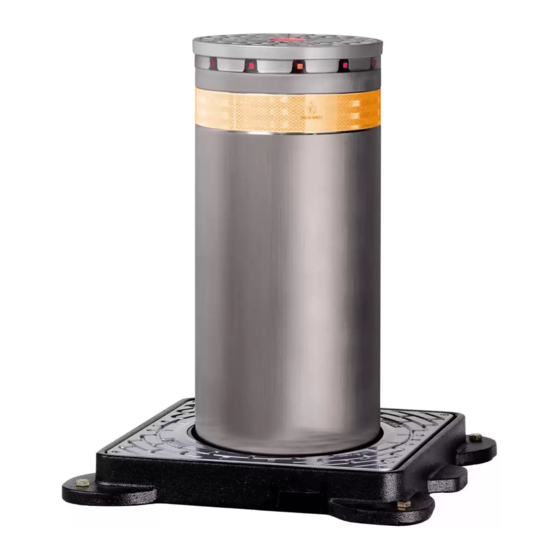

Pilones automáticos retráctiles 275 H600 y 275 H800 con arqueta FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 2
Predisposiciones y colocación del pilón Conexión eléctrica del pilón con equipo 462DF y correspondientes configuraciones Colocación de las espiras inductivas de seguridad Maniobra de bajada manual Operaciones de mantenimiento FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Directiva 98/37/CE. Bologna, 1 de enero de 2005 El Administrador Delegado A. Bassi FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 4
Compruebe que antes de la instalación haya un Todo aquello que no esté expresamente especificado en interruptor diferencial con umbral de 0,03 A. estas instrucciones habrá de considerarse no permitido. FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 5
–15°C para limitar la formación de hielo en el cilindro) artículo opcional: dispositivo de bajada automático en caso de corte de corriente artículo opcional: bajo pedido longitud hasta 30 m. FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
FAAC CITY 275 H600 y 275 H800 ESQUEMA DE COLOCACIÓN 1) Asegúrese de que el punto de colocación del pilón FAAC CITY no se encuentre en una zona de impluvio; en caso de que forzosamente se verificara dicha situación es preciso proteger parcialmente el pilón FAAC CITY circundándolo con un canal de drenaje provisto de tapa de...
Página 7
Fig. 1 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 8
Fig. 2 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 9
Fig. 3 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 10
Fig. 4 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 11
Fig. 5 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 12
Fig. 6 FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 13
CONEXIÓN CON EQUIPO 462DF Para mandar el Faac City con el equipo 462DF es preciso conectar los componentes externos que se indican a continuación (no suministrados en dotación) siguiendo el esquema de la fig. 6: R1 = R2 = R3 = 100ohm 1/4W R4 = 68ohm 1W C1 = C2 = C3 = 0,1µF 400Vac...
• Una vez haya bajado el pilón, atornille de nuevo el tornillo en la base. El dispositivo de bajada manual no está presente en los FAAC CITY provistos de dispositivo de bajada automática. OPERACIONES FINALES Finalizada la instalación, compruebe que el pilón funcione correctamente, prestando especial...
Página 15
Comprobación del funcionamiento del destellador incorporado en la cabeza del pilón Comprobación del funcionamiento de las espiras inductivas de seguridad Comprobación del funcionamiento del receptor radio de mando Control visual del equipo electrónico de gestión FAAC S.p.A. Via Benini, 1 40069 Zola Predosa Bologna (Italia) tel. +39 051 61724 www.faac.it...
Página 16
Sello del Revendedor: Las descripciones y las ilustraciones del presente manual no son vinculantes. FAAC se reserva el derecho, sin modificar las características esenciales del equipo, de aportar en cualquier momento y sin obligación de actualizar el presente manual, las modificaciones que retenga convenientes para mejorar técnicamente el equipo o para cualquier otra exigencia de carácter constructivo o comercial.
