Descripciones de parámetros
4.10 Grupo de parámetros 13: Logic
Controller
4.10.1 13-** Funciones de programación
El controlador lógico es una secuencia de acciones
definidas por el usuario (13-52 Acción del controlador lógico
[X]) ejecutadas por el controlador lógico cuando la
incidencia asociada definida por el usuario (13-51 Incidencia
del controlador lógico [X]) se confirma como Verdadero.
Las incidencias y las acciones están asociadas en pares, lo
que significa que cuando una incidencia es verdadera, se
realiza la acción asociada. Después de esto, se evalúa la
siguiente incidencia y se realiza, si procede, la acción
asociada, y así sucesivamente. En cada momento, solo se
evalúa una incidencia.
Si una incidencia se evalúa como Falso, el controlador
lógico no realiza ninguna acción durante el intervalo de
exploración y no se evalúan otras incidencias.
Se pueden programar de 1 a 20 eventos y acciones.
Cuando se haya ejecutado la última incidencia/acción, la
secuencia vuelve a comenzar desde la incidencia/acción
[0].

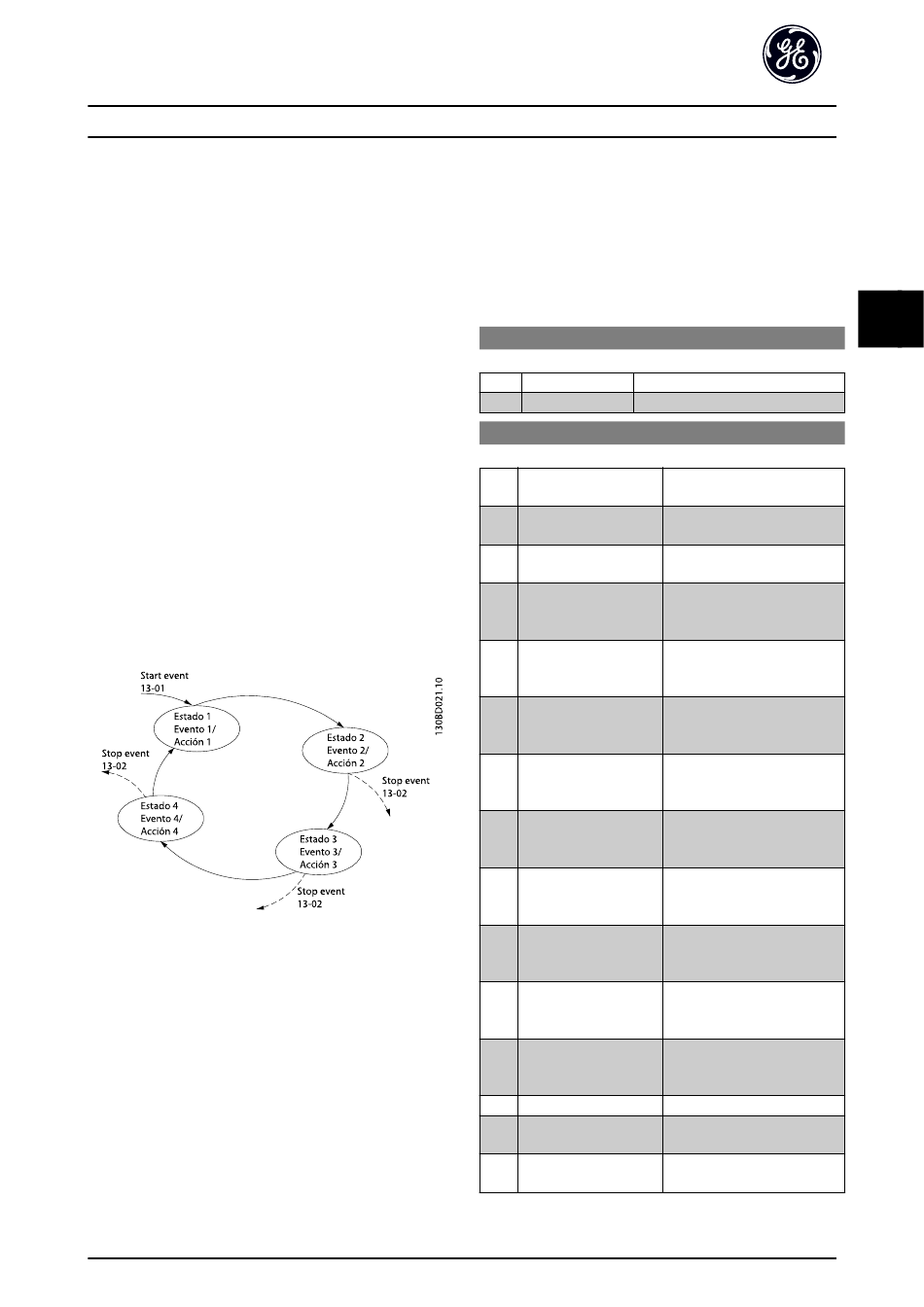

Ilustración 4.10 Ejemplo con tres incidencias / acciones
Puesta en marcha y parada del controlador lógico
Arranque el controlador lógico con la selección de [1]
Activado en 13-00 Modo controlador lógico. El controlador
lógico comienza a evaluar la Incidencia 0 y, si esta es
evaluada como VERDADERO, el controlador lógico continúa
su ciclo.
El controlador lógico se detiene cuando la Incidencia
parada, 13-02 Incidencia parada es VERDADERO. El
controlador lógico también puede detenerse seleccionando
[0] Desactivado en 13-00 Modo Control Lógico.
Guía de programación del convertidor de frecuencia AF-60 LP™
Para reiniciar todos los parámetros del controlador lógico
seleccione [1] Reinicio del controlador lógico en 13-03
Reinicio del controlador lógico e inicie la programación
desde cero.
4.10.2 13-0* Ajustes controlador lógico
Utilice estos ajustes del controlador lógico para activar,
desactivar y reiniciar el controlador lógico.
13-00 Modo Control Lógico
Option:
[0]
*
[1]

13-01 Evento arranque

Option:
[0] Falso
[1] Verdadero
[2] En funcionamiento
[3] En intervalo
[4] En referencia
[7] Fuera del intervalo de
intensidad
[8] I Posterior baja
[9] I Anterior alta
[16] Advertencia térmica
[17] Tensión de red fuera de
intervalo
[18] Cambio de sentido
[19] Advertencia
[20] Descon._alarma
[21] Bloq._descon._alarma
DET-580B
Función:
Off (Apagado) La función está desactivada.
On El SLC está activo.
Función:
Seleccione la entrada para
activar el controlador lógico.
Introduce el valor Falso en la
regla lógica.
Introduce el valor Verdadero en
la regla lógica.
Consulte el grupo de
parámetros 5-4* Relés [5] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [7] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [8] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [12] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [13] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [14] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [21] para
obtener una descripción.
La tensión de red está fuera del
intervalo de tensión especi-
ficado.
Consulte el grupo de
parámetros 5-4* Relés [25] para
obtener una descripción.
Hay una advertencia activa.
Está activa una alarma de
desconexión.
Está activa una alarma (bloqueo
por alarma).
