Descripciones de parámetros
4.10.4 13-2* Temporizadores
Utilice los resultados de los temporizadores para definir
una incidencia (1351 Acción del controlador lógico) o como
entrada booleana de una regla lógica (13-40 Regla lógica
booleana 1, 13-42 Regla lógica booleana 2 o 13-44 Regla
lógica booleana 3).
Cuando transcurra el valor del temporizador, el
4
4
temporizador cambia de estado de Falso a Verdadero.
13-20 Temporizador del controlador lógico
Matriz [3]
Range:
0,0 s
[0,0-3600 s] Introducir el valor para definir la duración
*
4.10.5 13-4* Reglas lógicas
Se pueden combinar hasta tres entradas booleanas
(entradas VERDADERAS / FALSAS) de temporizadores,
comparadores, entradas digitales, bits de estado y aconte-
cimientos utilizando los operadores lógicos Y, O y NO.
Seleccione entradas booleanas para el cálculo en
13-40 Regla lógica booleana 1, 13-42 Regla lógica booleana 2
y 13-44 Regla lógica booleana 3. Defina los operadores
utilizados para combinar de forma lógica las entradas
seleccionadas en 13-41 Operador regla lógica 1 y
13-43 Operador regla lógica 2.

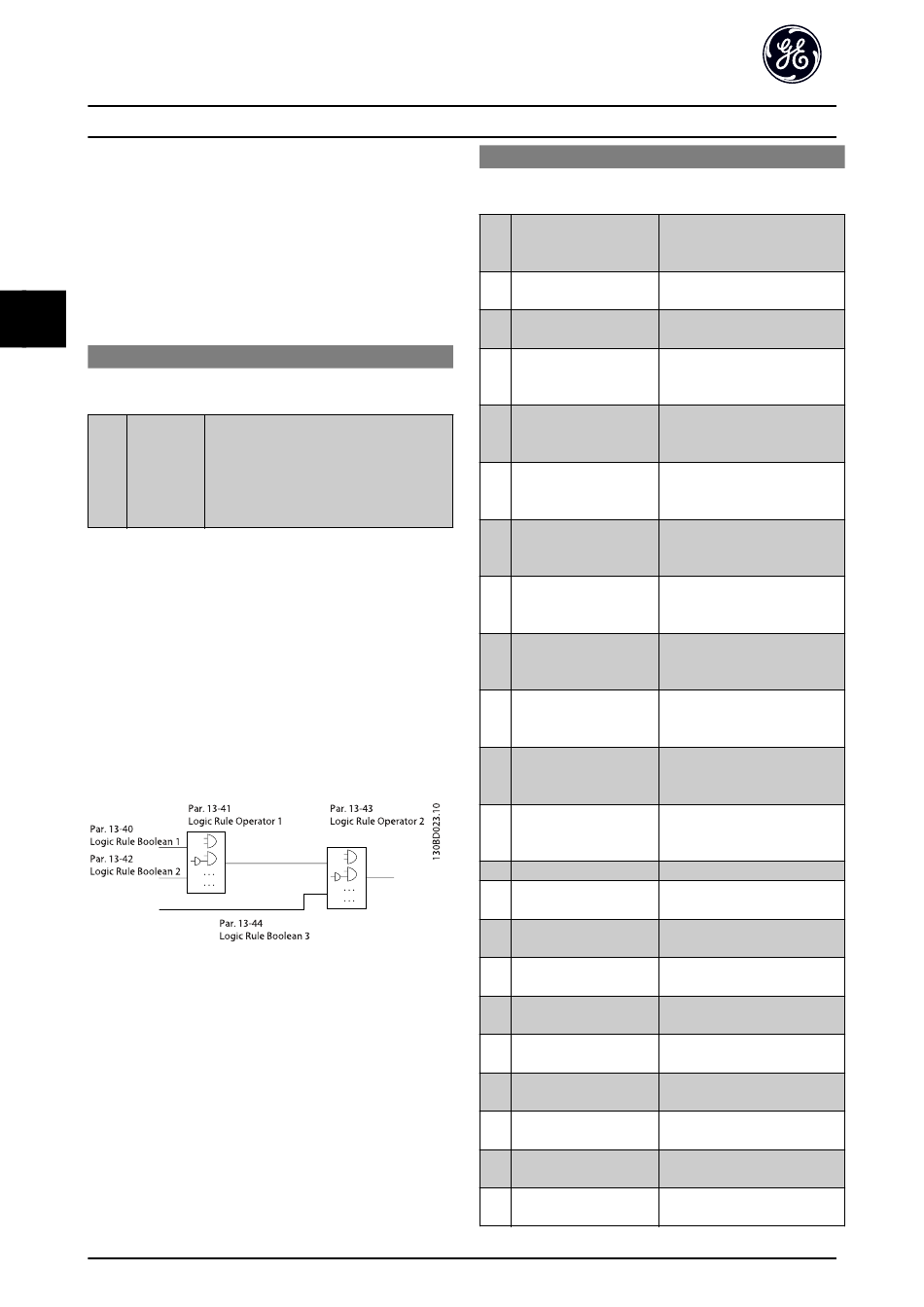

Ilustración 4.12
Prioridad de cálculo
Primero, se calculan los resultados de los parámetros
13-40 Regla lógica booleana 1, 13-41 Operador regla lógica 1
y 13-42 Regla lógica booleana 2. El resultado (VERDADERO /
FALSO) de este cálculo se combina con los ajustes de
13-43 Operador regla lógica 2 y 13-44 Regla lógica booleana
3, y produce el resultado final (VERDADERO / FALSO) de la
regla lógica.
44
Guía de programación del convertidor de frecuencia AF-60 LP™
Función:
de la salida Falso del temporizador
programado. Un temporizador sólo es Falso
si lo activa una acción y hasta que
transcurra el tiempo introducido en el
temporizador.
13-40 Regla lógica booleana 1
Matriz [4]
Option:
[0]
Falso
*
[1]
Verdadero
[2]
En funcionamiento
[3]
En intervalo
[4]
En referencia
[7]
Fuera del intervalo de
intensidad
[8]
I Posterior baja
[9]
I Anterior alta
[16] Advertencia térmica
[17] Tensión de red fuera de
intervalo
[18] Cambio de sentido
[19] Advertencia
[20] Descon._alarma
[21] Bloq._descon._alarma
[22] Comparador 0
[23] Comparador 1
[24] Comparador 2
[25] Comparador 3
[26] Reglalógica 0
[27] Reglalógica 1
[28] Reglalógica 2
DET-580B
Función:
Seleccione la primera entrada
booleana para la regla lógica
seleccionada.
Introduce el valor Falso en la
regla lógica.
Introduce el valor Verdadero en
la regla lógica.
Consulte el grupo de
parámetros 5-4* Relés [5] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [7] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [8] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [12] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [13] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [14] para
obtener una descripción.
Consulte el grupo de
parámetros 5-4* Relés [21] para
obtener una descripción.
La tensión de red está fuera del
intervalo de tensión especi-
ficado.
Consulte el grupo de
parámetros 5-4* Relés [25] para
obtener una descripción.
Hay una advertencia activa.
Está activa una alarma de
desconexión.
Está activa una alarma (bloqueo
por alarma).
Utiliza el resultado del
comparador 0 en la regla lógica.
Utiliza el resultado del
comparador 1 en la regla lógica.
Utiliza el resultado del
comparador 2 en la regla lógica.
Utiliza el resultado del
comparador 3 en la regla lógica.
Utiliza el resultado de la regla
lógica 0 en la regla lógica.
Utiliza el resultado de la regla
lógica 1 en la regla lógica.
Utiliza el resultado de la regla
lógica 2 en la regla lógica.
