Petición de una Declaración de conformidad Las unidades que disponen de una etiqueta con la marca CE cumplen los siguientes estándares y directivas de la UE: Estándares harmónicos: EN 50091-1-1 y EN 50091-2 Directivas de la UE: 73/23/EEC, Directiva del Consejo sobre los equipos diseñados para el uso dentro de ciertos límites de voltaje 93/68/EEC, Directiva de reforma 73/23/EEC 89/336/EEC, Directiva del Consejo sobre la compatibilidad electromagnética...
C A P Í T U L O 1 NSTALACIÓN En esta sección se incluye: S La inspección del equipo S Precauciones de seguridad S La instalación del SAI S Panel superior y lateral del SAI Inspección del equipo En caso de que cualquier componente del equipo se haya dañado durante el transporte, conserve las cajas de cartón en las que se transportó...
Instalación Instale el SAI en un lugar donde la temperatura y la humedad estén controladas, que esté cerrado y libre de sustancias contaminantes conductivas con el fin de reducir el riesgo de que se produzca un incendio o una sacudida de tensión. La temperatura ambiente no debe superar los 40°C (104°F).
Instalación 3. Inicie el SAI accionando el conmutador (conmutador) como se muestra en Figura 2 o Figura 4 de la página 4. El indicador de potencia se ilumina e indica que las tomas de la tensión de salida del SAI tienen corriente. La unidad emiten un aviso de sonido y los indicadores luminosos del panel frontal se iluminan varias veces.
Página 8

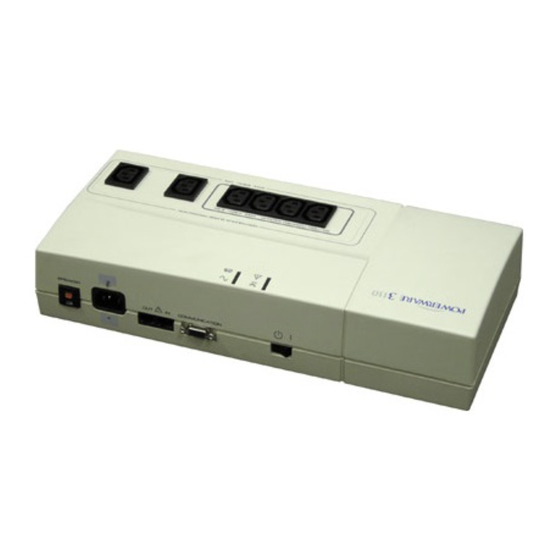

Instalación Puerto de comunicaciones Protector contra Puerto USB sobrevoltaje RJ-11 Interruptor Conector de tensión Conmutador Encendido/En pausa de entrada Figura 2. Modelo 230V Panel lateral Indicador de fallos Indicador de encendido Tomas de salida de tensión Tomas de salida de tensión (Batería y Protección contra (sólo con la Protección contra las subidas de tensión)
C A P Í T U L O 2 ARACTERÍSTICAS TÉCNICAS En esta sección se incluye: S Uso del puerto de comunicación USB o DB-9 S El arranque del SAI en batería Opciones de comunicación El SAI viene equipado con un puerto de comunicación USB y DB-9. Estos dos puertos de comunicación pueden utilizarse para controlar el SAI;...
Características técnicas Puerto de comunicaciones Powerware ofrece un kit de interfaz de accesorios que permite conectar diversos tipos de sistemas informáticos al puerto de comunicaciones del SAI. Para recibir información específica sobre los kits de interfaz de Powerware póngase en contacto con su representante de servicios técnicos.
Características técnicas Característica Arranque de batería La característica Arranque de batería permite encender el SAI cuando no hay suministro. El intervalo de arranque de la batería es superior al 40% de tensión nominal, de lo contrario, el SAI muestra un error en la entrada de tensión y la alarma emite un aviso de sonido.
Página 12
Características técnicas Powerware 3110 Guía del usuario Rev B (Spanish) www.powerware.com ®...
C A P Í T U L O 3 ANTENIMIENTO DEL En esta sección se explica cómo: S Cuidar el SAI y las baterías S Reciclar las baterías usadas Cuidados del SAI y de las baterías Para conseguir el mejor mantenimiento preventivo, mantenga limpia y sin polvo la zona que rodea el SAI.
Mantenimiento del SAI Reciclado de la batería usada El Modelo 230V (modelos E) necesitan un servicio de personal técnico para realizar la sustitución de la batería. Póngase en contacto con el centro de material de reciclaje o de material de desecho peligroso más cercano para recibir información sobre la manera de deshacerse adecuadamente de la batería usada.
C A P Í T U L O 4 SPECIFICACIONES Powerware se reserva el derecho para modificar las especificaciones sin previo aviso. Tabla 2. Especificaciones eléctricas Modelo 120V Modelo 230V Tensión nominal 120V 230V Factor de potencia Escala de tensión En línea: 90–152V En línea: 176–272V En batería: 0–100V y 152–160V...
Página 16
Especificaciones Tabla 3. Especificaciones de la batería Configuración 300 VA: batería interna de 4,2 Ah de (1) 12V o 4,0 Ah de (2) 6V 550 VA: batería interna de 7,0 o 7,2 Ah (1) 12V 700 VA: batería interna de 9 Ah de (1) 12V Tensión 12 Vcc Tipo...
C A P Í T U L O 5 ESOLUCIÓN DE PROBLEMAS Los indicadores luminosos del panel frontal y un aviso de sonido indican el estado del SAI (véase Tabla 6). El SAI emite un aviso de sonido siempre que se está cargando la batería de la unidad o cuando hay una alarma.
Resolución de problemas Alarma o condición Posible motivo Procedimiento Los requisitos de corriente Extraiga alguna parte del equipo del SAI. Es posible superan la capacidad del SAI. que necesite un SAI de mayor capacidad. 1 aviso de sonido cada medio segundo.
