Calibración del vehículo
Para generar una imagen de 360° del área circundante útil y fiable, se debe llevar a cabo una calibración completa.
Dado que cada vehículo es diferente, las posiciones de las cámaras se deben calibrar a través del Kit de calibración
Backeye 360°. Para llevar a cabo el procedimiento, se deben seguir los pasos que se explican a continuación:
▪
Instale las cámaras en el vehículo.
▪
Coloque las alfombrillas de calibración alrededor del vehículo.
▪
Capture las imágenes del vehículos con la herramienta de calibración.
▪
Ajuste la posición de las cámaras con el software de calibración.
▪
Cargue los datos de la calibración en la ECU Backeye 360°.
▪
Compruebe los resultados de la calibración.
Entorno para la calibración
Es necesario conservar un perímetro mínimo de 2 m alrededor del vehículo. El suelo deber ser completamente llano.
Una superficie irregular puede imposibilitar el proceso de calibración.
Patrón de calibración y alineación del vehículo

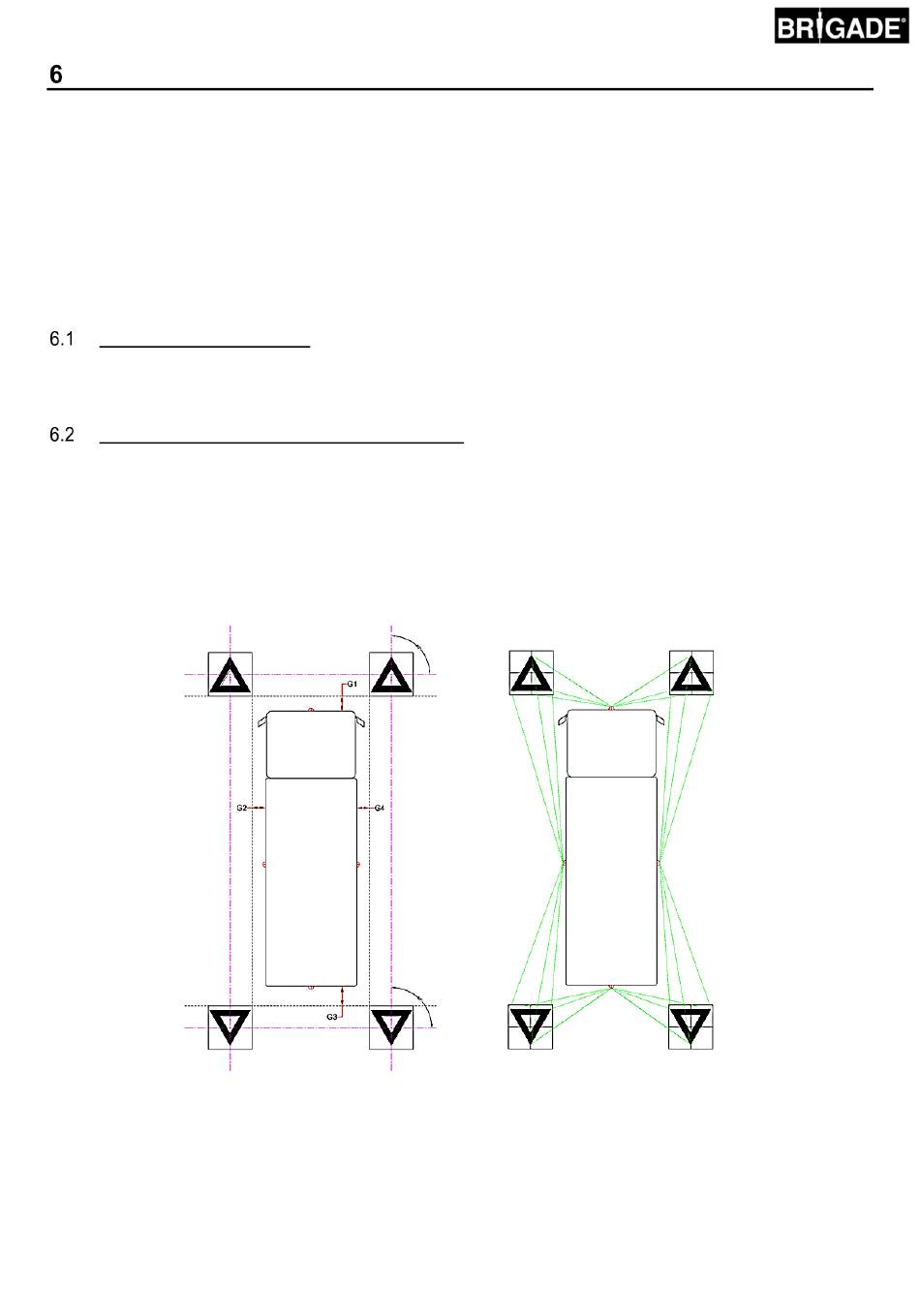

Las alfombrillas de calibración que se mencionan en la sección 3.2.2 tienen que colocarse de forma simétrica
alrededor del vehículo, tal y como se muestra en la ilustración que aparece más abajo (izquierda). La posición óptima
de las alfombrillas debería ser lo más cercana posible a las cámaras, aunque puede variar en función del vehículo
y del tipo de instalación. La calibración se podrá llevar a cabo siempre que cada cámara pueda visualizar los tres
puntos de los dos triángulos del campo de visión de las cámaras, tal y como se muestra en la imagen que aparece
más abajo (derecha). Cuanta mayor precisión haya en la colocación de las alfombrillas situadas alrededor del
vehículo, mejor calidad tendrá el resultado final. Se recomienda el uso de una línea de tiza, un cordel o herramientas
con láser para mejorar la precisión.
Nota: es imprescindible que las alfombrillas de calibración estén colocadas tal y como se muestra más
abajo. Si la orientación de las mismas es distinta (p. ej. están giradas a 90°) puede que el sistema no sea
capaz de calibrar correctamente.
