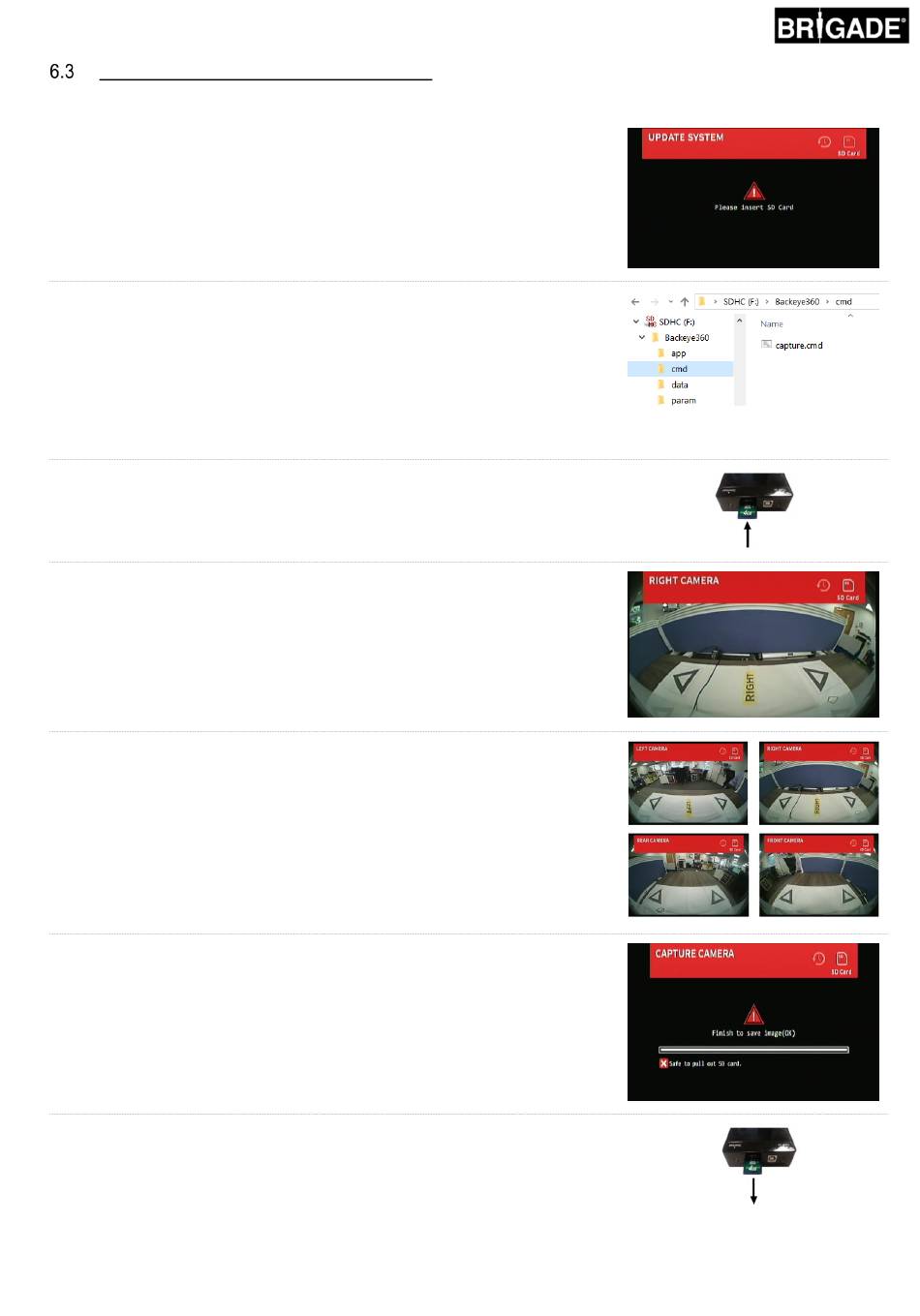

Recopilación de imágenes de las cámaras
Se recomienda formatear la tarjeta SD antes de cada proceso de calibración.
Una vez haya apagado el vehículo, introduzca la herramienta de calibración en
la ECU BN360-200-ECU y arranque el vehículo. Se mostrará a siguiente
pantalla:
Copie la carpeta "Backeye360" de la configuración que quiera llevar a cabo en
la tarjeta SD. Consulte la sección 2.4 para obtener más información sobre las
diferentes configuraciones de pantalla.
Nota: asegúrese de que se asigna el tipo de archivo "cmd" como
"Windows Command Script" al renombrar el archivo. La extensión ".cmd"
en el nombre del archivo puede no ser necesaria en función de la
configuración de los ajustes de extensiones de archivo de Windows
Explorer.
Introduzca la tarjeta SD en la herramienta de calibración. El sistema mostrará
las vistas correspondientes a una sola cámara.
Compruebe que cada una de las cámaras que lleva el vehículo puede visualizar
dos triángulos de las alfombrillas de calibración. Si mantiene pulsado el botón
View Select (Seleccionar vista) del botón Set-up & View Select (Configuración
y selección de vistas), se desplazará por las vistas de cada una de las cámaras.
Es posible que tenga que ajustar las alfombrillas de calibración o la posición de
las cámaras si estas no visualizan las alfombrillas correctamente.
La ilustración únicamente sirve como ejemplo.
Una vez que cada una de las cámaras pueda ver claramente los triángulos de
calibración, mantenga pulsado durante 3 segundos el botón View Select
(Seleccionar vista) del botón Set-up & View Select (Configuración y selección
de vistas) y, a continuación, suéltelo para capturar y exportar las vistas de la
cámara a la tarjeta DS.
Nota: no retire la tarjeta SD durante el proceso.
Una vez se hayan guardado correctamente las imágenes, aparecerá la
siguiente pantalla y podrá retirar la tarjeta SD de la herramienta de calibración.
Saque la tarjeta SD de la herramienta de calibración e introdúzcala en el PC
en el que se va a llevar a cabo la calibración. Compruebe que la tarjeta SD
contiene ahora una subcarpeta que se llama "image" (imagen) dentro de la
carpeta Backeye360 y en la que están ubicadas las vistas de cada cámara
(que deberían llamarse "front.bmp" [frontal], "rear.bmp" [posterior], "right.bmp"
[derecha] y "left.bmp" [izquierda]).
