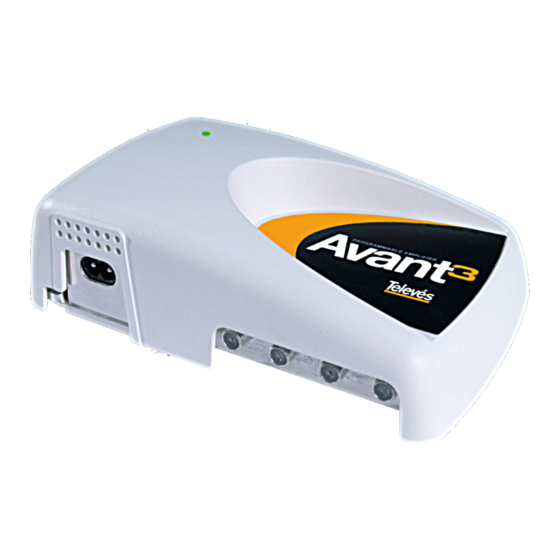

Televes Avant3 Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Televes Manuales
  4. Amplificadores
  5. Avant3
  6. Manual de instrucciones
Televes Avant3 Manual De Instrucciones

Televes Avant3 Manual De Instrucciones

Ocultar thumbs Ver también para Avant3:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Central Amplificadora
ES
Launch Amplifier
EN
Centrale d'Amplification
FR
Усилитель программируемый
РУС
Ref. 532740
Manual de Instrucciones
User´s Manual
Mode d'Emploi
Техническое руководство
w w w . t e l e v e s . c o m

Publicidad

Tabla de contenido
loading

Manuales relacionados para Televes Avant3

Resumen de contenidos para Televes Avant3

  • Página 1 Ref. 532740 Manual de Instrucciones Central Amplificadora User´s Manual Launch Amplifier Mode d’Emploi Centrale d’Amplification Техническое руководство Усилитель программируемый РУС w w w . t e l e v e s . c o m...

  • Página 3: Tabla De Contenido

    Índice Características técnicas ....................... Descripción ..........................Programador PCT ........................Manejo del producto ....................... Menú principal ........................Menú extendido ........................ Grabación de parámetros ....................Ejemplos de aplicación ......................

  • Página 4: Importantes Instrucciones De Seguridad

    Central Amplificadora Avant3 Importantes instrucciones de Descripción de Simbología de seguridad seguridad eléctrica Antes de manipular o conectar el equipo leer éste manual. Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.

  • Página 5: Características Técnicas

    Características técnicas Entradas UHF 1 UHF 2 BI / FM IN MIX Salida para montaje en cascada Banda 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790 Filtros por entrada 5 - 0 2 - 3 Nº canales por filtros 1-5 (BIV) / 1-7 (BV) 0 ±2 3 ±3...

  • Página 6: Descripción

    Central Amplificadora Avant3 Descripción 1.- Entrada UHF1 2.- Entrada UHF2 3.- Salida del lazo de entrada UHF1 ó UHF2 * 4.- LED de encendido 5.- Alimentación 230 V~ 6.- Entrada VHF (174-406 MHz) 7.- Entrada BI ó FM ** 8.- Salida 9.- Entrada Mix...
  • Página 7 Cabecera de amplificación analógica/digital pro- La señal disponible en esta salida depende de la gramable para su aplicación tanto en viviendas configuración de entradas elegida. unifamiliares como en colectivas caracterizada por: Configuración de entradas 5-0: facilidad de instalación, ampliable, programación sencilla, control de ganancia automática (CAG), programador externo, alimentación de bajo con- sumo.

  • Página 8: Programador Universal

    Central Amplificadora Avant3 Programador Universal (CAG), que mantiene el nivel de salida independiente- mente de las variaciones de señal a la entrada. El nivel de salida de cada uno de los filtros se podrá ajustar mediante el correspondiente potenciómetro de ajuste.

  • Página 9: Manejo Del Producto

    Manejo del Producto Los canales configurados por encima del 60 no se reflejaran en la salida. ** Las funciones referentes a la programa- ción del filtro de VHF como de la alimen- tación a previos de esta entrada no son aplicables en este producto.

  • Página 10: Menú Principal

    Central Amplificadora Avant3 Menú Principal Programación de Filtros A partir este momento, efectuando pulsaciones Pulsando la tecla se accede al segundo menú, cortas sobre se recorren los menús principales, Programación de Filtros. La correspondencia de siguiendo la secuencia: Entradas, Filtro 1, ..., Filtro las teclas en este menú...

  • Página 11: Menú Extendido

    25 __ 25 __ 25 __ FILTRO 1 FILTRO 1 FILTRE 1 Grabación de parámetros Si hay solapamientos de filtros se muestra en pan- talla el filtro con el que hay conflicto y la unidad no permite grabar los datos. Una vez escogido el valor deseado en cualquiera de los menús (principal o extendido), para grabar los datos se pulsará...
  • Página 13 Index Technical specifications ...................... Description ..........................Universal programmer ......................How to use the programmer..................Main menu ........................... Extended menu ......................... Saving parametres ......................Typical applications .......................

  • Página 14: Important Safety Instructions

    Launch Amplifier Avant3 Important safety instructions Description of the electrical safety symbols Before handling or connecting this equipment, please read carefully all warnings and instruc- tions in this manual. In order to reduce the risk of fire or electric shock,...

  • Página 15: Technical Specifications

    Technical specifications Inputs UHF 1 UHF 2 BI / FM IN MIX Output for cascading mount Band 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790 Filtres per input 5 - 0 2 - 3 No. of channels per filtre 1-5 (BIV) / 1-7 (BV) 0 ±...

  • Página 16: Description

    Launch Amplifier Avant3 Description 1.- UHF1 input 2.- UHF2 input 3.- UHF1 or UHF2 * output loop- through 4.- ON/OFF LED 5.- Mains socket 230 V~ 6.- VHF input (174-406 MHz) 7.- BI or FM ** input 8.- Output 9.- Mix input * Depending on the configuration of the inputs (5-0, 2-3).
  • Página 17 (21 - 60) which is used to expand the number of All UHF programmable filters (F1 to F5), and also the filters available by incorporating additional Avant3 VHF one feature an AGC system that keeps constant units to the headend.

  • Página 18: Universal Programmer

    (short press) - Change menu (long press) - Change between Principal and Extended menus Note that the last Avant3 will support the total number of channels, ie, that all signals pass (long press) - Save changes to memory through this amp. This will be taken into account Increases the contrast of the screen.

  • Página 19: How To Use The Programmer

    ------------ V:x.xx V:x.xx V:x.xx V:x.xx It then displays the SW version of the Avant3, also After connecting the programmer to the Avant3, it briefly: sends the parameters with which it is configured (input configuration, filter settings, ...). During this process, the programmer displays its version of SW...

  • Página 20: Main Menu

    Launch Amplifier Avant3 Main menu Programming of filters From this time, press shortly the key to scroll Pressing the key, you access the second menu, the main menu in the following sequence: Inputs, Programming Filters. The mapping of the keys in Filter 1, ..., Filter 5, and Filter VHF.

  • Página 21: Extended Menu

    FILTRE 1 FILTER 1 SUODIN 1 Saving parametres FILTER 2 SUODIN 2 FILTRE 2 Error F1 Error F1 Error F1 After choosing the desired value in any of the menus (main or extended), for recording data, press the key for approximately 3 seconds. The display shows the indication: The LEDs on the unit are lit depending on the filter that we are programmed.
  • Página 23 Sommaire Consigne de sécurité ......................Caractéristiques techniques ....................Description ..........................Programmateur PCT ......................Utilisation du produit ...................... Menu principal ........................Menu étendu ........................Enregistrement des paramètres .................. Exemples d’application ......................

  • Página 24: Consignes Importantes De Sécu

    Centrale d’Amplification Avant3 Consignes importantes de sécu- Description des Symboles de sé- rité curité électrique Lire ce document avant d’utiliser ou de raccorder ce produit. Pour réduire le risque d’incendie ou de décharge électrique, ne pas exposer le produit à la pluie ou Pour éviter tout risque d’électrification, ne jamais...

  • Página 25: Caractéristiques Techniques

    Caractéristiques techniques Entrées UHF 1 UHF 2 BI / FM IN MIX Sortie pour installation en cascade Bande passante 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790 Nbre de filtres par entrée 5 - 0 2 - 3 Nbre canaux par filtres 1-5 (BIV) / 1-7 (BV) 0 ±2...

  • Página 26: Description

    Centrale d’Amplification Avant3 Description 1.- Entrée UHF1 2.- Entrée UHF2 3.- Sortie de couplage de l’entrée UHF1 ou UHF2 * 4.- LED de fonctionnement 5.- Alimentation 230 V~ 6.- Entrée VHF (174-406 MHz) 7.- Entrée BI ou FM ** 8.- Sortie 9.- Entrée Mix...
  • Página 27 Station d’amplification analogique/numérique pro- Le signal disponible sur le couplage d’entrée dé- grammable pour des applications en maisons indi- pend de la configuration choisie des différentes viduelles ou en installations collectives, caractéri- entrées. sée par: sa facilité d’installation, son extensibilité, sa Configuration des entrées 5-0: programmation simple, son contrôle automatique de gain (CAG), son programmateur externe, son ali-...

  • Página 28: Programmateur Pct

    Centrale d’Amplification Avant3 Programmateur Universel la VHF, disposent d’un contrôle automatique de gain (CAG), qui maintient le niveau de sortie, indépendem- ment des variations du signal d’entrée. Le niveau de sortie de chacun des filtres peut se régler à l’aide de potentiomètres dédiés.

  • Página 29: Utilisation Du Produit

    Utilisation du Produit MENU ETENDU Seulement à partir du menu "Entradas" (appui court) (appui long) N’importe quel menu Les canaux configurés au dessus du canal 60 ne se retrouveront pas en sortie. (appui long) ** Les fonctions se référant à la programma- tion du filtre VHF et à...

  • Página 30: Menu Principal

    Centrale d’Amplification Avant3 Menu Principal Programmation des Filtres A partir de cette étape, des appuis courts sur la L’activation de la touche permet d’accéder au touche feront apparaître les différents écrans second écran du menu principal, Programmation du menu principal, selon la séquence suivante: En- des Filtres.

  • Página 31: Menu Étendu

    25 __ 25 __ 25 __ FILTRO 1 FILTRO 1 FILTRE 1 Sauvegarde des paramètres S’il y a chevauchement de filtres, l’écran affiche le filtre avec lequel il y a conflit et la station ne permet pas la sauvegarde des données. Une fois les valeurs saisies dans n’importe quel menu (principal ou étendu), appuyer pendant approximativement “...
  • Página 33 Содержание Технические характеристики ..................Описание ..........................Программатор ........................Управление устройством .................... Основное меню ........................ РУС Расширенное меню ......................Сохранение параметров ....................Типовое применение ......................
  • Página 34 AVANT3: Усилитель программируемый Инструкция по технике Описание символов по безопасности электробезопасности Перед подключением оборудования прочтите данное руководство. Во избежание пожара или поражения электрическим током, не подвергайте Во избежание поражения электрическим током, оборудование воздействию дождя или влаги. не открывать устройство. Не открывайте крышку оборудования без...

  • Página 35: Технические Характеристики

    Технические характеристики Входы ДМВ 1 ДМВ 2 МВ1 / FM МВ ВХОД MIX Выход для проходного монтажа ВЫХОД Частотный диапазон МГц 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790 Фильтров на вход 5 - 0 2 - 3 Число...

  • Página 36: Описание

    AVANT3: Усилитель программируемый Описание 1.- Вход ДМВ1 2.- Вход ДМВ2 3.- Выход вх. перемычки ДМВ1 или ДМВ2 * 4.- LED ВКЛ. 5.- Питание 230 В~ 6.- Вход МВ (174-406 МГц) 7.- Вход МВ1 или FM ** 8.- Выход 9.- Вход Mix * Зависит...
  • Página 37 Программируемый усилитель для Доступный на даном выходе сигнал зависит от усиления аналоговых / цифровых сигналов. выбранной конфигурации входов. Применяется как в малых, так и в средних Конфигурации входов 5-0: установках. Характеризуется легкостью установки, расширяемой системой, легкостью программирования, АРУ, наличием отдельного программатора...

  • Página 38: Программатор

    фильтр имеет индикатор LED, указывающий на правильность входного сигнала и на корректность работы АРУ. При подключении других усилителей Avant3, выходы одних усилителей подключаются к входам (ВХОД Mix) других. PROGRAMMABLE AMPLIFIER PROGRAMMABLE AMPLIFIER EUROPEAN TECHNOLOGY MADE IN EUROPE EUROPEAN TECHNOLOGY MADE IN EUROPE Вход...

  • Página 39: Управление Устройством

    Управление устройством " " РУС Каналы, находящиеся выше 60 канала не отображаются на выходе. ** Функции, связанные с программированием МВ-фильтра и с питанием предусилителей не применяются к данному устройству. PCT firmware PCT firmware PCT firmware PCT firmware version version version version ------------ ------------...

  • Página 40: Основное Меню

    AVANT3: Усилитель программируемый Основное меню Программирование фильтров Осуществляя короткие нажатия на При нажатии на кнопку осуществляется отображаем основные меню в следующей вход во второе меню: “Программирование последовательности: Входы, Фильтр 1, ..., Фильтр фильтров”. Функции кнопок в этом меню 5 и Фильтр МВ.

  • Página 41: Расширенное Меню

    FILTRE 1 FILTER 1 SUODIN 1 25 __ 25 __ 25 __ FILTRE 1 SUODIN 1 FILTER 1 Сохранение параметров При наличии накладки фильтров, на экране отображается фильтр с которым есть конфликт, при этом устройство не позволяет записывать данные. После выбора желаемого значения в любом из...

  • Página 42: Exemples D'aPplication

    Aplicaciones típicas/ Typical applications/ Exemples d’application Типовое применение UHF1 UHF2 PROGRAMMABLE AMPLIFIER EUROPEAN TECHNOLOGY MADE IN EUROPE UHF1 UHF2 UHF1 PROGRAMMABLE AMPLIFIER PROGRAMMABLE AMPLIFIER EUROPEAN TECHNOLOGY MADE IN EUROPE EUROPEAN TECHNOLOGY MADE IN EUROPE Combinando dos centrales Combining two units Combinant deux centrale IN Mix Соединение...
  • Página 43 Televes, S.A., CIF: A15010176, Rua/Benefica de Conxo, 17, 15706 Santiago de Compostela, SPAIN, tel.: +34 981 522200, televes@televes.com. Произведено в Испании. Дата изготовления указана на упаковочной этикетке: D. мм/гг (мм = месяц / гг = год). DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY DECLARAÇÃO DE CONFORMIDADE...
